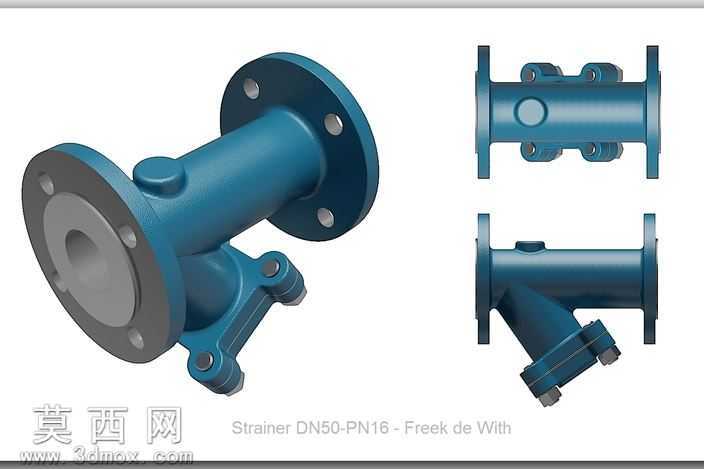

DN50PN16法兰连接Y型工业过滤器三维设计

本作品为DN50公称通径、PN16公称压力的法兰式Y型工业过滤器三维建模成果，建模过程严格遵循工业管道元件的通用设计规范，完整还原了该类过滤器的全部结构特征。建模阶段首先以管路通径、法兰连接尺寸、压力等级参数为基准，搭建主体流道的基础轮廓：主体采用直通式管路结构搭配斜向设置的过滤腔，形成Y型的经典布局，既保证管路介质的顺畅通行，又为滤篮预留充足的安装与容污空间。两端连接法兰严格匹配PN16压力等级的法兰尺寸标准，精准绘制法兰盘的密封面、螺栓孔分布、法兰厚度等细节，确保模型可直接对接同规格的工业管路。过滤腔部分采用快开式压盖结构，配套设置对称分布的紧固螺栓与铰接支座，还原实际产品中无需拆卸管路即可快速打开清理滤渣的结构设计，压盖与腔体的密封接触面做了精准的贴合处理，还原密封结构的装配逻辑。材质渲染阶段针对不同部件做了区分处理：主体壳体采用工业铸件常用的蓝灰色涂装材质，还原铸钢件经防锈喷涂后的表面质感，法兰密封面呈现金属加工后的哑光银灰色质感，紧固螺栓、铰接部件做了镀锌金属的材质表现，清晰区分不同零部件的材质属性，整体渲染效果贴近工业现场的实际产品外观。结构设计上充分考虑了该类过滤器的实际使用场景，斜向过滤腔的角度设置兼顾了流体阻力与滤渣收集效率，腔体底部的排污结构预留了对应接口，整体模型的各部件装配关系清晰，可直观展示过滤器的内部流道走向、滤篮安装位置、密封结构原理，既可以作为工业管路设计的配套元件模型使用，也可用于过滤设备的结构教学、产品展示场景，完整呈现了法兰式Y型过滤器从外部连接结构到内部功能布局的全部设计细节，模型结构严谨，尺寸参数符合对应压力通径的工业标准，无结构错漏与比例失调问题。
