三脚架支撑式专业摄像设备结构设计

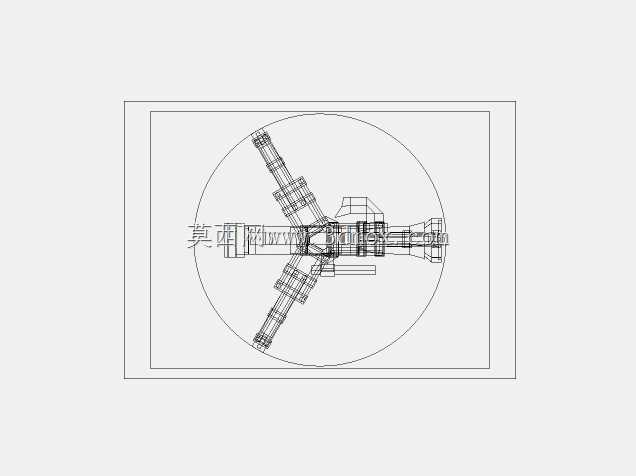

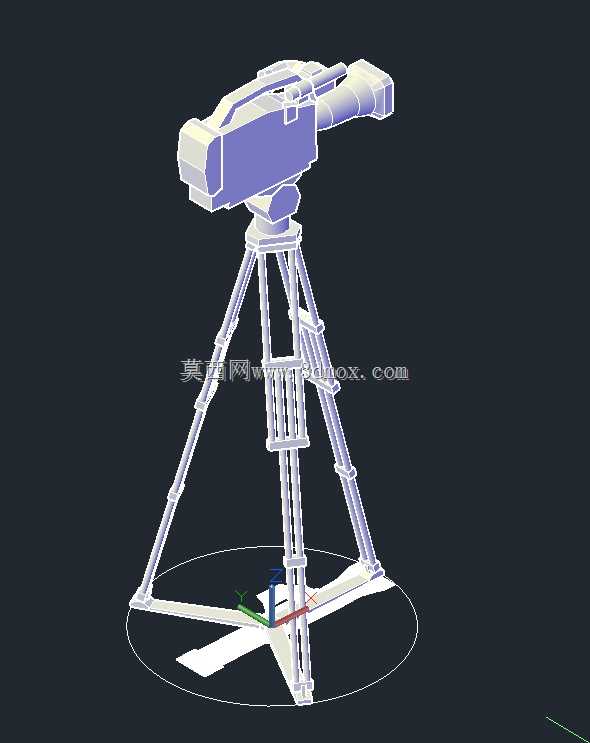

　　在影视拍摄、活动记录、外景采风、演播室录制等诸多场景中，带三脚架支撑的摄像设备始终是获取稳定画面的核心硬件，区别于手持拍摄的抖动局限，这类支撑式摄像结构能够在长时间录制、固定机位取景、长焦镜头拍摄等工况下提供足够的结构稳定性，避免画面出现偏移、晃动感，满足专业摄制的画面精度要求。从结构设计逻辑来看，这套支撑摄像结构采用了经典的三腿撑开式支撑布局，三条支腿以云台连接座为中心呈120度圆周均匀分布，这种布局的核心优势在于对不平整地面的适配性极强，单条支腿可独立调整伸缩长度，在台阶、坡地、松软泥地等复杂架设场景下，都能通过调整单腿长度将上部摄像设备调整至水平状态，保证设备光轴处于水平取景位置。支腿部分采用多段套接的伸缩结构，

　　每段支腿之间设置有锁紧定位结构，松开锁紧件时可自由调整支腿总长度，适配站立操作、坐姿操作、低角度仰拍等不同拍摄高度需求，锁紧后支腿段之间无相对窜动，能够承受上部摄像设备的全部重量，不会出现缓慢下滑的问题。支腿底部设置有支撑脚垫，脚垫采用大接触面积的平底设计，在硬质光滑地面上架设时可增大摩擦力防止支腿滑移，在松软地面上架设时可通过增大接触面积降低支腿对地面的压强，避免支腿下陷导致设备倾斜。三条支腿之间设置有横向连接的中置支撑结构，该结构一方面可限制支腿的最大撑开角度，避免支腿撑开过度导致整体结构失稳翻倒，另一方面可作为中部承载结构，可临时挂载配重块、电池模块、图传设备等外接配件，拓展设备的现场使用能力。

　　上部的云台连接结构是支撑系统与摄像主机的连接核心，该结构设置有水平回转与俯仰转动两个维度的转动自由度，水平回转可实现360度圆周方向的取景调整，俯仰转动可实现大角度的上下取景角度调整，转动副处设置有阻尼调节结构，可根据摄像设备的重量调整转动阻尼大小，保证转动取景时动作平顺无卡顿，调整到目标角度后可通过锁紧结构固定云台位置，避免拍摄过程中设备出现角度偏移。摄像主机部分采用一体化的机身结构设计，机身内部预留有成像模块、存储模块、供电模块、控制电路的安装空间，机身外侧设置有提手结构，方便单人搬运转移整套设备，镜头端与机身采用刚性连接结构，保证镜头光轴与机身基准面的位置精度，避免连接松动导致的画面成像偏差。从安装边界尺寸来看，

　　整套设备在支腿完全收拢状态下整体尺寸紧凑，可装入常规的设备防护箱中，方便外出拍摄时的转运携带，支腿完全撑开至最大工作角度时，底部支撑圆直径可覆盖1.2米左右的范围，足够支撑上部10公斤以内的专业摄像主机，工作高度调整范围覆盖0.6米至1.8米区间，可适配绝大多数常规拍摄场景的高度需求。在结构强度设计上，支腿主体采用轻质高强度的金属材质制作，在保证整体结构刚度的前提下尽可能降低设备自重，降低户外携带时的负重压力，所有转动连接部位都设置有耐磨衬套，长期反复调整角度、伸缩支腿也不会出现过大的配合间隙，保证结构的长期使用精度。实际使用过程中，这套结构可快速完成架设与收拢操作，单人即可在1分钟内完成从收纳状态到工作状态的转换，无需额外的辅助安装工具，非常适合新闻采访、赛事记录、外景拍摄等需要快速转场的作业场景，在固定演播室场景下长期架设时，稳定的支撑结构也可满足长时间固定机位录制的需求，不会因为结构蠕变出现画面偏移。
