1.5英寸摩托车冰赛专用后轮螺柱设计

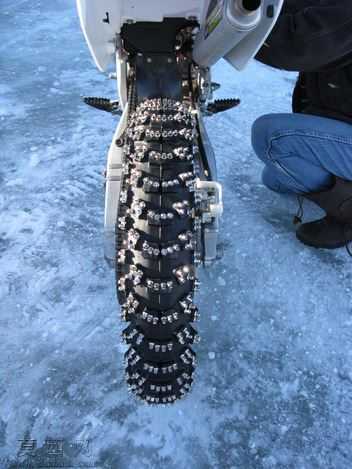

本模型针对冰面摩托车赛事的特殊使用场景，围绕后轮防滑螺柱组件开展全参数化三维建模，全程遵循加拿大冰上赛车后轮紧固件的制式标准，适配1.5英寸规格的摩托车后轮冰胎安装需求。建模初期首先梳理冰面骑行的受力特性：冰面附着系数极低，车辆加速、制动、转向时的载荷会集中作用于胎面嵌入的螺柱结构，因此建模时优先保证螺柱与轮胎基体、轮毂安装位的配合精度，避免高速行驶中螺柱脱落、偏位引发的安全隐患。建模过程中采用SolidWorks完成零件级到装配级的全流程搭建，首先绘制螺柱的基础回转体轮廓，针对冰面抓附需求优化钉头的锥角角度与刃口结构，既保证螺柱可以刺入冰面形成有效抓附力，又避免钉头过于尖锐导致冰面碎裂降低附着效果；螺柱的柱身部分设计有防脱滚花结构，建模时通过螺旋扫描特征还原滚花的齿形参数，保证螺柱压入轮胎橡胶基体后可以形成足够的抱紧力，抵消冰面行驶时的交变载荷冲击。装配建模阶段严格匹配轮胎胎面的螺柱排布间距，按照交错阵列规则完成整胎螺柱的装配，还原真实冰赛轮胎的螺柱布局逻辑，同时预留螺柱与轮毂固定位的安装间隙，保证模型可直接用于后续的装配干涉检查、受力仿真分析。材质渲染阶段针对不同部件匹配对应材质属性：螺柱部分赋予高碳钢金属材质，添加淬火处理后的表面磨砂质感，还原金属紧固件的哑光金属光泽；轮胎部分赋予耐低温橡胶材质，调整表面粗糙度参数还原冬季专用轮胎的橡胶纹理效果，冰面场景添加细微的冰碴反光与冷色调环境光，让渲染效果贴近真实冰面骑行的视觉感受。结构设计上额外优化了螺柱的受力过渡结构，在钉头与柱身的衔接位置添加圆角过渡，避免应力集中导致螺柱在剧烈冲击下发生断裂，同时针对非碳化冰面的使用场景调整螺柱的伸出长度，既保证足够的冰面刺入深度，又不会因为伸出过长导致螺柱弯折、轮胎受损。整个模型的参数完全关联可编辑，可根据不同排量摩托车的后轮载荷、不同冰面的硬度条件快速调整螺柱的尺寸、排布密度，适配不同级别的冰上摩托车赛事改装需求，也可作为冬季特种轮胎紧固件设计的参考模型使用。
