九十年代初本田雅阁迷你赛车防滚架结构设计

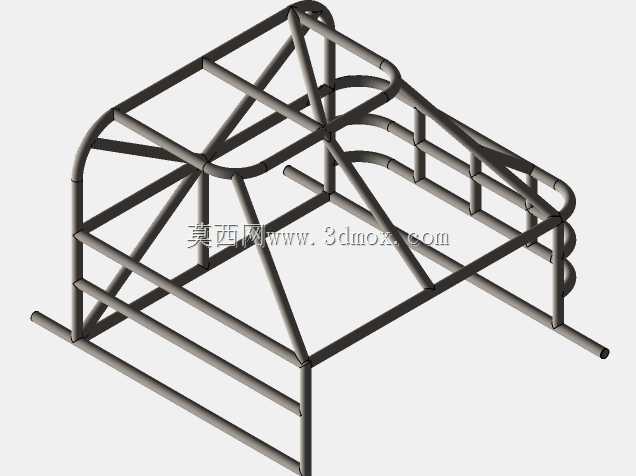

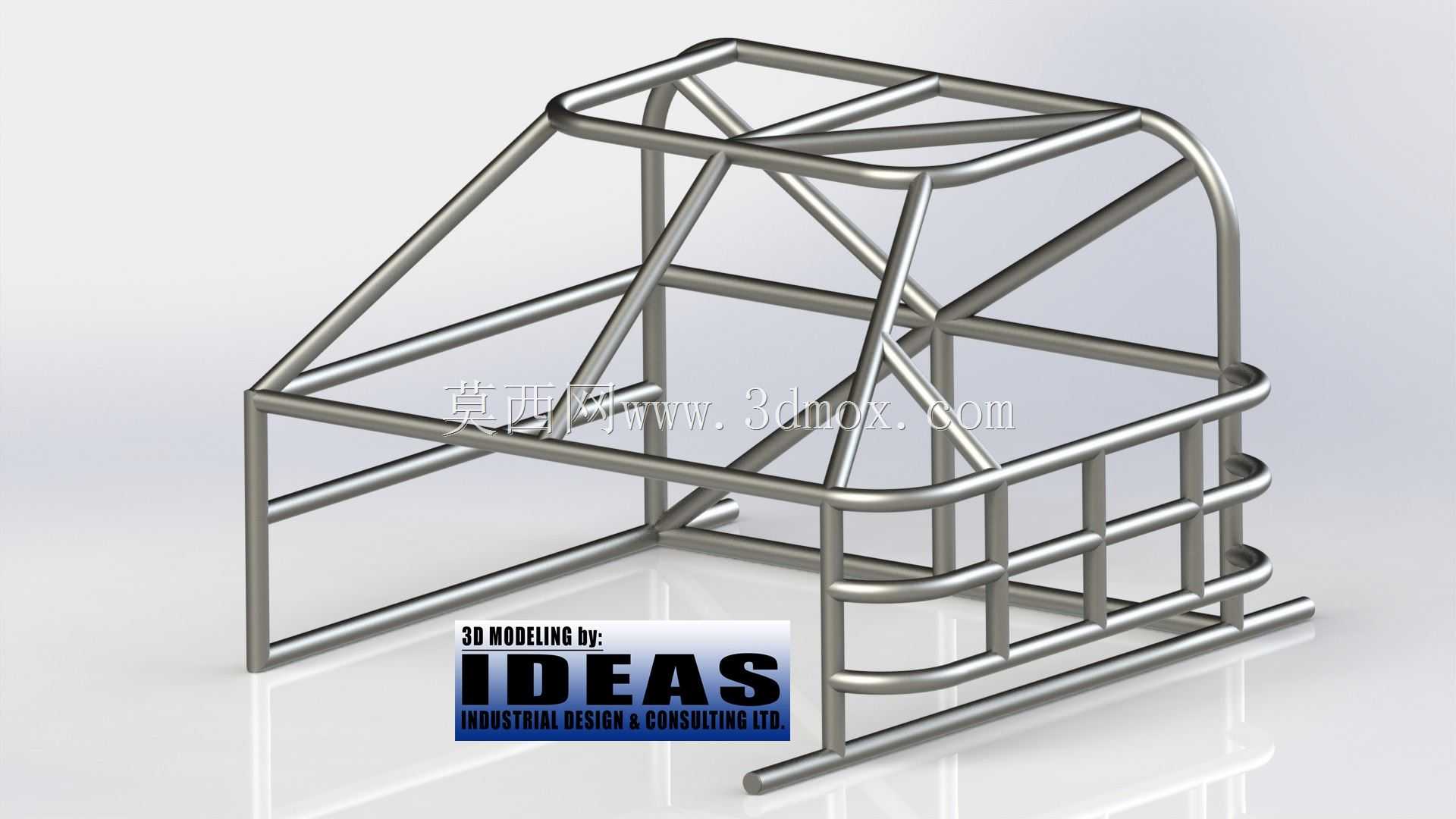

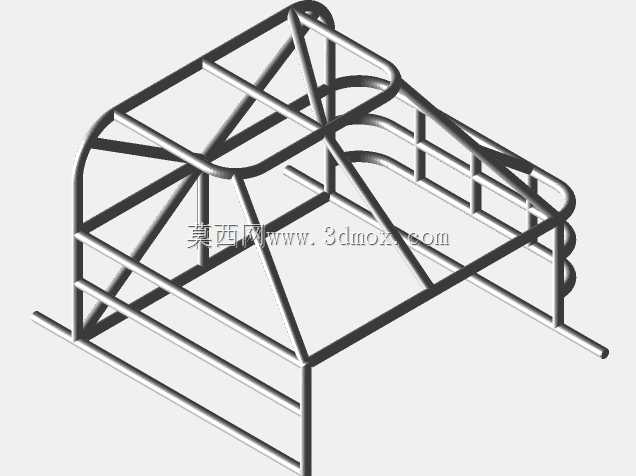

　　这套防滚保护架结构，是针对第四代本田雅阁底盘开发的迷你赛事专用防护构件，主要适配场地拉力类迷你库存赛车的改装场景，在小型赛道日活动、民间拉力体验赛、入门级场地竞速赛事中都能发挥核心防护作用。不同于量产乘用车的被动安全结构，这套防滚架完全围绕赛车座舱的生存空间冗余设计，所有管材的排布都优先规避碰撞后结构入侵乘员舱的风险，同时兼顾了改装施工时的安装便利性，不需要对原车底盘的核心承载梁做破坏性切割，所有连接点位都匹配原车底盘的预留安装位，也可根据实际改装需求通过焊接补强板的方式强化连接强度。

　　从实际使用场景来看，这类迷你赛车的使用场景多为封闭场地内的低门槛竞速活动，车辆的碰撞风险多来自低速侧翻、赛道护栏刮擦、同组别车辆的低速侧向碰撞，因此这套防滚架没有采用顶级赛事那种全笼式的冗余结构，而是在满足防护需求的前提下尽可能控制构件重量，避免过多额外重量影响车辆的前后轴配重平衡。管材选型采用行业通用的1-3/4英寸外径、0.095英寸壁厚的无缝钢管，这个规格的管材在同壁厚下的抗弯折、抗扭性能刚好匹配这类1吨级左右迷你赛车的防护需求，既不会因为管材规格过大导致整车重量超标，也不会因为管材强度不足在侧翻时出现结构弯折。

　　设计过程中首先对原车座舱的内部边界做了全尺寸测绘，确认了防滚架主环的安装位置刚好位于B柱内侧的底盘加强梁上，主环的顶部高度距离车顶内饰板保留了30mm的安装间隙，避免车辆行驶过程中结构共振产生异响，同时主环的横向宽度刚好贴合两侧车门内饰板的内侧轮廓，不会占用过多的座舱横向空间，保证驾驶员佩戴头盔后肩部有足够的活动余量。前支撑腿从主环顶部向前延伸，连接到A柱下方的底盘前纵梁加强位置，侧向支撑则从主环中部向两侧门槛梁位置延伸，形成三角形稳定结构，在车辆发生侧向碰撞时能快速将冲击力传递到底盘整体承载结构上，避免局部应力集中导致结构失效。

　　需要注意的是，这套结构的设计定位是基础防护型防滚架，并不适用于需要结构裂缝加固的高强度专业赛事场景，在专业级别的高规格赛事中，还需要额外增加车门防撞斜撑、顶部交叉支撑、仪表盘位置的横向加强杆等结构，但对于入门级迷你赛车的改装需求来说，这套结构的强度已经完全覆盖使用场景的风险阈值。所有管材的连接节点都采用相贯线切割处理，保证管材之间的贴合缝隙控制在1mm以内，焊接时可以实现全周满焊，避免出现虚焊、未焊透的缺陷，安装时所有与车身底盘连接的点位都需要加装厚度不小于3mm的补强钢板，钢板与底盘梁之间采用塞焊加周边满焊的方式连接，保证连接强度足够传递碰撞冲击力。

　　从安装边界来看，这套防滚架的所有构件都不会干涉原车的转向系统、换挡机构、踏板组的正常操作，主环下方的横向支撑梁刚好位于座椅靠背的后方位置，适配通用型赛车座椅的安装点位，可以直接在横梁上焊接座椅安装支架，不需要额外制作座椅固定结构。防滚架的顶部位置也预留了安全带安装的固定点位，四点式或五点式安全带的肩带固定点刚好符合赛事要求的安装角度，不需要额外改制安全带固定结构。侧向的支撑构件位置刚好避开了车门玻璃的升降行程，即使保留原车的车门玻璃升降功能，也不会出现玻璃与防滚架干涉的问题，对于需要兼顾日常道路行驶和场地赛事的改装车辆来说，这种设计可以大幅降低改装后的日常使用不便。
