油井作业用5/8英寸钢丝打捞颈结构

在常规油气井的钢丝作业工况里，这类打捞颈是管串作业环节里不可缺少的对接部件，日常通井、投捞堵塞器、井下工具串投放与回收的作业场景中，它作为钢丝工具串最上端的标准对接结构，承担着作业过程中工具遇卡、落井后的打捞对接功能。很多现场作业的新手容易把它和普通的提升短节混淆，实际上二者的受力逻辑和对接匹配度完全不同，普通提升短节只需要满足轴向提拉的强度要求，而打捞颈的上部锥面和切边结构，是专门匹配打捞筒、打捞钩这类专用打捞工具的咬合特征设计的。

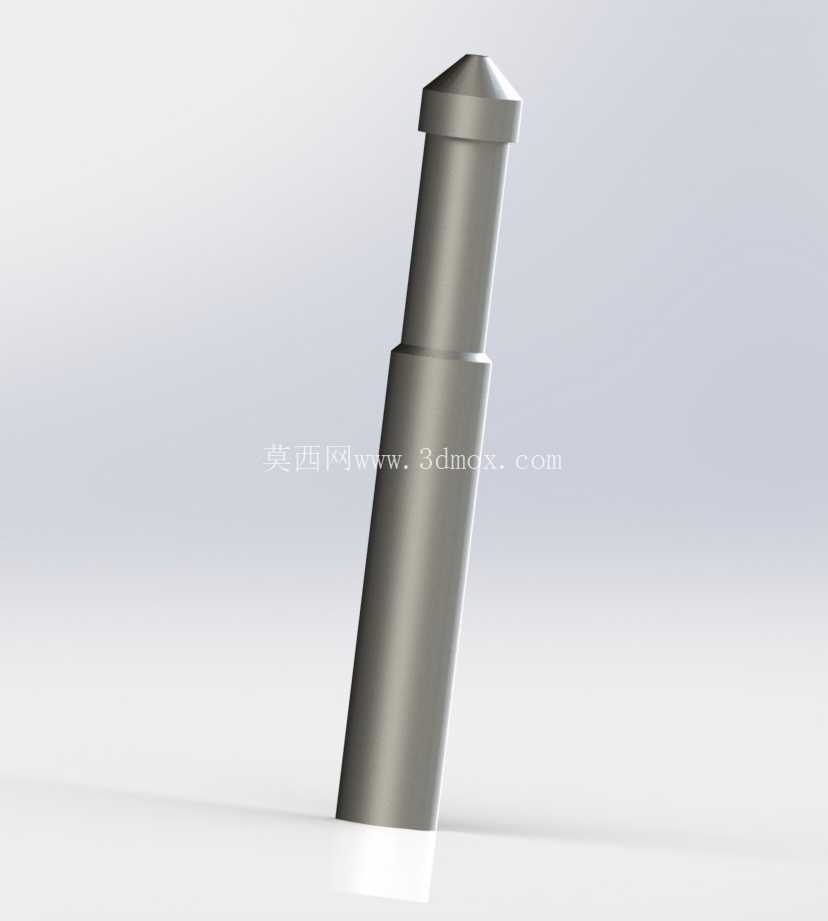

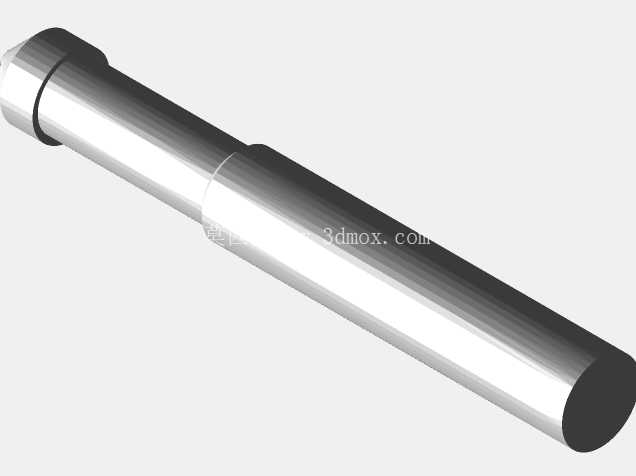

从结构设计逻辑来看，整体采用阶梯轴式的变径结构，最顶端的锥头做了45度左右的倒角导向，不管是下放过程中通过油管接箍的台阶位置，还是落井后打捞工具下入套入，都能依靠这个锥面实现自动导正，不会出现硬卡台阶顶弯工具的情况。锥头下方的环形凸台是核心的受力承载位，所有打捞作业的上提拉力都作用在这个凸台的下端面上，设计时这个位置的圆角过渡做了严格的应力校核，按照常规5/8英寸规格对应的作业载荷，这个凸台的承载安全系数要达到3倍以上的破断拉力要求，避免提拉过程中出现凸台断裂造成工具二次落井。凸台往下的轴身做了两级变径，靠近下端的大直径段是和下方工具串的连接定位段，这个直径尺寸严格匹配对应规格的油管通径，作业过程中轴身和油管内壁之间留有均匀的环空间隙，既不会因为间隙过大造成工具在管内摆动弯折钢丝，也不会因为间隙过小在结蜡、有少量砂粒的井段出现遇阻卡滞的问题。

很多现场反馈的打捞失效问题，往往出在上部的切边结构设计上，这个模型里上部底切边缘的对称切槽，是专门为外捞式打捞钩设计的咬合位，当打捞工具下落到打捞颈位置后，稍微上提加小幅度旋转，打捞钩的卡爪就会卡入这个切边位置，此时不管是上提还是震击，卡爪都不会从工具顶端滑脱。如果这个切边的深度设计过浅，震击过程中卡爪容易脱出导致打捞失败；如果切边深度过大，又会削弱凸台位置的结构强度，大吨位提拉时容易出现断脱，所以这个切槽的深度一般控制在凸台径向厚度的三分之一左右，同时槽底做圆弧过渡避免应力集中。

从安装边界来看，5/8英寸标称的打捞颈，整体最大外径严格控制在对应油管内径的85%以内，适配2-7/8英寸规格的常规油管作业，下端的连接螺纹采用行业通用的抽油杆螺纹或者专用钢丝作业工具螺纹，不需要额外加工转换接头就能和绝大多数常规井下工具串直接对接。作业前检查时，要重点确认顶端锥面有没有磕碰变形、凸台下端面有没有明显的冲击凹痕、切边位置有没有磨损出圆角，如果出现这些损伤，下井后很可能出现打捞无法对接或者卡爪滑脱的问题。不同于普通的机加工轴类零件，这类井下工具的表面粗糙度也有明确要求，轴身外圆要做到光滑无毛刺，避免下井过程中刮碰油管内壁的防腐层，同时也能减少上提下放过程中的摩阻，在大斜度井段作业时，更小的摩阻能让地面操作人员更准确地判断工具的实际位置，避免因为摩阻过大误判工具遇卡进行无效震击。

在实际的修井作业场景里，这类标准化的打捞颈不需要针对单井做特殊定制，只要规格匹配就能直接接入工具串，不管是常规的自喷井采气树作业，还是注水井的调配作业，工具串最上端接这个打捞颈已经是行业默认的标准配置，哪怕工具串正常起下过程中没有出现落井情况，这个结构也不会影响正常的工具过井操作，相当于给整个钢丝作业加了一道可靠的打捞保险。设计建模的时候，要特别注意各个变径位置的过渡圆角，不能出现直角台阶，否则不仅容易在热处理环节出现应力裂纹，下井过程中直角边也容易刮蹭油管内壁的杂质，造成堆积卡钻。
