带托辊结构的定比斜齿齿轮箱三维设计

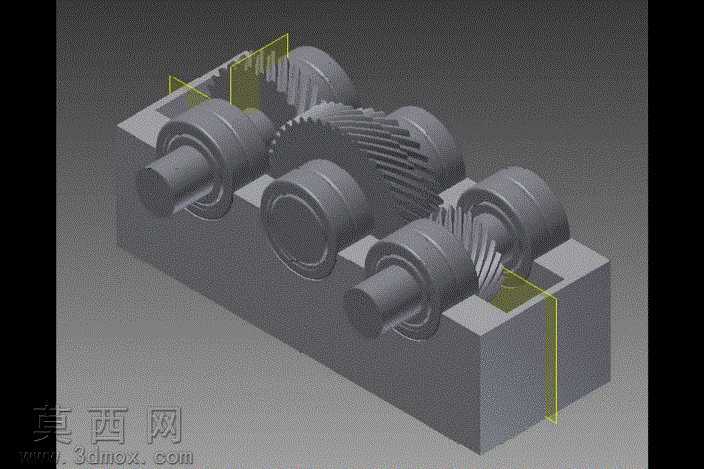

本作品为齿轮箱与配套托辊的三维建模设计，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械传动设计规范，从齿轮参数计算、轴系结构布局到箱体与托辊的配合公差预留，均经过严谨的干涉检查与运动仿真验证。模型渲染阶段采用哑光金属材质模拟铸铁箱体的厚重质感，齿轮啮合面、轴颈配合面赋予精加工金属材质，通过半透明剖切平面的展示方式，清晰呈现内部多级斜齿轮的啮合排布状态，托辊与齿轮箱输出端的装配关系也通过渲染视角完整展现，各零件的倒角、退刀槽、轴肩定位结构等工艺细节均完整还原，未做过度简化处理。设计思路围绕齿轮发电机入门应用场景展开，核心传动参数设定为1:1.2传动比、45度螺旋角，斜齿轮的选用可有效提升传动平稳性、降低啮合噪音，适配低速重载的动力传递需求；箱体采用剖分式结构设计，便于内部齿轮、轴系、轴承的装配与后期维护，托辊结构与齿轮箱输出轴直接联动，可实现动力输出端的物料承托与输送功能。建模过程中对每根传动轴的支撑跨距、齿轮轴向定位方式、轴承安装位尺寸均做了合理规划，确保虚拟装配状态下各运动部件无硬干涉，齿轮啮合侧隙符合设计要求，整体模型结构完整、参数可编辑，可作为齿轮传动结构学习、入门级传动方案验证的参考素材，也可用于相关机械结构的教学演示场景，帮助初学者直观理解斜齿轮传动的布局逻辑、齿轮箱的基本组成结构以及托辊与传动部件的配合方式。
