市政道路用双开式格栅排水篦子结构设计

　　日常做市政配套结构设计时，这类双开式格栅排水构件是路面排水系统里最容易被忽略但直接影响使用体验的部件，很多新手建模时只画个带孔的平板就完事，实际落地后要么过流能力不够雨季积水，要么承重不足被车辆压变形，要么开启维护时卡涩难操作，这些问题在前期结构设计阶段都要提前规避。先从实际应用场景说，这类构件主要用在城市非机动车道、人行道、小区内部道路、广场铺装区域的雨水收集口位置，和常见的一体式圆形井盖不同，它的核心功能第一是快速排走路面积水，第二是阻挡落叶、塑料袋、大块杂物进入地下排水管网造成堵塞，第三是要承受行人、非机动甚至偶尔碾压的小型机动车荷载，同时还要方便运维人员开启清理下方的截留杂物。

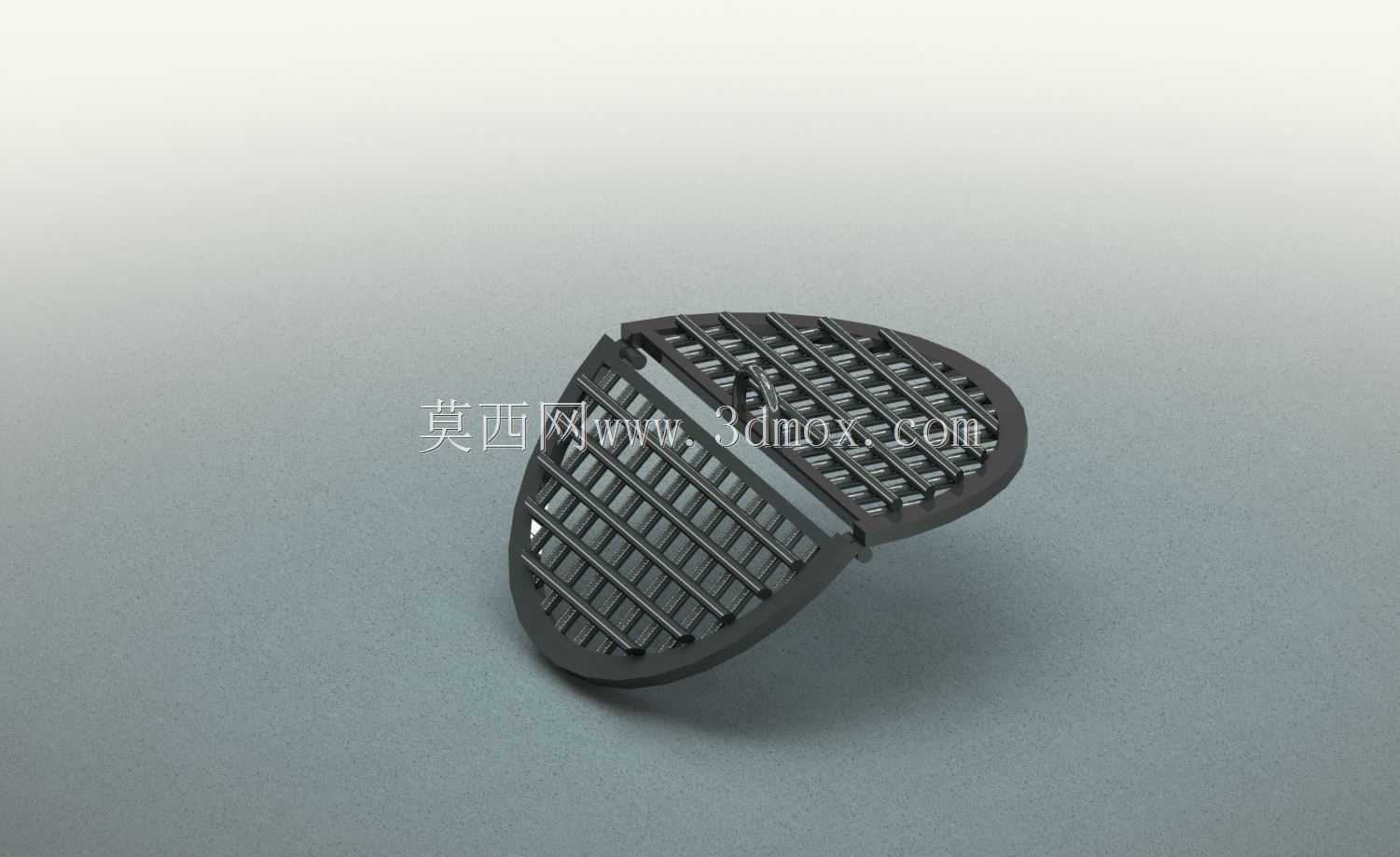

　　设计思路上首先要匹配安装边界，常规这类排水口的井座预留尺寸是适配半圆弧拼接的结构，两个对称的半扇篦子拼合后刚好覆盖圆形井口，相比整板结构，双开设计的优势很明显：单扇构件的重量比整板降低近一半，运维人员不需要借助撬棍等工具就能徒手掀开，清理杂物的时候不需要把整个篦子完全移开，掀开任意一扇就能操作，也避免了整板掀开后井口完全裸露带来的坠落安全隐患。格栅部分的筋条布局不是随便画的等距网格，纵向主受力筋要顺着车辆碾压的行驶方向布置，筋条的厚度要根据荷载等级匹配，人行道场景的主筋厚度不低于6mm，非机动车道场景要加到8mm以上，筋条之间的过水缝隙宽度控制在18-22mm之间，这个尺寸既能保证过水效率，又能卡住常见的烟头、落叶、小石块，不会让这些杂物直接冲进管网，同时缝隙的倒角要做R1的圆角处理，避免尖锐棱边卡绊行人鞋跟或者自行车轮胎。

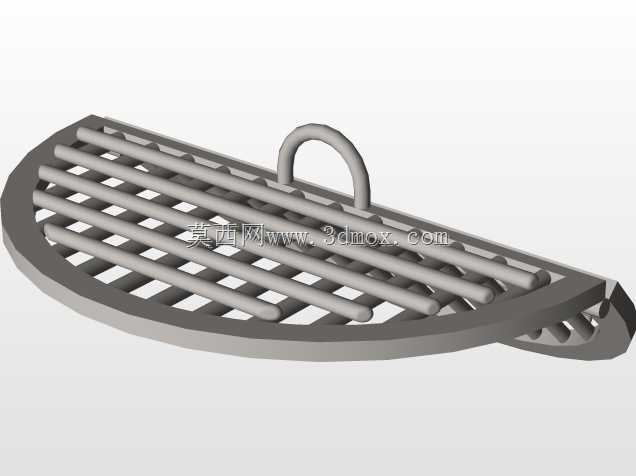

　　结构细节上，两个半扇篦子的拼接位置要做错位搭接止口，不能留直通的缝隙，不然下雨时泥沙会顺着拼接缝直接漏下去，也避免小物件从缝隙掉落。每扇篦子的铰接位置要做嵌入式的转轴结构，转轴和安装座的配合间隙控制在0.5-1mm，间隙太小容易积灰锈死导致无法开启，间隙太大篦子被碾压时会晃动产生异响。篦子的边缘要做一圈加厚的承托边，搭在井座上的搭接宽度不小于30mm，保证受压时受力均匀，不会出现局部应力集中导致边缘崩裂。背面要加设横向加强筋，加强筋的高度不低于主格栅筋的1.2倍，间距控制在100mm左右，在不明显增加整体重量的前提下把整体抗弯强度提升40%以上，避免重型车辆碾压时出现中部凹陷变形。

　　建模过程中要重点校核几个安装边界尺寸：首先是整体拼合后的外轮廓直径要和井座的内径匹配，单边配合间隙留3-5mm，适配安装时的土建施工误差；其次是篦子的整体厚度，常规路面铺装的面层厚度是50mm，篦子顶面要和铺装完成面齐平，所以篦子的总厚度不能超过45mm，不然安装后会突出路面绊脚，或者低于路面形成积水坑；还有铰接点的位置要距离篦子边缘15mm以上，保证安装后转轴不会突出到井座外侧，同时开启角度能达到120度以上，掀开后能靠自身重心靠在井边不会自动回落砸伤运维人员。另外格栅的过水净面积要计算准确，过流面积不能低于整体覆盖面积的40%，不然遇到短时强降雨时，排水速度跟不上降雨量就会造成路面积水，很多早期的排水篦子就是因为筋条做的太密，过水面积不足，雨季稍微大点的雨就会在井口位置形成水洼。还要考虑长期使用的磨损问题，转轴位置的配合面要做加厚处理，避免反复开启磨损后出现篦子松动晃动，承托边的接触面要做平整处理，保证受压时整个边均匀受力，不会出现局部点接触导致的应力集中断裂。
