带安装支座的万向节传动换向模块

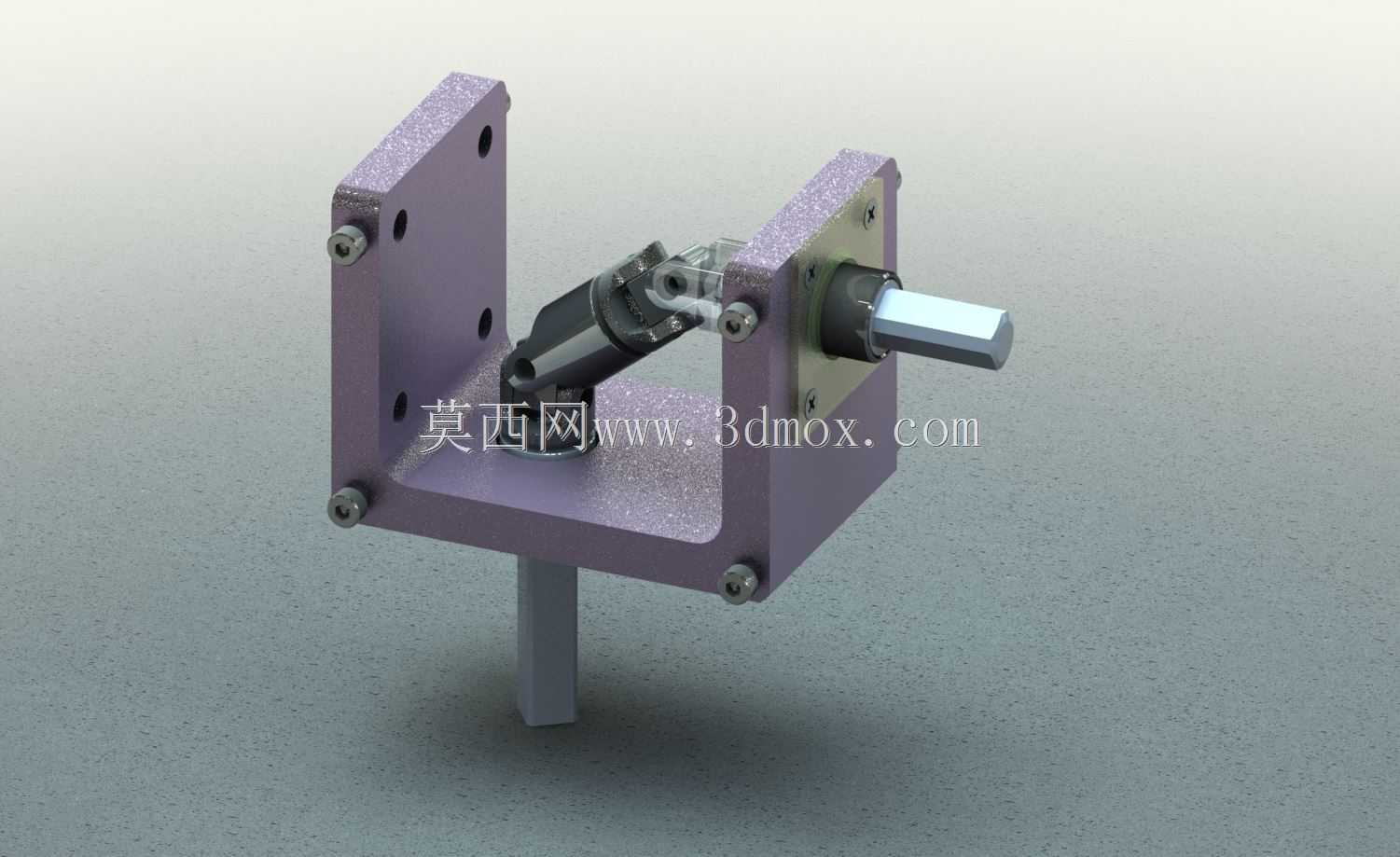

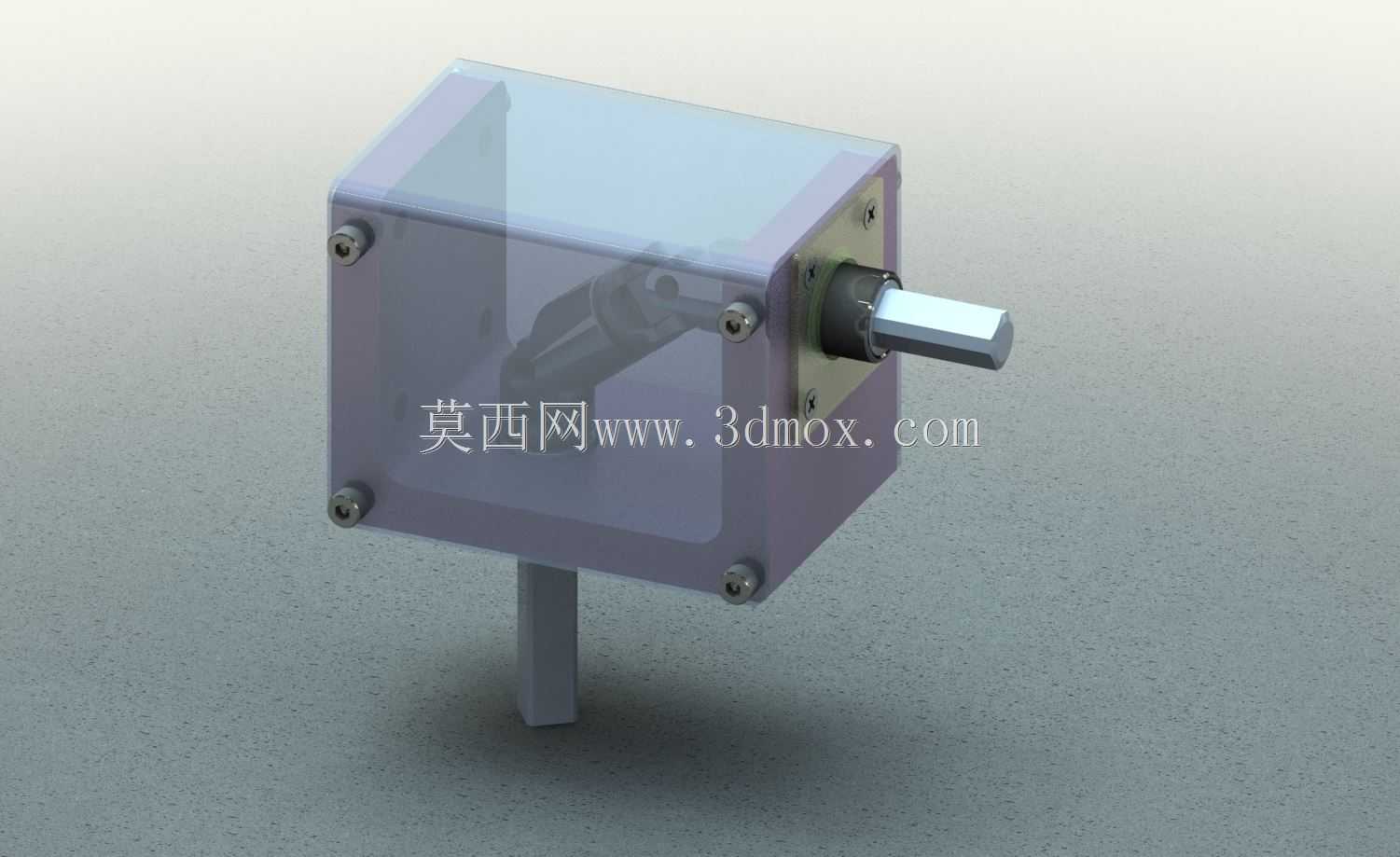

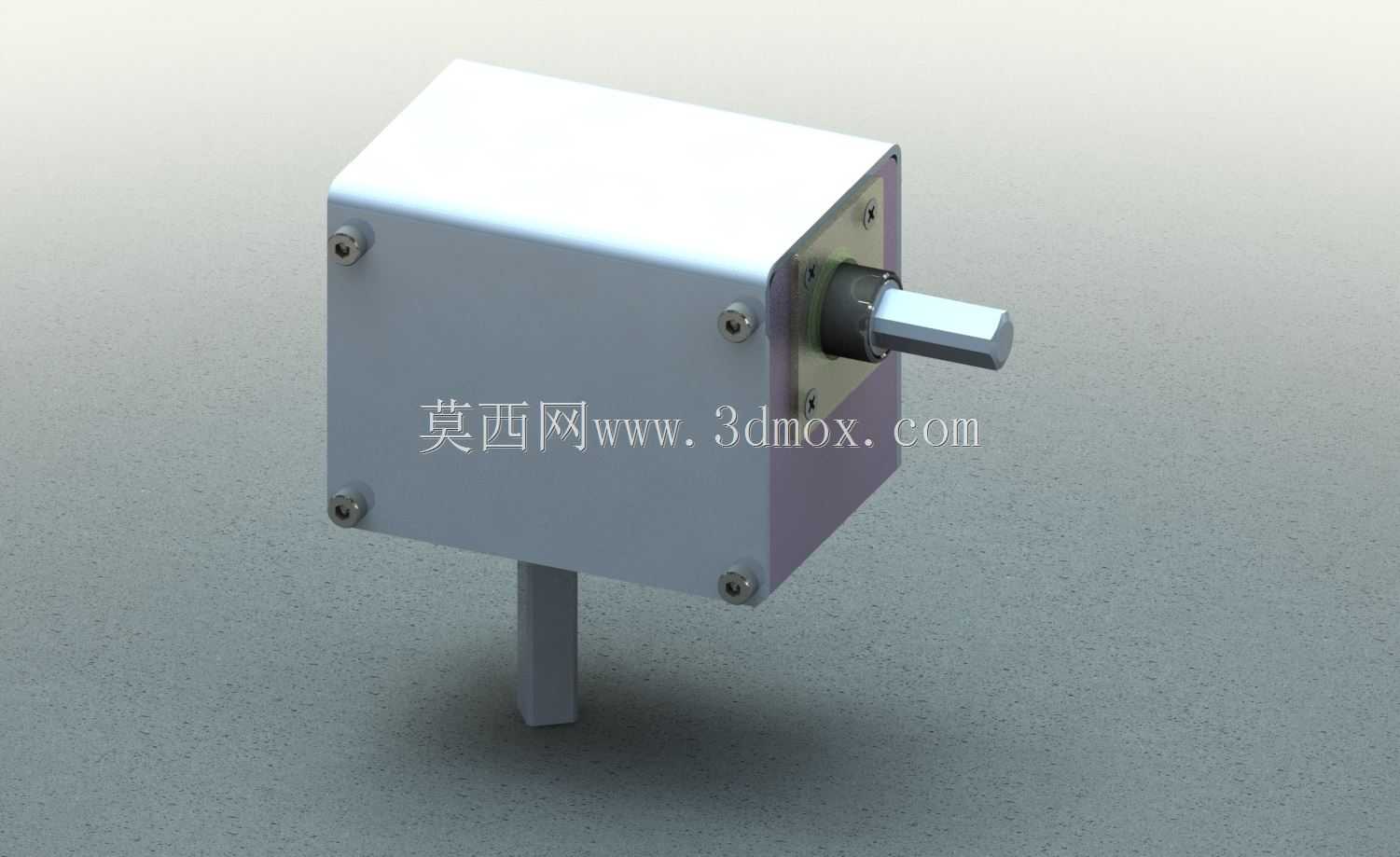

　　该万向节传动换向模块主要面向小功率传动系统的非同轴动力传递场景，常见于小型非标自动化设备、改装传动装置、实验台架搭建等需要调整动力输入输出轴夹角的工况，能够在两轴存在空间角度偏差的情况下稳定传递旋转扭矩，补偿安装过程中产生的轴系不对中量，避免刚性连接带来的轴系憋劲、轴承额外负载、传动卡滞等问题。模块整体采用U型安装支座作为承载基体，支座的两个垂直立面与底面均加工有螺栓安装孔，可直接通过螺栓固定在设备机架或安装平台上，安装时需保证支座的定位基准面与安装面完全贴合，螺栓按照对角顺序逐步拧紧，避免支座产生安装变形影响内部传动件的同轴精度。支座内部容纳十字轴式万向节核心传动组件，十字轴的四个轴颈分别与输入、输出端的万向节叉配合，

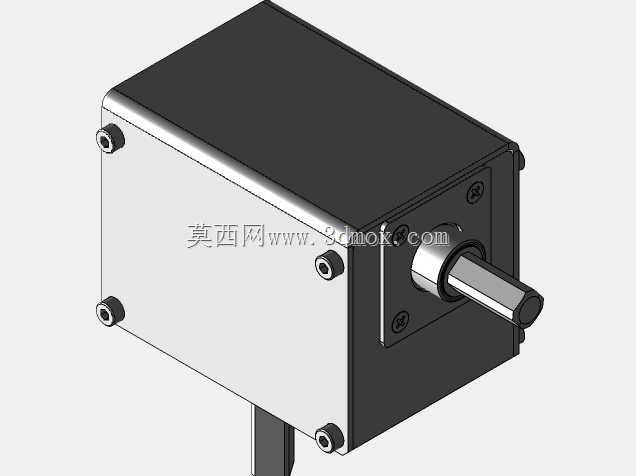

　　轴颈处设置有耐磨衬套，能够降低转动过程中的摩擦损耗，同时预留有润滑脂填充空间，可定期补充润滑介质延长组件使用寿命。输入轴端从支座一侧立面伸出，采用方轴结构设计，能够与带方孔的传动轮、联轴器快速配合，传递扭矩时不会出现周向打滑，适合需要频繁拆装调整传动连接的场景；输出轴端从支座底部垂直伸出，为圆柱轴结构，可通过键连接、紧定螺钉固定等方式与下游负载轴连接，实现动力的90度换向传递。设计过程中优先考虑了安装边界的紧凑性，U型支座的立板厚度经过受力校核，在满足传动扭矩承载要求的前提下尽可能缩小整体外形尺寸，避免在狭小设备舱内出现安装干涉；万向节的摆动角度经过限位设计，可在输入输出轴夹角0到35度的范围内正常工作，

　　超出该角度范围会导致十字轴轴颈受力急剧增大，大幅缩短组件使用寿命，选型使用时需严格控制轴系夹角在允许范围内。实际装配时需注意万向节叉的相位对齐，若采用双万向节结构需保证中间轴两端的万向节叉处于同一平面，才能实现输入输出轴的等速传动，该单万向节模块存在瞬时转速波动，不适合对转速均匀性要求极高的精密传动场景，多用于转速不高、对传动平稳性要求适中的动力传递场合。支座的边角处做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员，所有外露金属表面均做了防锈处理，能够适应常规车间环境下的使用需求，无需额外做表面防护即可长期稳定工作。模块的轴伸长度经过优化，既保证了与外接连接件的配合长度足够，不会出现连接松脱，又不会因为轴伸过长导致轴端挠度增大，影响传动稳定性。在设备改造场景中使用该模块时，可直接根据支座的安装孔位在原有设备机架上加工对应螺纹孔，无需重新设计复杂的传动换向支架，大幅缩短改装周期，降低非标设计的加工成本。
