PVC齿形开口布线电线管道三维结构

　　日常做设备电控布线、厂房配电改造时，这类带齿形开口的PVC电线管道是电控系统布线里最常用的辅件之一，区别于全封闭穿线管，它的核心优势是后期线路检修、增减回路时不用整体拆槽，只要拨开对应位置的齿形压条就能操作，在机床电控柜内部走线、车间明装动力线布设、自动化设备台面信号线整理场景里的使用占比非常高。

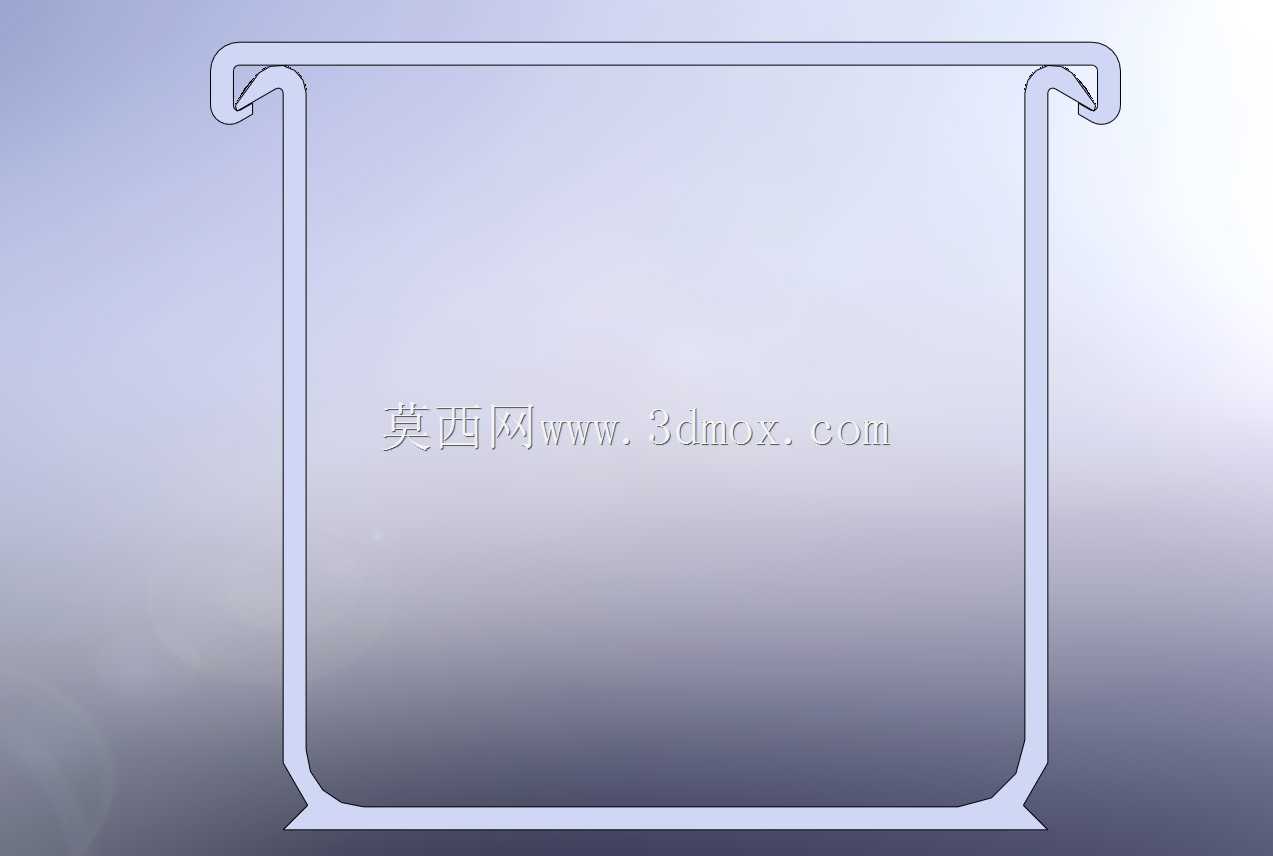

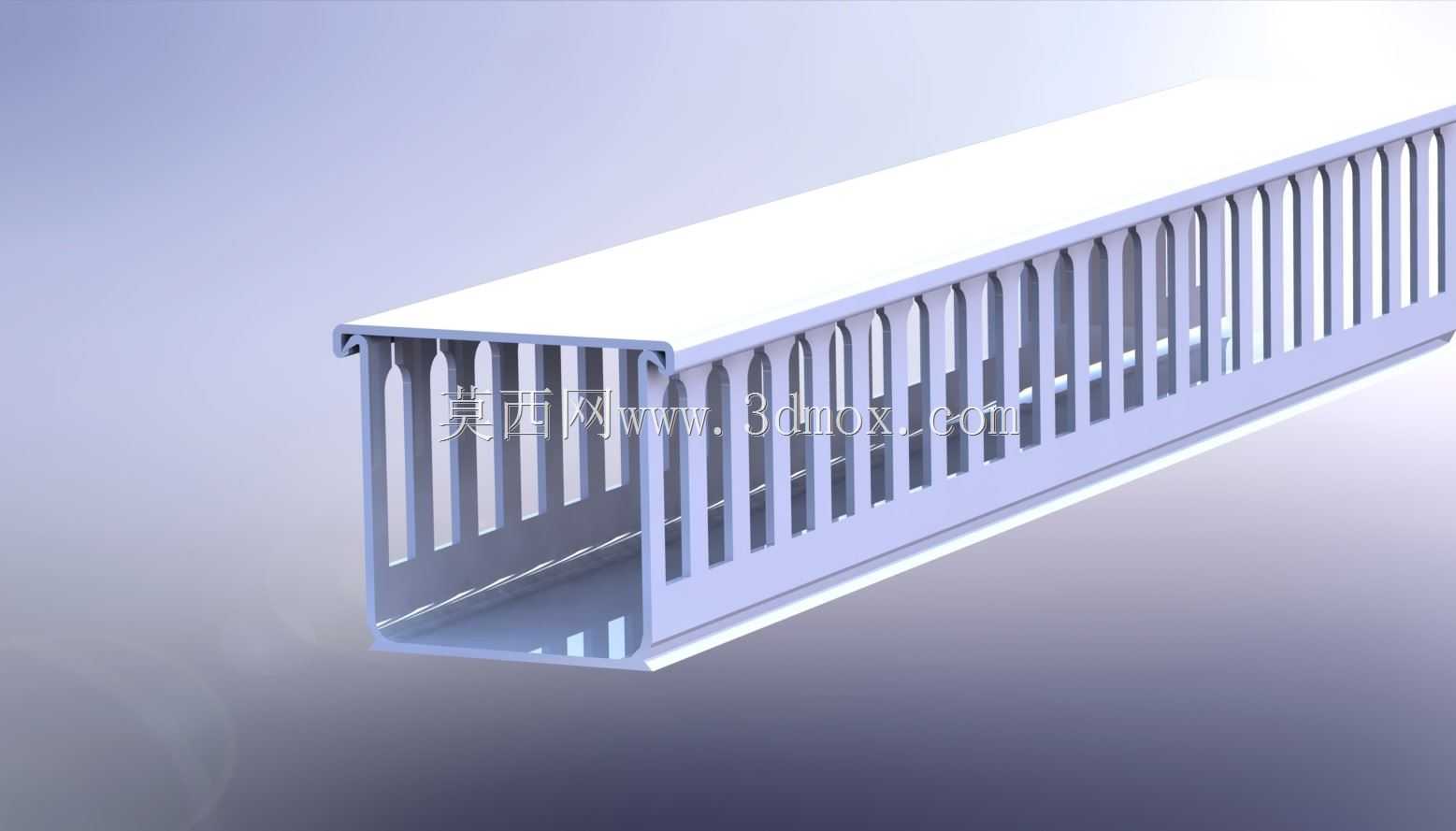

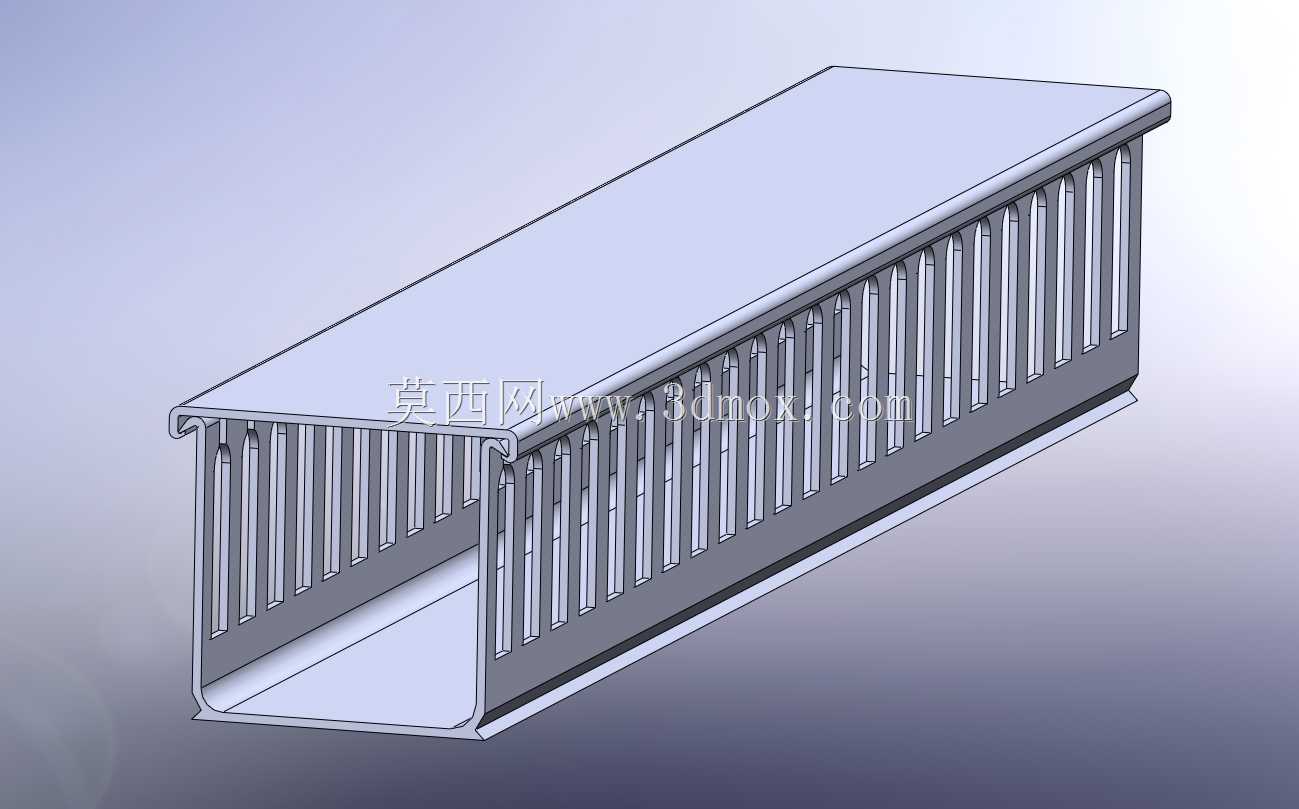

　　从结构设计逻辑来看，这款线槽采用槽体加扣合盖板的分体式结构，槽身两侧均匀排布的纵向栅格齿是核心功能结构，齿与齿之间的预留间隙刚好可以让单根或成束的导线从侧面引出，不用在槽体上额外开孔，适配不同位置的出线需求，栅格齿的顶端做了圆弧过渡处理，避免穿线时割破导线绝缘层，这也是工业布线辅件必须满足的基础安全要求。槽体的两侧上沿做了内凹的扣合边，和盖板两侧的凸筋过盈配合，扣合后不会因为内部线束挤压、日常震动出现盖板松脱的情况，同时拆卸时只要用平口螺丝刀轻撬扣边就能掀开盖板，兼顾固定可靠性和维护便捷性。

　　实际选型使用时，首先要确认槽体的内部净宽和净深尺寸，常规同类型齿形线槽的宽度规格从20mm到100mm不等，高度从15mm到60mm不等，需要根据布设的导线总截面积来选，一般要求线束总截面积不超过槽内净截面积的60%，预留足够的散热空间，避免大电流导线长时间工作时热量积聚加速绝缘老化。安装边界上，这类PVC线槽可以通过槽底预留的安装孔用自攻螺丝固定在电控柜安装板、墙面或者设备型材架上，固定点的间距一般控制在300mm到500mm之间，槽体对接时要使用配套的直接接头，转角位置搭配阳角、阴角配件，出线端可以配套护线齿保护导线，避免直角边缘割伤线皮。

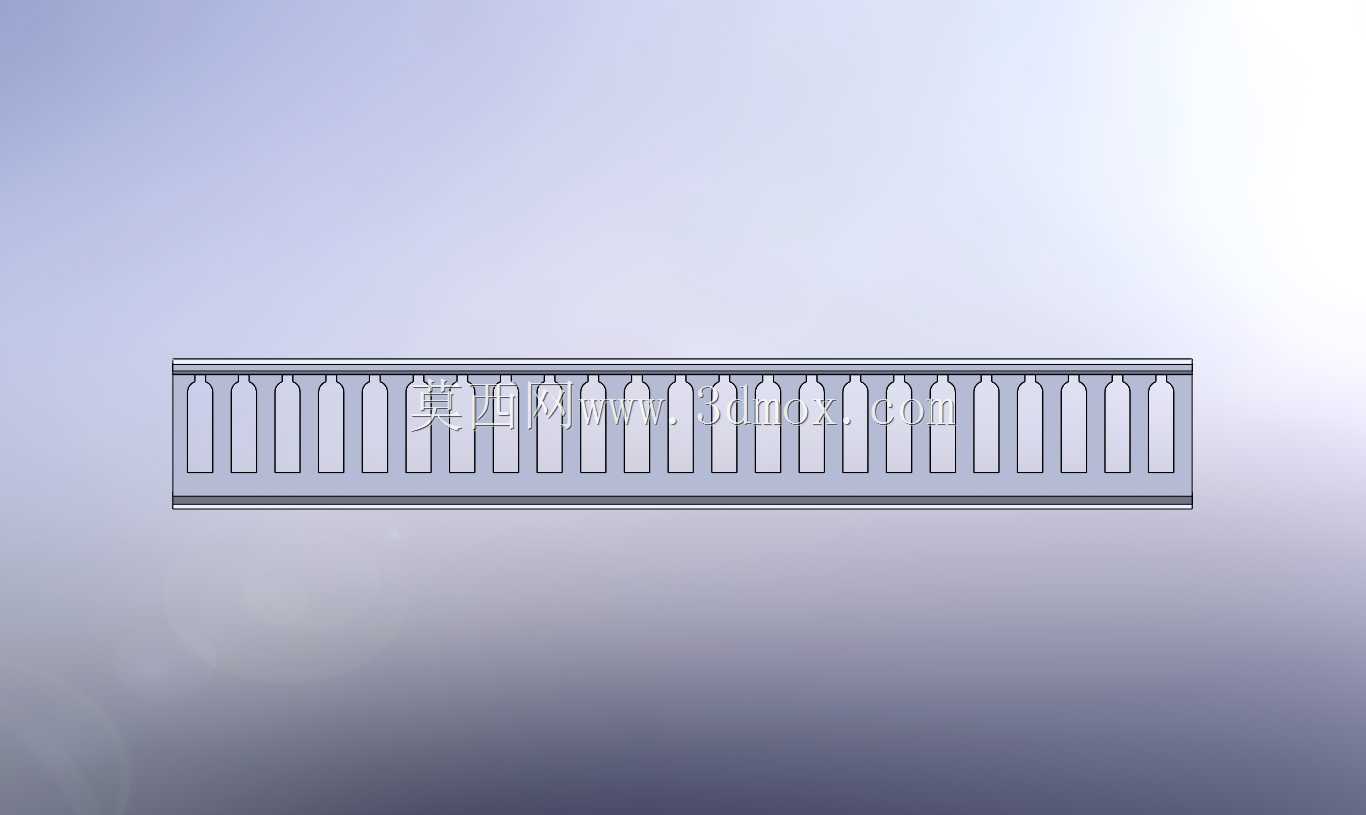

　　建模过程中要重点还原几个关键结构的尺寸公差：首先是槽体和盖板的扣合配合量，过盈量控制在0.2mm到0.3mm之间，既保证扣合后不松动，又不会因为过盈量太大导致装配时盖板变形；其次是侧面栅格齿的间距和齿宽，常规工业用布线槽的齿宽一般在5mm左右，齿间间隙根据线槽宽度不同从3mm到8mm不等，要保证常见的1.5平方、2.5平方、4平方的动力线以及多芯信号线能顺利从间隙穿出；另外槽体的壁厚一般控制在1.2mm到1.8mm之间，这个厚度范围的PVC线槽既有足够的结构强度，不会因为内部线束挤压出现槽体变形，又不会因为壁厚过大增加不必要的材料成本。

　　不同应用场景下对这类线槽的性能要求也有区别，比如机床内部布线用的线槽需要添加阻燃剂，满足UL94-V0级阻燃要求，避免线路短路起火时槽体助燃；户外明装使用的线槽需要添加抗紫外线成分，降低长期日晒导致的材料老化脆化问题；食品加工车间使用的线槽还要满足食品级材质要求，避免积灰滋生细菌。建模时还原的栅格结构、扣合结构、槽体壁厚这些细节，都是实际生产和选型过程中必须关注的核心参数，能直接用于后续的工程出图、装配模拟以及布线干涉检查，提前预判安装过程中可能出现的槽体尺寸和安装空间不匹配、出线位置和设备接线端不对位的问题，减少现场施工的调整工作量。
