电机皮带轮间隙检测手持工装结构

　　在电机装配线终检环节、产线电机日常运维巡检场景中，皮带轮与安装基座、相邻传动部件的同轴间隙、轴向窜动间隙是直接影响传动效率、皮带磨损速率的核心参数，以往人工采用塞尺逐点测量的方式，不仅需要操作人员俯身探入设备安装位，受电机周边管线、护罩遮挡影响，测量点覆盖不全，且不同操作人员的塞尺插入力度差异会带来0.1-0.3mm的读数偏差，难以满足高精度传动系统的装配公差要求。这款手持检测装置的设计初衷，就是解决狭小安装空间内电机皮带轮间隙的快速、一致性检测问题，无需拆解电机周边护罩即可完成多点位数据采集。

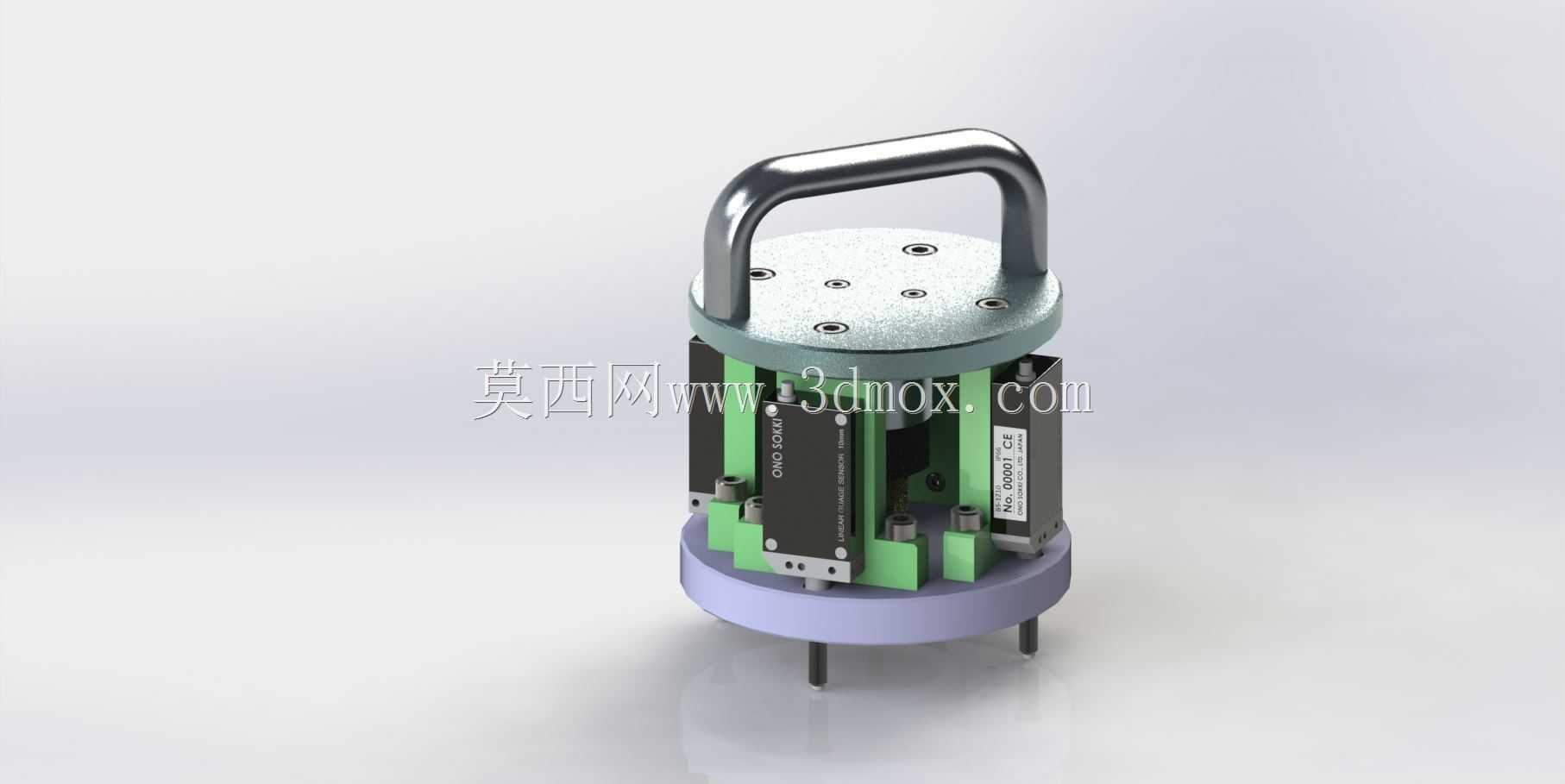

　　从结构设计逻辑来看，装置整体采用圆柱式分层布局，顶部设置一体化U型金属提手，提手与顶部安装法兰采用沉头螺钉锁固，提手表面做圆弧滚花处理，操作人员单手握持时可自然贴合掌心轮廓，长时间巡检作业也不会产生局部压痕，提手的承重设计满足整装置1.2kg的自重负载，同时预留了挂绳孔位，可搭配腕带防止高空作业时设备滑落。顶部法兰采用6061铝合金加工，平面度控制在0.02mm以内，法兰上均匀分布4个M3安装孔，用于固定上层传感模块安装板，安装板与法兰之间设置0.5mm厚的绝缘垫片，避免现场电机的杂散电流干扰传感模块的信号传输。

　　中部为传感组件安装区，沿圆周方向均匀布置三组位移传感单元，每组传感单元通过绿色绝缘安装座固定在中层支撑环上，安装座上设置长条形调节槽，可根据不同规格皮带轮的直径尺寸，调整传感探头的伸出长度，适配直径范围80-200mm的常见工业电机皮带轮检测需求。传感单元的信号线缆沿安装座内侧的走线槽规整排布，汇总至底部的信号转接板，避免线缆外露被设备边角勾扯。中层支撑环采用聚四氟乙烯材质，既具备足够的结构强度支撑传感组件，又能有效隔绝电机运行时的表面温度传导，避免操作人员握持时出现烫手感，同时该材质的自润滑特性可减少装置与皮带轮表面接触时的摩擦刮痕。

　　底部设置定位基准环，环体上伸出三根硬质合金定位销，定位销的伸出长度经过精确计算，检测时将定位销抵靠在皮带轮的安装基准端面，即可保证三组传感探头与皮带轮被测面的初始距离处于传感器的最佳线性测量区间，无需每次检测前反复调整装置位置，单点位检测耗时可控制在3秒以内。定位销的端部做圆弧倒角处理，避免尖锐边角刮伤皮带轮的加工表面，同时定位销与基准环采用过盈配合装配，长期使用不会出现松动移位，保证检测基准的一致性。

　　从安装边界与适配场景来看，装置整体最大外径为120mm，总高度（含提手）为185mm，可伸入大部分工业电机的皮带轮护罩预留检测孔内完成作业，无需拆解护罩的前提下即可覆盖皮带轮的全圆周间隙检测，检测数据通过内置的处理模块直接换算成间隙值与可持续运行评估结果，替代传统人工塞尺测量的主观判断误差。在装配线应用时，该装置可直接集成到现有电机出厂检测工位的工装架上，作为固定检测工位使用，也可由运维人员随身携带，完成产线数百台电机的日常巡检作业，针对V型带、同步带等不同类型皮带配套的皮带轮，只需调整传感单元的伸出长度即可快速适配，无需更换额外的检测头。

　　结构设计上充分考虑了工业现场的使用环境，所有电子元件的安装位置都设置了密封胶圈，可抵御车间内的切削液飞溅、粉尘侵入，装置整体的抗跌落性能满足1米高度水泥地面跌落无结构损坏、传感精度无偏移的要求，适合车间复杂工况下长期使用。不同于实验室的高精度间隙检测设备，这款装置在设计时平衡了检测精度与现场使用的便捷性，检测重复精度控制在0.05mm以内，完全满足工业电机传动系统的间隙公差检测要求，同时省去了实验室设备复杂的校准、接线流程，操作人员经过10分钟的简单培训即可独立完成检测操作。
