手摇式木工钻孔作业工具结构设计

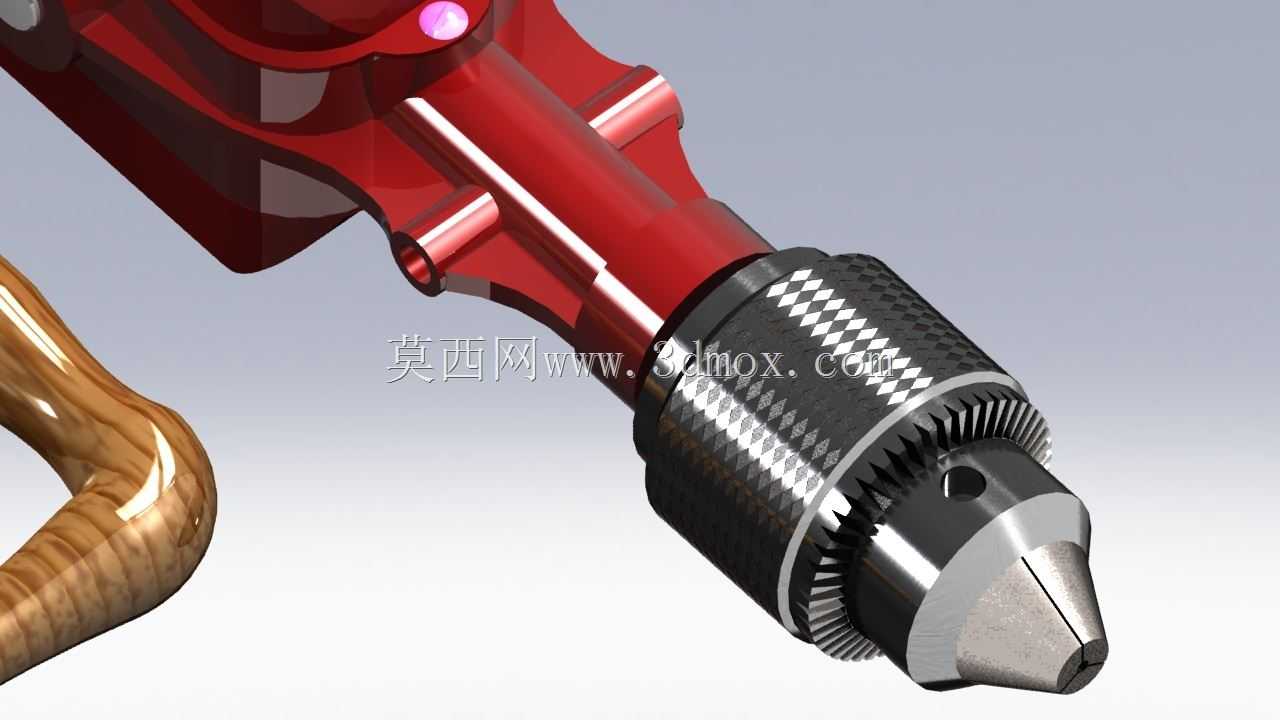

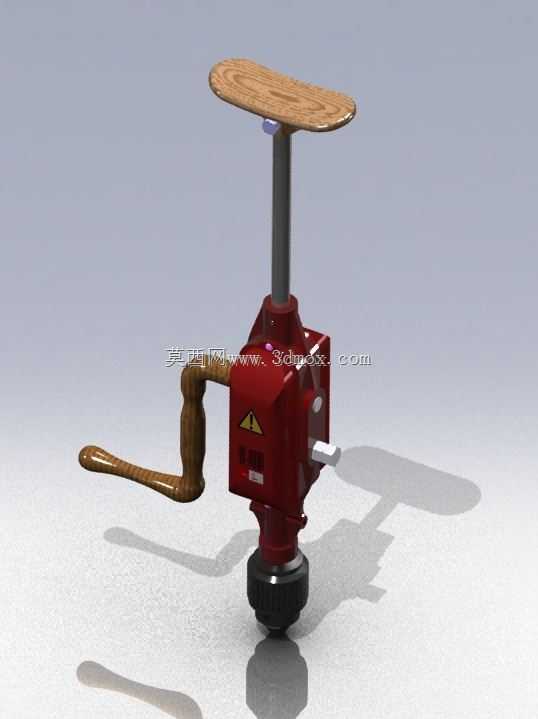

　　这款手动钻孔工具的设计初衷，是面向无供电场景下的木质构件加工作业，在户外木作搭建、家具现场维修、传统木工细作场景中，能够摆脱电源约束完成精准的钻孔作业，尤其适合装修现场临时补孔、古建木构件修复、手工木艺创作这类对便携性有高要求的作业场景，不需要额外接驳气源或电源，单人即可独立操作完成全流程钻孔工序。从功能结构来看，工具核心采用齿轮增速传动结构，红色的铸铁壳体内部容纳了整组传动齿轮副，摇动手柄时，曲柄结构将手摇的圆周运动通过齿轮组放大转速，传递到下方的钻夹头位置，钻夹头采用标准三爪自定心结构，可夹持不同直径的木工钻头，适配3mm到12mm区间的常规木工钻孔需求，顶部的木质托板采用符合人体工学的椭圆弧面设计，

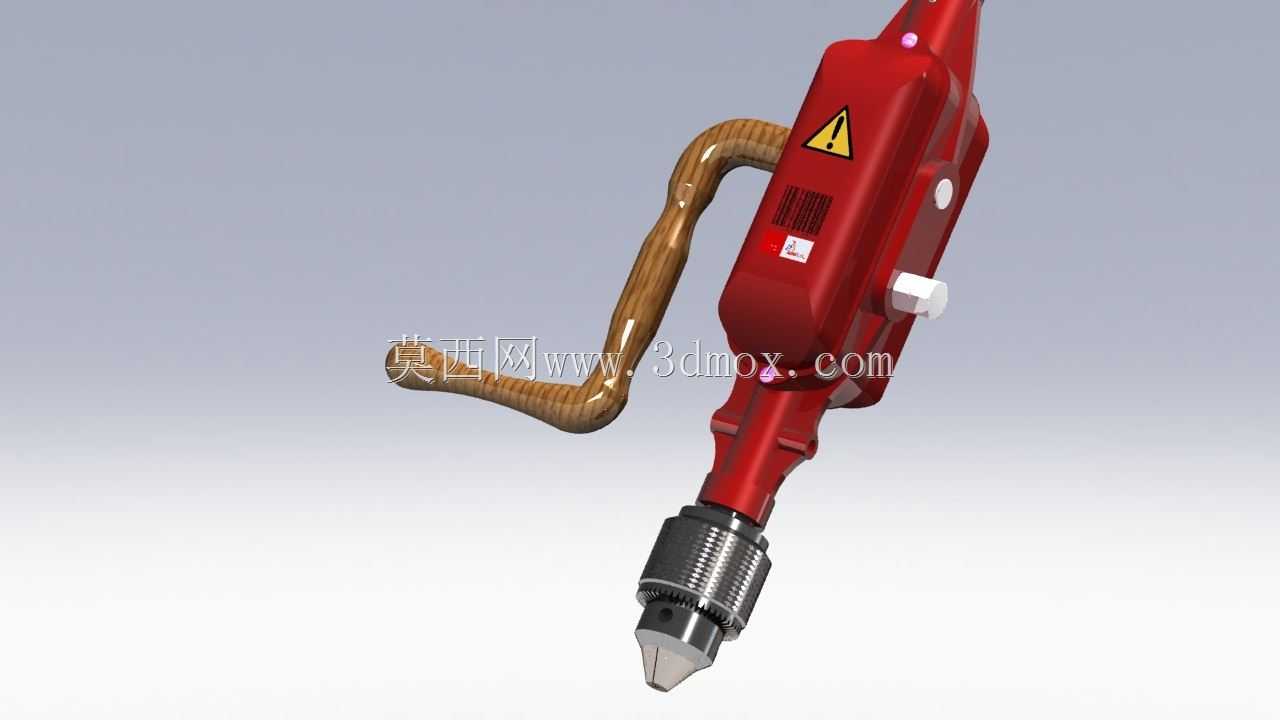

　　作业时可通过胸部或肩部抵住托板施加轴向进给力，避免手部直接承压造成的操作疲劳，摇柄和托板都采用硬木材质，表面做了圆弧倒棱处理，长时间握持施力也不会出现硌手的问题。设计过程中优先考虑了手动操作的力传递效率，壳体上的警示标识位置对应内部齿轮啮合区，提示日常维护时不要随意拆解该区域避免齿轮啮合错位，侧方的白色拨杆是转向调节结构，可切换钻夹头的正反转方向，应对钻孔后卡钻时的退钻需求，不需要额外施加反向力即可平稳退出钻头，减少木质孔壁的崩边问题。从安装边界和尺寸适配来看，工具整体竖直状态下总高度适配成人站立操作的施力高度，摇柄的回转半径控制在150mm以内，操作时手臂不需要过大幅度摆动即可完成整周转动，在狭窄的作业空间内也能正常操作，

　　不会因为周边构件遮挡导致摇柄无法转动；钻夹头的同轴度公差控制在0.1mm以内，手动转动时不会出现明显的径向跳动，保证钻孔的位置精度，避免钻孔偏斜导致的木质构件报废。壳体外部的加强筋结构沿着传动受力方向布置，在施加较大轴向进给力时，壳体不会出现形变导致齿轮啮合间隙变大，延长工具的整体使用寿命，木质构件与金属杆的连接位置采用过盈配合加销钉固定的结构，长期承受轴向压力也不会出现松动脱落的问题。实际作业过程中，这款工具的钻孔进给速度完全由操作人员手动控制，针对不同硬度的木材可以灵活调整施压大小，相比电动钻具更容易把控钻孔深度，在薄木片、装饰木线这类易裂构件上钻孔时，能够有效避免钻透瞬间的冲击力导致构件开裂，

　　不需要额外配置调速模块即可实现柔性进给。工具的整体重心落在钻夹头的轴线上，操作时不需要额外施加侧向力维持工具竖直，新手也能快速掌握操作技巧，完成垂直钻孔作业，日常存放时不需要特殊的防护条件，定期在齿轮位置涂抹润滑脂即可长期保持传动顺畅，金属壳体表面做了烤漆处理，在潮湿的作业环境下也不容易出现锈蚀问题，适合工地、作坊等复杂环境下长期使用。
