减速机齿轮箱配套多槽带轮结构设计

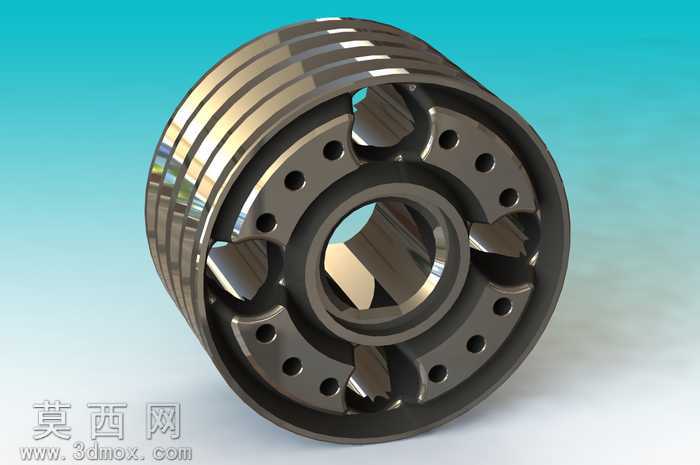

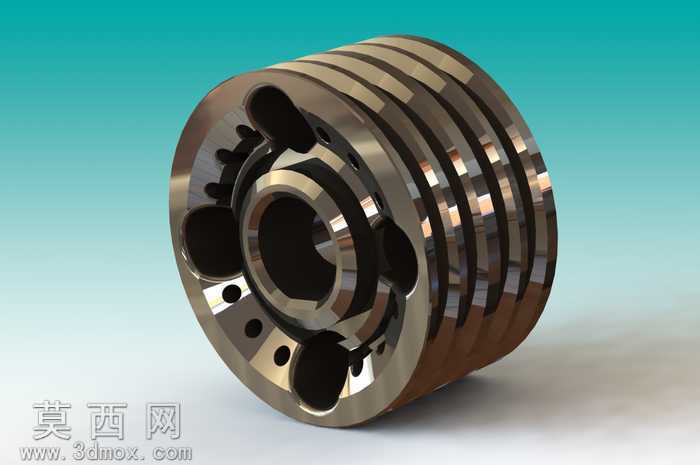

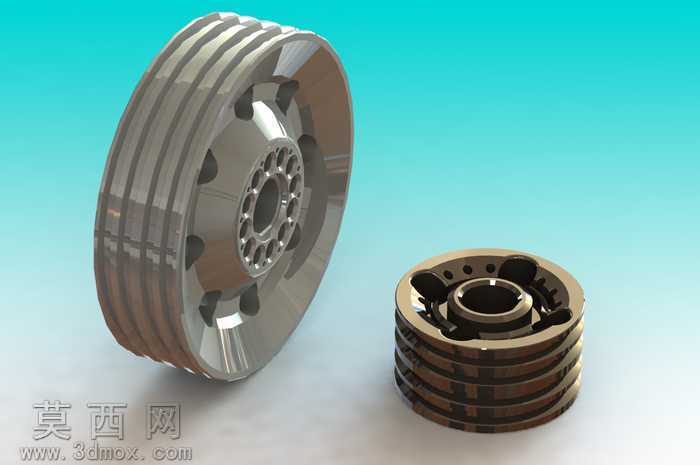

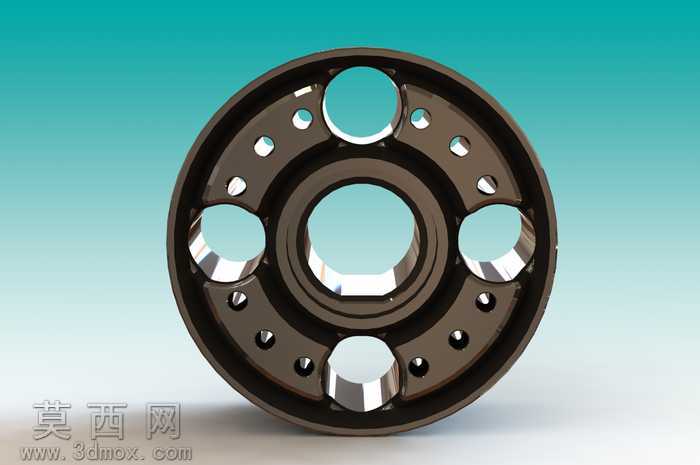

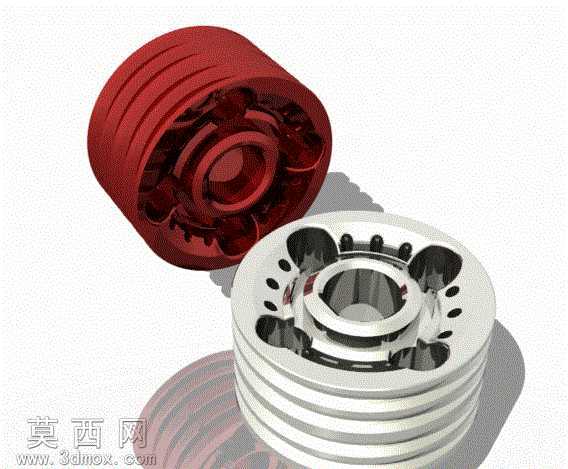

该带轮为减速机齿轮箱的配套传动组件，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循带传动的设计规范，对轮体各部分尺寸进行精准约束，确保后续装配适配性。轮体外侧设置多道平行的带槽结构，槽型轮廓经过平滑过渡处理，可有效匹配传动皮带的截面形态，保证传动过程中皮带与轮槽的贴合度，降低传动打滑风险，提升动力传递效率。轮体辐板部分采用轻量化镂空设计，均匀分布多组弧形减重槽与圆形定位孔，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，大幅削减了轮体自身重量，减少传动过程中的转动惯量，降低减速机运行时的动载荷冲击。轮体中心设置阶梯式轴孔结构，轴孔内壁预留了键槽安装位，可与减速机输入输出轴实现精准周向定位，保证动力传递过程中的同轴度，避免偏心运转带来的振动与磨损。材质设计上，轮体主体采用高强度合金结构钢材质预设，表面做金属镀铬质感处理，渲染阶段通过PhotoView360完成材质质感与光影效果调校，金属表面的反光、倒角处的高光细节都经过精细化调整，还原真实机加工零件的金属质感，清晰呈现轮体各部分的结构细节。设计过程中优先考虑零件的加工工艺性，所有转角位置均设置合理的工艺圆角，避免应力集中问题，各安装孔的位置度、带槽的尺寸公差都在建模阶段做了参数化标注，可直接对接后续的机加工生产流程，适配减速机齿轮箱的整体装配需求，保障传动系统运行的稳定性与使用寿命。
