带锥齿轮传动结构的排挡轴零件

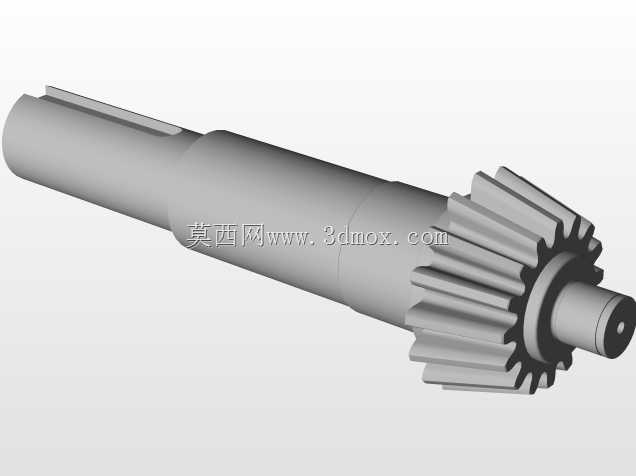

　　该零件集成了轴类支撑与锥齿轮传动功能，主要应用于手动换挡机构的动力传递路径中，常见于小型工程机械、农用机械以及轻型车辆的变速操纵系统内，承担换挡过程中动力换向、扭矩传递以及挡位切换时的运动导向作用。从结构设计来看，零件整体为长轴类布局，一端加工有标准键槽结构，用于和外部操纵摇臂或者传动套筒配合，通过平键连接传递周向扭矩，避免转动过程中出现打滑松脱的问题，键槽的位置与轴端距离经过匹配设计，保证装配后操纵件的行程不会和周边壳体结构发生干涉。轴身部分设置有多段不同直径的轴肩结构，这些轴肩一方面用于装配时的轴向定位，和配套的轴承、隔套端面贴合，确定整个轴系在变速箱壳体内的安装位置，另一方面也能优化轴的受力分布，

　　在齿轮啮合受力的位置通过轴肩提升局部刚性，减少长期受载后的弯曲变形量。零件另一端集成了直齿锥齿轮结构，锥齿轮的齿形参数按照相交轴传动的啮合要求设计，可实现垂直方向的动力传递，将操纵端的转动扭矩传递到换挡拨叉机构，齿部的加工精度满足常规变速机构的传动间隙要求，既不会因为间隙过大出现换挡空程，也不会因为间隙过小导致转动卡滞。齿轮和轴身采用一体化结构设计，相比装配式的齿轮轴结构，减少了额外的连接紧固件，提升了传动链的整体刚性，也降低了装配环节的累计误差，适合在安装空间紧凑、传递扭矩中等的换挡场景下使用。从安装边界来看，轴的各段直径尺寸和配套的滚动轴承内孔尺寸匹配，装配时轴承内圈和轴颈采用过渡配合，保证转动过程中内圈和轴同步转动，

　　不会出现跑内圈的磨损问题；轴的总长度经过核算，装配后两端伸出轴承的长度刚好满足操纵件和齿轮的安装空间，不会和箱体内壁或者其他传动齿轮发生运动干涉。锥齿轮端的轴头部分加工有中心孔，既可以作为加工过程中的定位基准，保证轴类各段外圆和齿轮齿形的同轴度，也可以在装配时和端盖的定位结构配合，限制轴系的轴向窜动量，保证锥齿轮的啮合间隙处于合理区间。在实际使用场景中，该零件的受力主要来自两个方面，一是换挡操纵时施加在键槽端的扭转力矩，二是锥齿轮啮合时产生的径向和轴向分力，因此设计时轴的过渡圆角都做了圆弧处理，避免应力集中导致的疲劳断裂，齿轮齿部的强度也能满足频繁换挡带来的冲击载荷要求，不会因为长期反复受载出现断齿问题。

　　整个零件的结构没有多余的冗余设计，所有外圆、轴肩、齿形、键槽的位置都围绕实际装配和传动需求设置，既满足了换挡机构的功能要求，也控制了零件的整体重量和加工成本，适合在中小功率的变速操纵系统中作为核心传动零件使用。建模过程中需要重点保证各段轴颈的同轴度公差，以及锥齿轮的齿形角度和分度圆尺寸，否则装配后会出现齿轮啮合异响、换挡卡滞甚至零件过早磨损的问题，同时键槽的对称度公差也需要控制在合理范围内，避免装配时平键无法正常装入或者传动时出现偏载。
