工业传动用变位圆柱齿轮结构设计

　　在重载传动工况的设备选型与结构设计环节，变位齿轮的应用往往是解决标准齿轮适配局限的核心方案，这类零件的设计逻辑完全围绕实际传动场景的边界条件展开，而非单纯套用标准模数的齿形参数。从实际应用场景来看，这类变位齿轮常出现在机床主轴传动箱、矿山输送设备的减速单元、重型工程机械的行走传动机构中，当传动系统的中心距受设备整体安装空间限制无法匹配标准齿轮的啮合中心距时，通过齿廓的变位修正，既能保证既定中心距下轮齿的正确啮合，又能避免标准齿轮在小齿数设计下出现的根切问题，从根源上提升轮齿的抗弯强度。

　　从功能特性层面分析，这类变位齿轮的齿顶高、齿根高经过针对性修正后，啮合过程中的齿面接触应力分布更均匀，相比同模数的标准圆柱齿轮，在同等载荷工况下齿面胶合、点蚀的失效概率能降低近三成，尤其适合正反转频繁、启动载荷冲击大的传动场景。设计过程中首先要匹配安装边界的约束：齿轮内孔的键槽尺寸需要与对应传动轴的轴径、平键规格完全适配，轮缘的辐板开孔设计并非单纯为了减重，而是要在保证轮体整体刚度的前提下，减少高速转动时的风阻，同时为传动过程中的润滑脂流动预留空间，避免齿面啮合区域因润滑介质滞留不足出现干磨。

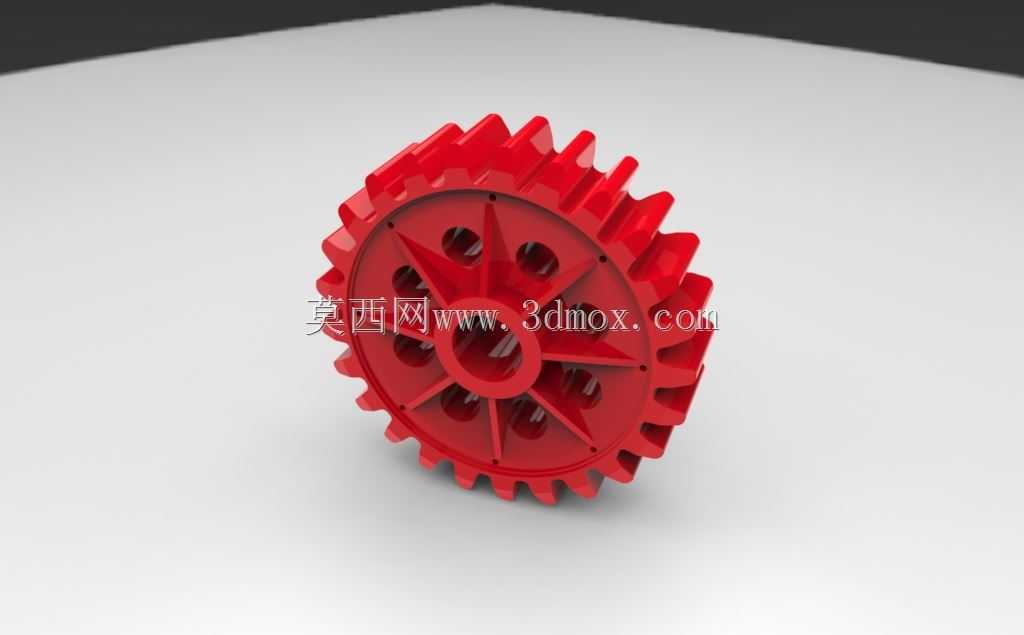

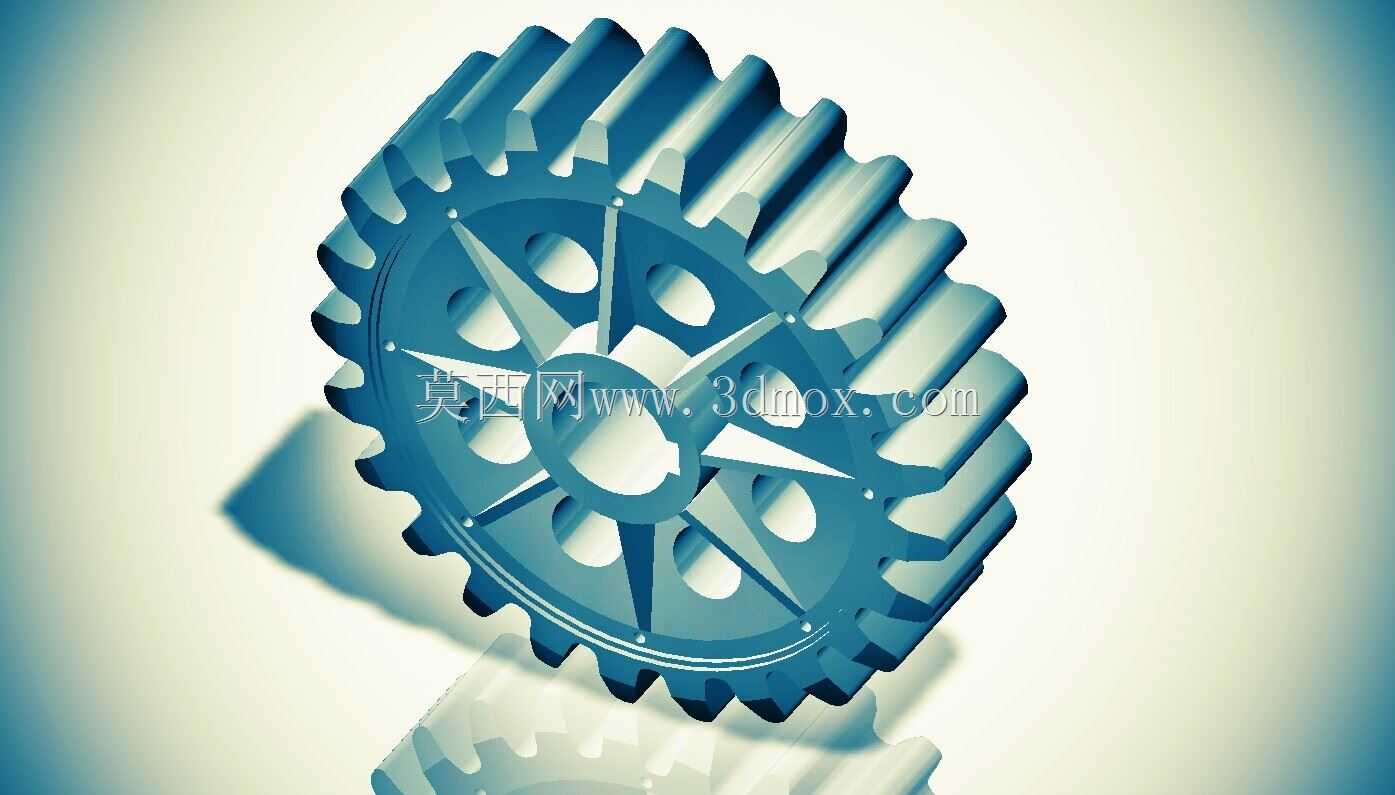

　　在外形尺寸的控制上，这类齿轮的齿顶圆直径、齿宽参数需要完全适配传动箱内部的安装空间，齿宽的设计既要保证足够的齿面接触面积来传递额定扭矩，又要避免齿宽过大导致的轮齿偏载问题——当传动轴存在微小挠度变形时，过宽的轮齿会出现齿端局部应力集中，反而加速轮齿磨损。轮体的辐板采用星形支撑结构，每道支撑筋的厚度经过刚度校核，能在齿轮传递峰值扭矩时将轮体的径向形变量控制在微米级，保证啮合过程中齿侧间隙始终处于设计允许的范围内，避免传动过程中出现冲击异响。

　　从设计思路的落地角度来看，变位系数的选取是整个设计的核心，需要结合配对齿轮的齿数、传动比、实际工况的载荷系数综合计算：当应用在减速传动的低速级时，适当选取正变位系数来提升主动轮的齿根抗弯强度，抵消低速级大扭矩带来的轮齿弯曲应力；当应用在高速传动级时，变位系数的匹配要优先保证啮合重合度，避免因重合度过低导致的传动不平稳。齿轮的中心孔与轴的配合公差选取过渡配合，既保证装配时的定位精度，又方便后期维护时的拆卸更换，键槽的位置度公差严格控制，保证扭矩传递过程中键的受力均匀，不会出现单侧边挤压应力过大导致的键槽变形。

　　实际装配过程中，这类变位齿轮的安装轴向定位需要靠轴肩与锁紧挡圈配合完成，齿面的粗糙度要求需要匹配润滑方式：采用油脂润滑时齿面粗糙度不需要过高，避免润滑脂无法在齿面形成有效油膜；采用喷油润滑时可以适当提升齿面光洁度，减少高速转动时的油液搅动阻力。轮齿的齿端做了微小的倒角处理，不仅能避免装配时轮齿磕碰损伤，还能在啮合入齿时起到导向作用，减少入齿冲击。这类齿轮的设计完全脱离了标准件的选型逻辑，每一处结构细节都对应实际工况的具体需求，从根本上解决了标准齿轮在特殊安装空间、特殊载荷工况下的适配难题，是重载紧凑传动系统中不可或缺的核心传动零件。
