工业储油罐体集成式承载结构设计

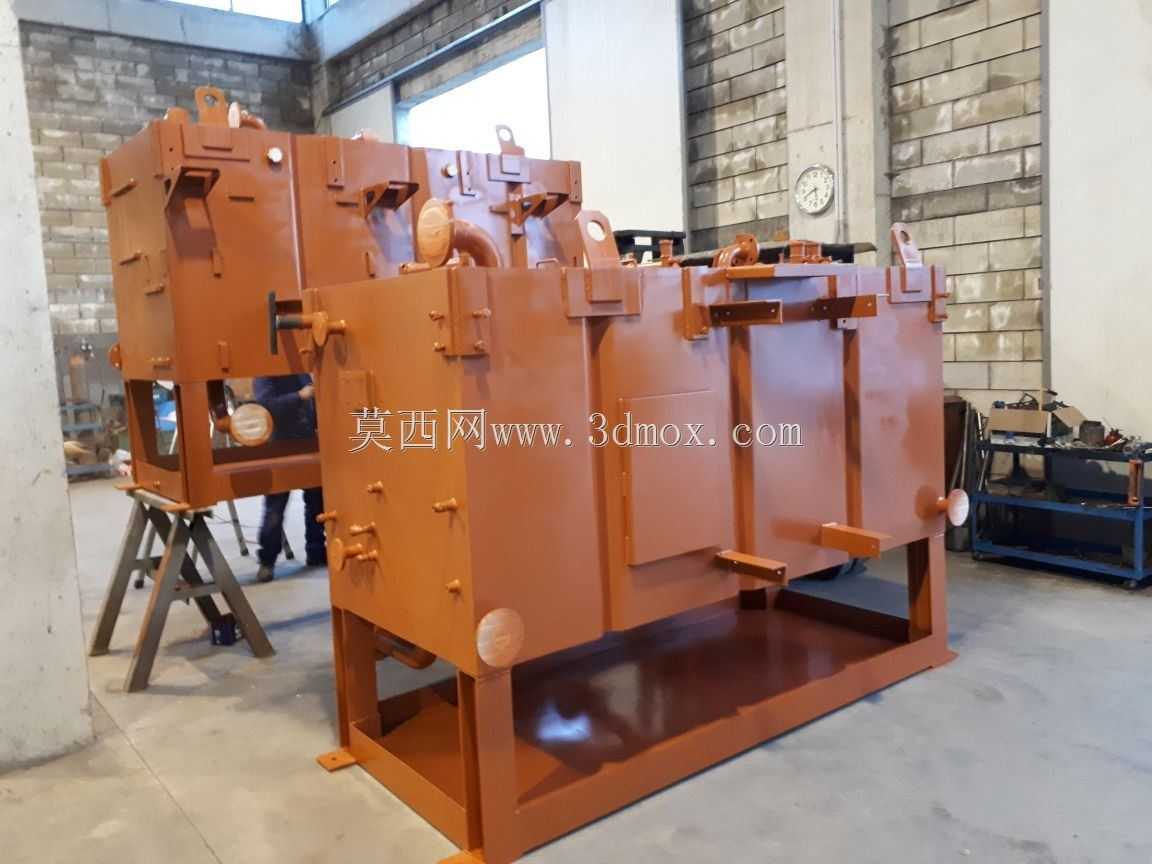

　　这套储油承载结构的设计，最初是针对车间集中供油系统的配套需求展开的，在机械加工、热处理、大型设备运维这类需要持续供给液压油、导热油或者工艺润滑油的场景里，零散的储油桶不仅占用地面空间，还容易出现油液泄漏、杂质混入的问题，集成式的罐体结构能把储油、沉淀、输出接口整合在同一机架上，适配车间固定工位的长期供油需求。从结构布局来看，整体采用一体式型钢焊接机架作为承载基底，机架底部预留了120mm的叉车作业空间，方便整体转运移位，不需要额外拆解管路就能完成工位调整，机架的支脚位置做了加厚垫板处理，安装时可以通过膨胀螺栓直接固定在硬化混凝土地面上，安装边界的水平度公差控制在2mm/m以内，避免罐体倾斜导致的液位检测误差。罐体本体采用分腔式设计，

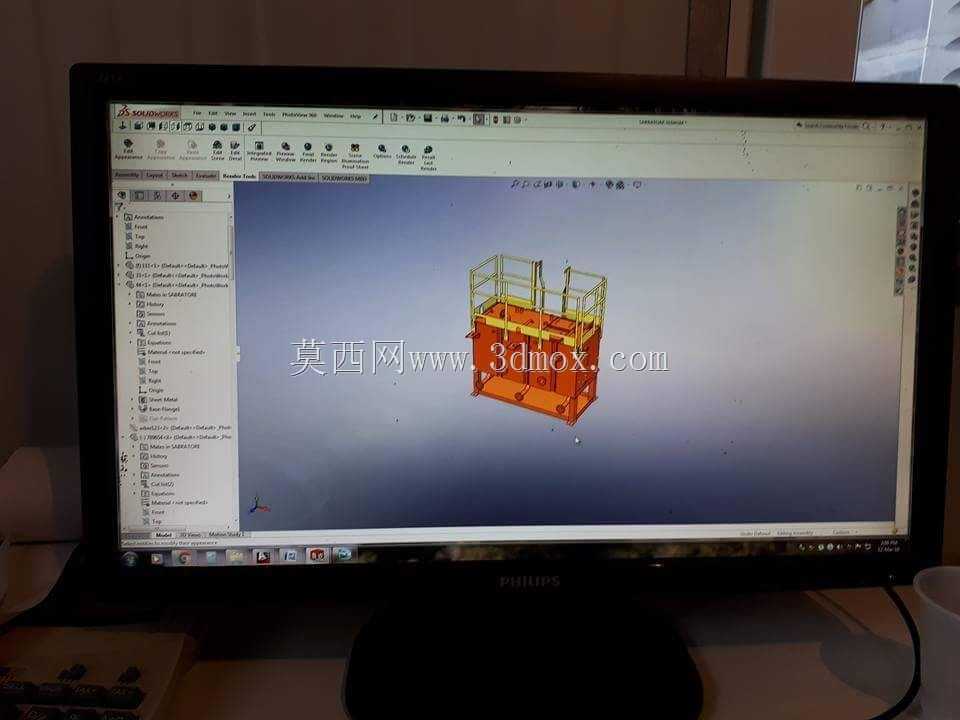

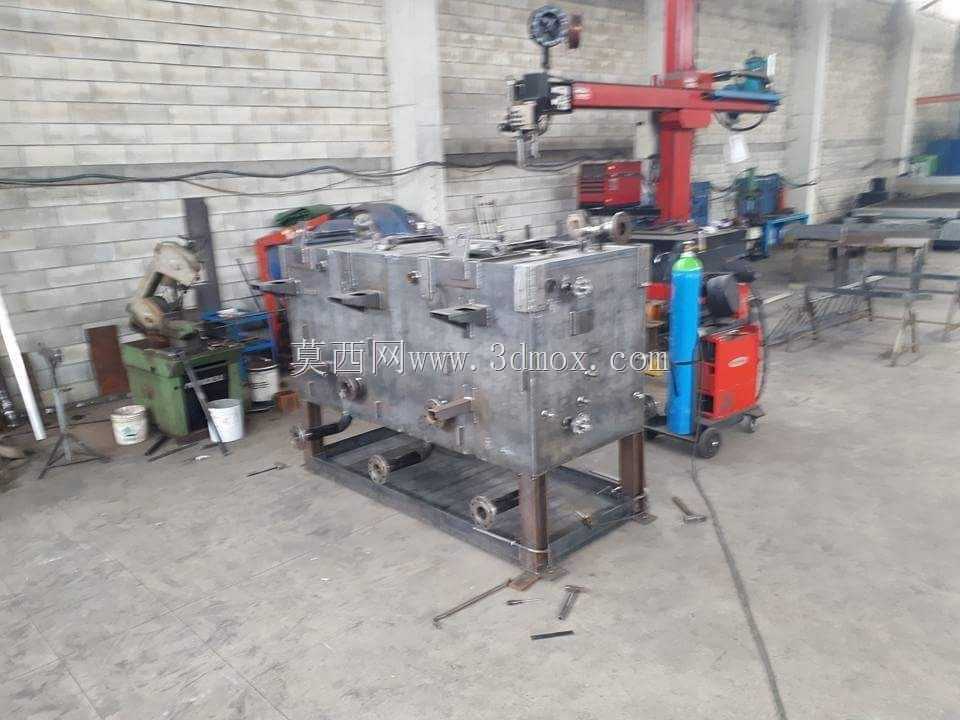

　　主腔体承担大容量储油功能，侧部的独立小腔用来做油液初步沉淀，输入的油液先进入沉淀腔，经过隔板的缓流作用后，大颗粒杂质会沉积在腔底的排污口位置，上层清洁油液再通过溢流口进入主储油腔，这种结构能减少后续过滤单元的负载，延长滤芯的更换周期。罐体顶部预留了多个标准法兰接口，分别对应注油口、呼吸阀安装位、液位传感器安装座、温度检测探头接口，不需要现场二次开孔焊接，所有接口的位置都做了凸台加厚处理，避免焊接变形导致的密封面渗漏问题。侧面的管路接口统一布置在罐体同侧的操作高度区间，日常阀门操作、管路维护不需要登高或者俯身到机架底部，符合车间设备的人机工程要求。在建模过程中，所有焊接位置都预留了合理的焊接收缩余量，板材拼接的焊缝采用连续角焊缝设计，

　　外部焊缝做打磨平滑处理，内部焊缝在完成渗漏试验后再做清渣处理，避免焊渣残留混入油液造成管路堵塞。罐体的吊耳位置对称布置在机架上部的四个角点，吊装时的受力点直接落在机架的主承重梁上，不会对罐体壁板产生额外的拉扯应力，单台结构的满载总重量控制在3.2吨以内，适配车间常规3吨叉车、5吨行吊的作业载荷范围。考虑到车间内的多粉尘环境，罐体顶部的所有接口都配置了对应的防尘盖板结构，注油口的盖板带锁紧卡扣，避免日常作业中粉尘、切削液溅入罐内污染油液。机架侧面预留了过滤单元、输油泵的安装空位，后续可以直接在原有结构上拓展加装供油动力模块，不需要重新设计配套支架，能适配不同流量等级的供油系统改造需求。

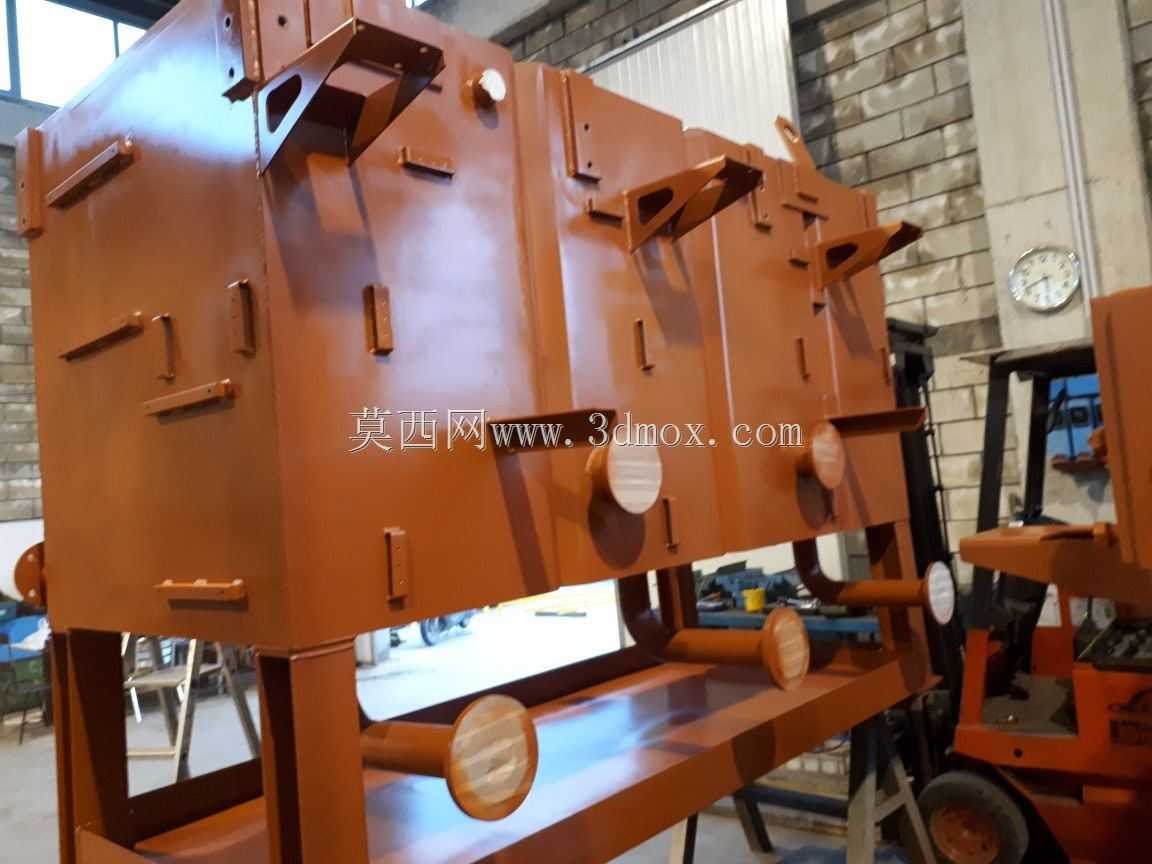

　　罐体的外表面采用抛丸后喷涂防锈底漆加面漆的工艺处理，建模时已经预留了漆膜厚度的装配间隙，后续配套安装的外部护板、管路支架不会因为漆膜厚度出现装配干涉。在结构强度校核阶段，针对满载状态下的机架挠度做了有限元验证，中部最大挠度控制在0.8mm以内，长期满载放置不会出现机架变形、罐体受力开裂的问题。底部的排污口采用低位布置，能完全排空腔体内的沉积残油，清理维护时不需要额外倾斜罐体，打开排污阀就能完成腔底杂质的冲洗作业。
