水电站拦水导排栅格结构三维设计

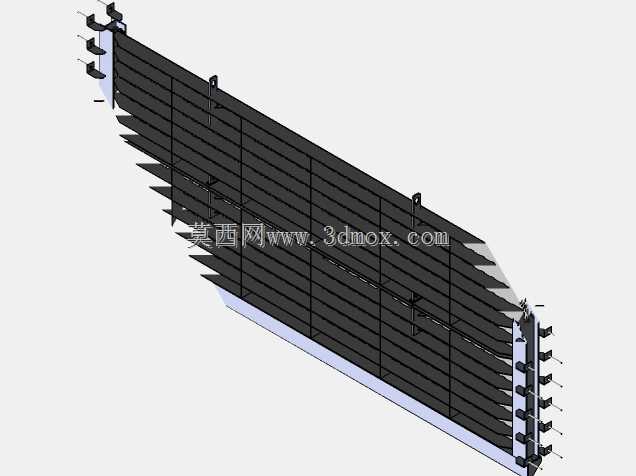

　　在水利水电枢纽的进水口区段，这类栅格结构是承担来流杂物拦截、水流导向整流的核心前置构件，日常运行中直接接触上游裹挟的浮木、枯枝、生活垃圾与推移质，既要保证过流断面的有效通流面积，又要阻挡大尺寸杂物进入后续水轮机组流道，避免杂物撞击转轮叶片、堵塞导叶间隙造成机组振动或者出力下降。从结构组成来看，该构件采用多组平行排布的横向栅条配合纵向支撑肋构成整体受力框架，两侧设置带安装孔位的连接端板，可直接与进水口两侧的预埋混凝土基座或者金属埋件通过螺栓紧固连接，栅条之间的间距经过流态计算匹配对应机组的过流要求，既不会因为间隙过小造成栅前水头损失过大，也不会因为间隙过大漏过尺寸超标的杂物。设计过程中优先考虑了长期水下运行的受力特性，

　　栅条采用变截面排布形式，迎水面边缘做了导水斜切处理，减少水流冲击带来的动载荷，纵向支撑肋沿水流方向等距布置，将单片栅条承受的水压力均匀传递到两侧端板与底部支撑梁上，避免单根栅条在大流量工况下出现挠曲变形。安装边界方面，该栅格整体为矩形板式结构，两侧端板的连接孔位采用长圆孔设计，可抵消安装过程中混凝土基座的预埋位置偏差，也能适应温度变化带来的结构热胀冷缩位移，底部设置的支撑折边可搭在进水口底部的预埋支撑台阶上，减少连接螺栓承受的竖向剪切力，顶部预留的吊装挂点可直接配合起重设备完成整体吊装就位，不需要现场额外焊接临时吊耳。从实际应用场景出发，这类栅格除了应用在水电站进水口，也可在引水渠、排涝泵站的取水口使用，

　　不同工况下只需要调整栅条间隙与整体框架的长宽尺寸，即可匹配不同的过流流量与杂物拦截要求。结构建模过程中，所有栅条与支撑肋的连接位置都做了圆角过渡处理，避免应力集中造成的焊缝疲劳开裂，连接端板的厚度根据整体水推力计算结果选型，保证在汛期最大水头差下结构不会出现塑性变形。栅条的排布角度与水流方向呈小角度倾斜，可让被拦截的杂物顺着栅面滑落到排渣槽内，配合配套的清污设备可实现不停机清渣，减少人工清污的作业风险与停机时间。考虑到水利现场的安装条件，整个栅格采用模块化分段设计，单段构件的重量控制在现场起重设备的额定起吊范围内，运输过程中可叠放固定，减少运输空间占用，现场拼接时相邻段之间设置密封止口，避免段间缝隙漏过杂物。结构受力计算时，

　　除了考虑正常水位下的静水压力，还叠加了杂物堵塞栅面时的水头差载荷、水流脉动带来的疲劳载荷，以及冬季浮冰撞击的冲击载荷，所有受力构件的安全系数都满足水利水电工程金属结构的设计规范要求。栅面整体的平整度控制在安装允许偏差范围内，避免栅面突出造成的局部流态紊乱，减少空蚀现象对构件表面的剥蚀损伤，延长整体结构的水下服役寿命。
