带安装法兰的空心圆柱管路支撑固定座

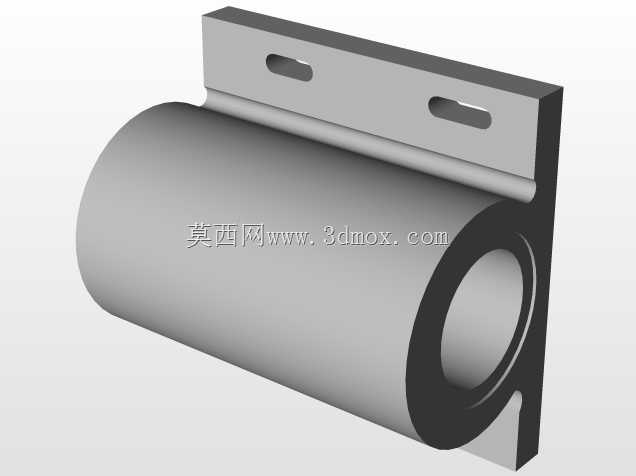

　　这类带安装法兰的空心圆柱支撑件，在流体输送管路布设、小型气动系统排布、实验台管路架设场景中十分常见，核心作用是为悬空布设的管路提供径向与轴向的限位支撑，避免管路因自身重量、流体脉动冲击产生长期挠度变形，或是在设备运行振动过程中出现管路接头松脱、密封失效的问题。从结构上看，构件主体为等径空心圆柱筒体，筒体的轴线与安装法兰的板面垂直，法兰板与筒体之间通过圆弧过渡结构衔接，能够有效分散筒体承受的管路载荷，避免直角连接处出现应力集中导致的结构开裂。安装法兰板上开设两个平行的长圆形安装孔，孔的长度方向沿法兰板的竖直方向排布，这种孔型设计并非加工误差，而是特意预留的安装调整余量：现场布设管路时，往往存在安装基面加工误差、管路对接位置偏差，

　　长圆孔可以允许支撑座在安装时沿孔长方向微调位置，无需重新在基面上钻孔攻丝，就能适配管路的实际对接高度，大幅降低现场安装的配作难度。筒体的内孔直径与待支撑管路的外径采用间隙配合设计，装配时管路可以直接穿入筒体内孔，配合侧面的顶丝孔或是粘接、焊接工艺完成与支撑座的固定，筒体的壁厚经过载荷校核，能够承受对应通径管路满液状态下的自重，以及常规工况下的流体冲击载荷，不会出现筒体变形导致的管路卡滞问题。设计这类构件时，首先要明确待支撑管路的外径尺寸，以此确定筒体内孔的基本尺寸，配合公差通常选H8/g7的间隙配合，既保证装配时管路能顺利穿入，又不会因间隙过大导致管路在支撑内出现晃动。其次要核算支撑的悬臂长度，也就是筒体端面到法兰板面的距离，

　　这个尺寸直接决定支撑的受力弯矩，当悬臂长度超过筒体直径的1.5倍时，需要适当增加筒体壁厚，或是在筒体与法兰的连接处增设加强筋，避免长期受载后筒体与法兰连接处出现疲劳断裂。安装法兰的尺寸设计需要匹配安装基面的可用空间，法兰板的厚度要满足安装螺栓的压紧力要求，避免螺栓拧紧时法兰板出现翘曲变形，长圆孔的宽度要比选用的安装螺栓直径大0.5-1mm，保证螺栓能顺利穿入，孔的长度通常取螺栓直径的2.5-3倍，预留足够的调整行程。实际应用中，这类支撑座常被用在小型液压站的阀组外接管路支撑、实验室气路的墙面固定、自动化设备的冷却水管路布设场景中，相比全包式的管夹结构，这种一体结构的支撑座刚性更好，支撑点的抗振能力更强，适合管路走向固定、

　　不需要频繁拆装的管路布设场景。在建模过程中，需要特别注意法兰板与筒体连接处的过渡圆角处理，圆角半径不能小于筒体壁厚的0.2倍，否则在进行有限元应力分析时，连接处会出现明显的应力奇异点，导致强度校核结果失真；同时长圆孔的两端半圆要与直边段相切，避免加工时出现刀具接痕，导致安装时螺栓卡滞。筒体的端面需要做倒角处理，去除加工毛刺，也方便管路穿入时的导向，法兰板的安装面需要保证平面度要求，避免安装时支撑座出现歪斜，导致管路承受附加的弯曲应力。这类构件的加工通常采用型材焊接后机加工的方式，也可以根据使用场景选用工程塑料注塑成型，应用在有防腐要求的化工管路或是轻量化要求的设备气路中，不同材质的选型只需要调整对应部位的壁厚参数，整体结构形式不需要做大幅改动，具备很强的场景适配性。
