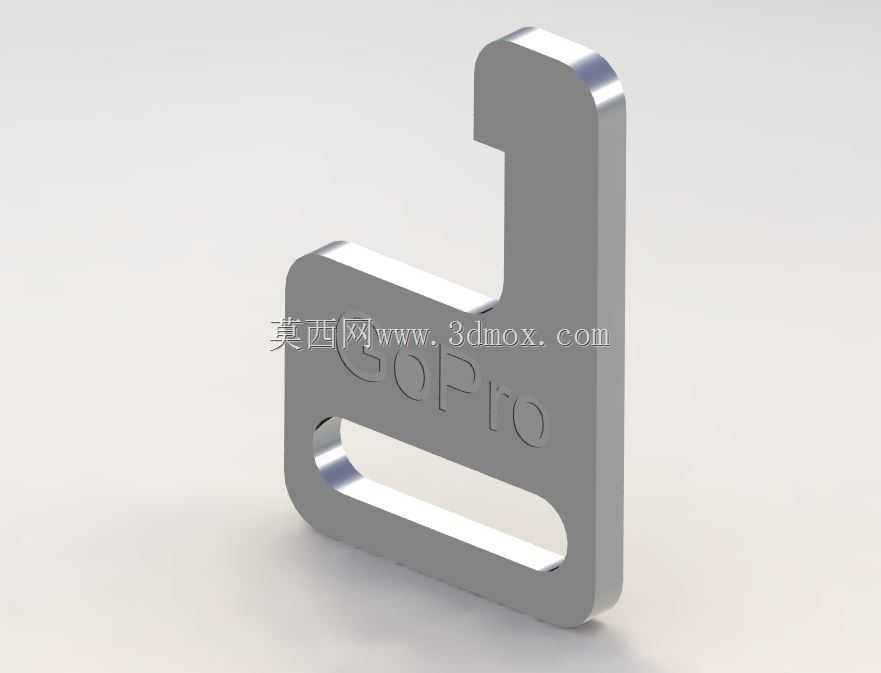

运动相机挂载用金属快拆固定卡扣结构

　　这款固定卡扣是专为运动影像设备配套设计的挂载连接件，主要适配户外极限运动场景下的相机固定需求，常见应用在骑行头盔侧面、滑雪板固定座、手持稳定器拓展位、冲浪板挂载点等位置，解决运动过程中相机的快速拆装与可靠锁止问题，避免高速运动、颠簸震动场景下设备出现松脱移位的情况。从结构设计来看，整体采用一体化铣削成型的思路，没有多余的拼接焊缝与装配缝隙，主体轮廓做了大圆角过渡处理，既能够减少应力集中点，提升零件的抗冲击性能，也能避免尖锐棱角在户外使用过程中刮蹭使用者的装备或者皮肤。卡扣的上部做了内凹的钩型锁止结构，这个结构的尺寸是严格匹配对应运动相机原厂快拆底座的卡槽公差设计的，钩边的厚度控制在2.5mm，插入底座卡槽后能够形成0.

　　1mm左右的间隙配合，既可以保证插拔过程顺畅无卡滞，又不会因为间隙过大导致挂载后出现旷量晃动。卡扣下部的长条形镂空槽是绑带穿装位，槽宽设计为12mm，能够兼容市面上绝大多数的尼龙织带、硅胶绑带以及魔术贴扎带，镂空槽的边缘同样做了R1.5的圆角处理，避免织带在反复拉扯过程中被锐边割损，延长绑带的使用寿命。零件表面的品牌标识采用凹刻工艺处理，没有凸起结构，不会在安装过程中与其他配件产生干涉，同时凹刻的深度控制在0.3mm，既能够保证标识清晰可辨，也不会因为刻度过深影响零件整体的结构强度。在安装边界的考量上，这款卡扣的整体厚度控制在8mm，安装后突出安装基面的高度不超过32mm，能够尽可能降低挂载后的风阻，

　　在高速骑行或者跳伞这类高风速场景下，减少气流对挂载稳定性的影响。零件的材质选用常用的6061铝合金作为基础，表面做硬质阳极氧化处理，硬度能够达到HV400以上，具备不错的耐磨性能与抗腐蚀能力，在海边高盐雾环境或者低温冰雪环境下使用，也不会轻易出现锈蚀或者材质脆化的问题。设计过程中特意对卡扣的受力点做了加厚处理，钩型结构与主体连接的位置做了斜向加强筋过渡，经过受力模拟验证，在承受15kg的垂直拉拽力时，零件的最大变形量不超过0.05mm，完全能够满足运动相机在各类极限场景下的挂载承重需求，哪怕是遇到剧烈的冲击震动，也能保证连接位置的可靠性。和市面上常见的塑料卡扣相比，这款金属结构的卡扣在反复插拔上千次后，锁止位置的磨损量几乎可以忽略，

　　不会出现塑料件常见的锁止舌片断裂、卡槽旷量变大的问题，长期使用的可靠性更高。在实际装配过程中，这款卡扣不需要额外的辅助工具，只需要将绑带穿过下部的镂空槽固定在安装基座上，使用时将上部的钩头对准相机底座的卡槽推入，听到锁止的咔嗒声就可以完成安装，拆卸时只需要按压底座的锁止按钮就可以快速取下相机，整个拆装过程单手就可以完成，在运动过程中需要调整拍摄角度或者取换设备时，操作效率非常高。
