方形轴流压缩机散热风扇结构设计

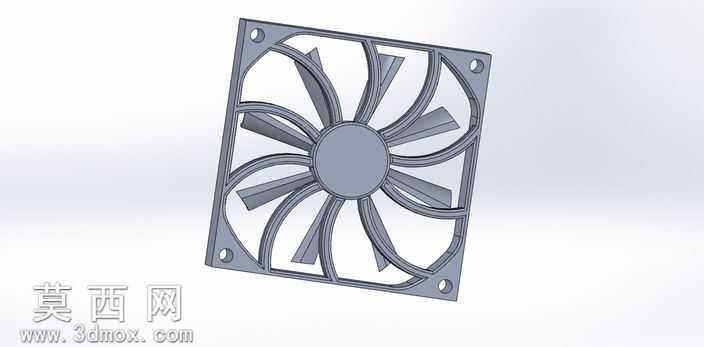

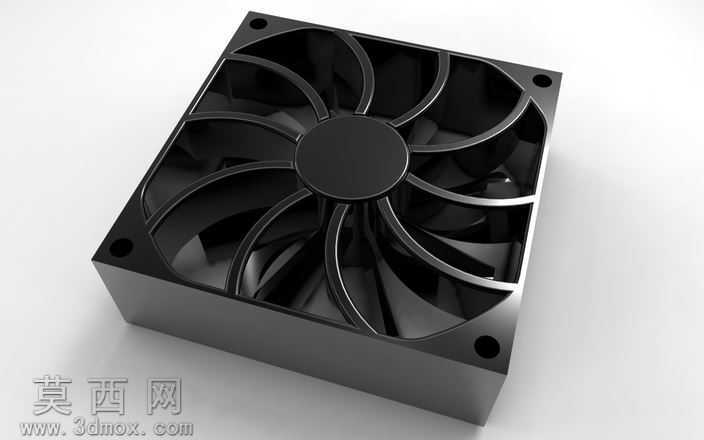

本作品为方形轴流结构的压缩机配套散热风扇三维模型，建模阶段采用参数化设计思路完成全结构搭建，首先以标准方形安装外框为基准，精准定位四角的安装通孔位置，确保外框尺寸符合通用散热组件的安装适配标准，外框边缘做了微小的圆角过渡处理，既避免安装过程中的锐边磕碰，也能优化气流进出的边缘流场，减少不必要的风阻损耗。扇叶部分采用十片等距分布的后掠式叶片设计，建模时逐片校准叶片的安装角度与曲面弧度，每片叶片从轮毂连接处到叶尖位置做了连续的扭角变化，能够在旋转过程中更高效地推动空气定向流动，提升风冷散热的效率，同时降低叶片旋转时产生的紊流噪音。轮毂部分采用中心实心圆盘结构，与所有叶片根部做一体化平滑过渡连接，既保证了叶片连接的结构强度，也避免了轮毂位置的气流乱流。外框内侧与叶片外缘之间预留了均匀的微小装配间隙，既保证扇叶旋转时不会与外框发生剐蹭干涉，也能减少间隙处的气流回流损失。材质渲染阶段，整体模型赋予哑光深灰色工程塑料材质，还原ABS或PC类散热风扇常用材质的质感，表面做细微的磨砂纹理处理，避免渲染效果出现过于突兀的塑料反光，同时对叶片曲面、外框棱边的光影过渡做了精细化调整，清晰呈现出各部分的结构层次与曲面特征。整个模型的结构设计兼顾了散热性能、装配适配性与结构可靠性，可直接用于压缩机风冷系统的结构匹配验证、散热性能仿真分析，也可作为同类轴流散热产品设计的参考原型，所有结构特征均按照实际量产产品的工艺要求做了合理性优化，不存在无法开模生产的异形结构，各连接位置的厚度均匀一致，符合注塑成型的工艺要求。
