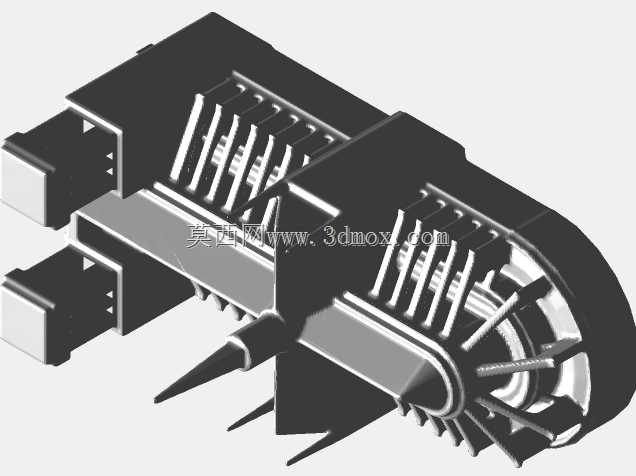

板对板高密度连接器结构三维建模

　　在工业控制板卡、车载电子单元、通信交换设备的板间互联场景里，这类高密度板对板连接器是实现信号与小功率电源跨板传输的核心部件，很多工程师在做整机堆叠设计时，最先要敲定的就是这类接插件的安装边界与对位公差，毕竟板间互联的可靠性直接决定整机组装后的通电通断稳定性。从结构设计逻辑来看，这款连接器采用双侧对称插合结构，两侧的定位凸台是设计时最先要确认的基准特征，装配时这两个凸台会先卡入PCB板对应的定位孔内，完成预定位后再进行回流焊固定，能有效避免焊接过程中端子偏移导致的虚焊问题。接触端子采用双排错位排布，每一侧的端子都做了弹性悬臂结构设计，插合时悬臂产生的正向压力能保证公母端子接触电阻稳定在毫欧级，哪怕设备处于持续振动的工况下，

　　也不会出现信号瞬断的问题，这一点在车载电控单元的选型验证里是必测项，很多路试阶段出现的偶发信号故障，追根溯源都是连接器端子接触压力不足导致的。外壳部分采用耐高温绝缘材质，筋位设计一方面是增加壳体本身的结构强度，避免插合过程中壳体开裂，另一方面相邻端子之间的隔筋能起到电气隔离作用，防止相邻端子之间出现爬电击穿的问题，尤其是在传输差分信号时，隔筋的高度和厚度直接影响信号串扰指标，建模时需要严格控制隔筋与端子的间隙，既不能因为间隙过小导致插合卡滞，也不能因为间隙过大失去屏蔽隔离效果。从安装边界来看，这款连接器属于立式贴装类型，焊接引脚的共面度公差需要控制在0.1mm以内，否则过回流焊时会出现部分引脚虚焊的问题，建模时引脚的伸出长度、

　　焊盘匹配尺寸都要严格对应PCB封装规范，两侧的焊片除了起到固定作用，还能在多次插拔过程中分散应力，避免焊盘从PCB板上脱落。插合端的导向斜面设计是很容易被忽略的细节，公端插入时导向斜面会先引导公座进入对位区间，哪怕插合时存在0.5mm以内的位置偏差，也能顺着斜面滑入正确插合位置，降低产线组装时的对位难度，减少因为硬插导致的端子弯折报废率。在实际选型应用中，这类连接器通常用在板间距10-15mm的板卡堆叠场景里，建模时除了要体现连接器本身的结构尺寸，还要预留出插合过程中的滑动行程空间，以及周围器件的避让距离，避免组装时连接器和周边电容、电阻等元器件产生干涉。很多刚入行的结构工程师在做板卡堆叠时，往往只关注连接器的静态尺寸，

　　忽略插合行程需要的空间，导致整机组装时公母座无法完全插合，或者插合后板间间隙不符合设计要求。端子的镀金层厚度虽然在三维模型上无法直接体现，但建模时端子的接触区域形状要和实际接触点位置对应，方便后续做信号完整性仿真时提取正确的接触参数，外壳上的防滑筋位除了方便手工插拔时受力，在一些需要点胶加固的场景里，筋位之间的凹槽还能容纳固定胶，提升连接器在强振动工况下的固定可靠性。
