16英寸钢制汽车轮毂结构三维设计

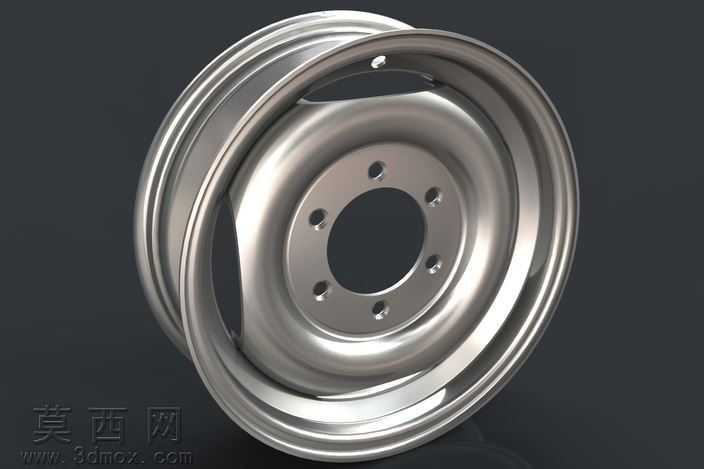

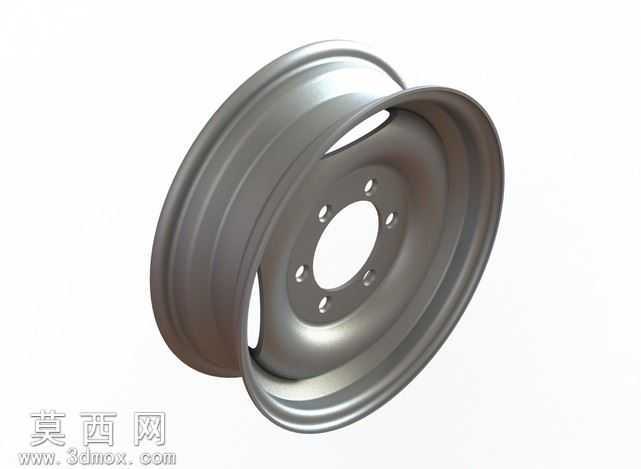

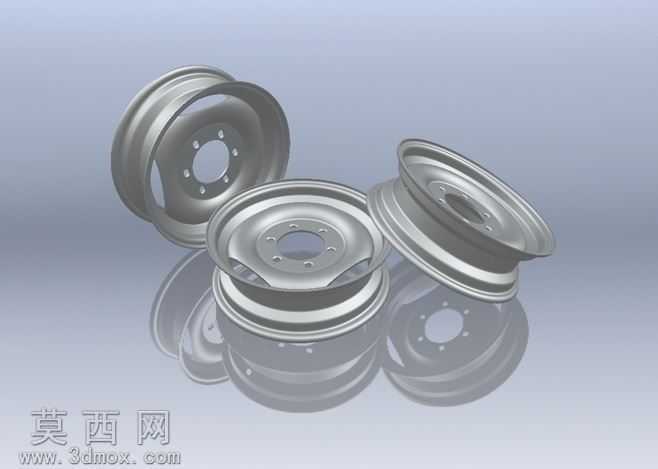

本作品为16英寸规格钢制汽车轮毂的三维参数化设计成果，建模阶段以实际商用车钢制轮毂的量产尺寸为基准，在SolidWorks软件中采用自底向上的建模逻辑完成全结构搭建。首先绘制轮辋的旋转截面草图，通过旋转凸台命令生成轮辋的基础筒体结构，针对轮辋与轮胎配合的胎圈座、轮缘、槽口位置，严格匹配行业通用的尺寸公差标准，通过多步拉伸切除与圆角过渡处理，还原钢制轮辋的卷边成型结构特征，保证轮辋部分与轮胎装配的贴合度。轮辐部分采用等厚钢板冲压成型的结构设计思路，首先绘制中心安装基准面的草图，定位中心定位孔与6个均匀分布的螺栓安装孔，通过拉伸命令生成轮辐的基础盘体，再通过放样折弯命令构建轮辐与轮辋连接的弧形过渡曲面，在轮辐上对称开设两个减重通风孔，通过圆角命令对所有孔位边缘、板材衔接处做平滑过渡处理，还原冲压件的工艺圆角特征，避免应力集中问题。材质渲染阶段，为模型赋予冷轧钢板的哑光金属材质，调整材质的粗糙度、反射率参数，还原钢制轮毂经电泳处理后的银灰色哑光金属质感，对轮辋的曲面转折处做光影强化处理，清晰呈现轮辋的多层阶梯结构与轮辐的曲面弧度。结构设计上充分考虑钢制轮毂的承载特性，轮辐与轮辋的连接位置采用等宽搭接结构，模拟实际生产中的电阻焊连接工艺，螺栓安装孔位置做局部加厚处理，提升安装位的结构强度，中心定位孔与螺栓孔的位置度严格按照车轮安装的同轴度要求设定，保证轮毂装车后的动平衡性能。整体建模过程完全遵循钢制轮毂的实际生产工艺逻辑，所有结构特征均可对应冲压、滚压、焊接的实际加工工序，无冗余的非工艺特征，模型曲面连续无破面，各部件的装配关系清晰，可直接用于后续的有限元强度分析、工艺工装设计参考，也可作为汽车底盘部件教学的三维演示素材，直观展示钢制轮毂的内部结构与各部位的功能设计逻辑。
