复古自行车中轴底部支架结构设计

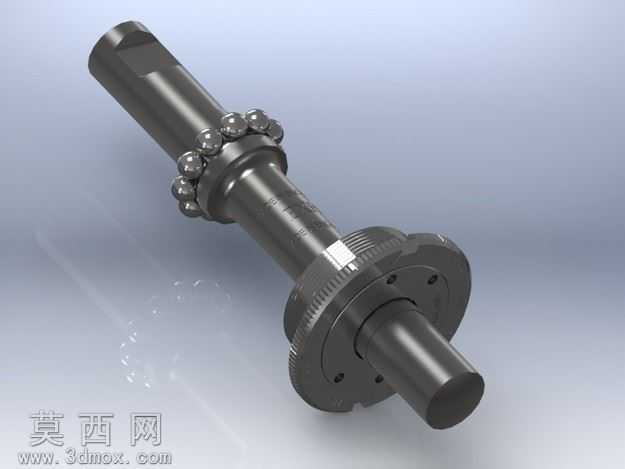

本作品为复刻20世纪50年代自行车底部支架的三维建模作品，建模阶段以老式自行车中轴总成的实物测绘数据为基础，在三维软件中先完成核心轴体的基础特征搭建：轴体两端的方榫结构严格匹配老式脚踏曲柄的安装尺寸，轴身的多级台阶轴径完全还原当年的加工公差标准，每一处轴肩的过渡圆角都参考实物的倒角参数制作，避免出现现代量产零件的锐利棱角。钢珠滚道的曲面建模经过多次曲率校验，保证滚道圆弧与配套钢珠的贴合度符合老式轴承的装配要求，滚道旁的定位凸台尺寸精准，能够限制钢珠保持架的轴向窜动，还原当年散珠轴承的装配逻辑。中部的法兰盘结构还原了老式支架与车架五通的定位止口，法兰盘上的安装孔位、边缘的滚花防滑纹理都逐一还原，滚花的纹理密度、凹凸深度都参考实物的冲压加工效果制作，没有出现现代机加工滚花的规整失真问题。材质渲染阶段针对不同零件做了区分处理：核心轴体采用做旧的发黑钢材材质，表面添加细微的使用划痕、轻微氧化层质感，还原老零件长期使用后的哑光金属质感；钢珠采用高抛光铬钢材质，保留金属反光特性的同时添加轻微的使用磨损痕迹，避免全新钢珠的刺眼反光；法兰盘部位做了轻微的镀层磨损效果，边缘位置模拟长期使用后的镀层脱落、底层金属氧化的质感，整体渲染没有过度做旧，保留零件作为机械构件的规整感。结构设计上完整还原了老式底部支架的装配逻辑：轴体、钢珠组、定位法兰、锁紧螺母的装配层级清晰，各零件之间的配合间隙参考当年的装配公差设置，既可以直观展示散珠中轴的组装顺序，也能清晰呈现该部件如何将脚踏的转动力传递给链轮，带动自行车后轮驱动的工作原理，完整复现了上世纪中期民用自行车核心传动部件的结构特征，还原了老式自行车零件扎实的设计风格。
