老式山地自行车偏心底支架结构设计

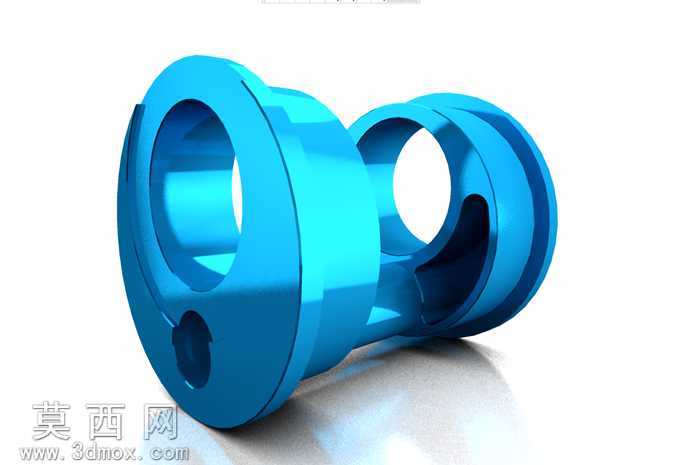

本作品为老式山地自行车配套的偏心底支架三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路搭建，先通过草图绘制确定两端法兰盘的基准轮廓，精准定位偏心孔的偏移距离与孔径参数，保证偏心结构的尺寸公差符合老式山地车中轴的装配要求。建模时先构建两端带凸缘的环形法兰基体，再通过拉伸、切除命令生成中间的连接筒体，筒体与两端法兰采用平滑过渡的圆角处理，避免应力集中问题，同时在法兰对应位置开设定位卡槽，用于装配时与车架的限位结构卡合固定，防止骑行过程中支架出现转动移位。材质渲染阶段选用亮蓝色工程塑料质感的材质表现，模拟尼龙玻纤增强复合材料的外观效果，材质参数调整中加入适当的反光度与粗糙度数值，还原硬质工程塑料表面的哑光带微光泽的视觉特征，渲染时采用影棚级柔光布光，在白色背景下呈现模型的立体轮廓，清晰展现内外壁的结构细节，包括偏心孔的贯通结构、法兰端面的环形凸台、筒体侧面的减重开槽等细节都通过渲染光影清晰呈现。设计思路上参考了老式山地自行车的中轴安装结构，偏心设计可实现中轴位置的微调，适配不同磨损程度的车架安装位，同时兼顾结构强度与轻量化需求，筒体部分的镂空开槽在不降低整体结构刚性的前提下减少了零件自重，两端法兰的加厚设计提升了与车架接触位置的承压能力，避免长期受力出现开裂变形。建模过程中对所有装配接触面都做了公差预留处理，保证后续生成的工程图可直接用于机加工或者注塑开模生产，模型的所有特征都保留了完整的建模历史，方便后续根据不同车型的尺寸需求修改偏心距、孔径、法兰直径等参数，快速衍生出适配不同规格自行车的底支架模型。整体结构经过干涉检查，不存在特征冲突问题，各部分壁厚均匀，过渡圆角半径符合机械加工的工艺要求，无论是用于3D打印制作样件，还是用于数控加工生产金属替换件，都能直接提供准确的三维数据参考。
