自行车传动链节段三维结构设计

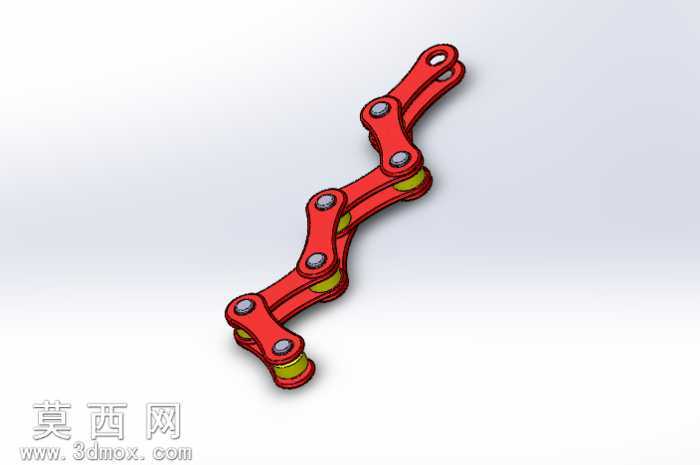

本作品为自行车传动链条的节段三维建模成果，建模过程以真实自行车链的机械结构为核心依据，在三维软件中先完成单个链节的基础轮廓绘制，通过草图约束精准控制内外链板的弧度、销轴孔的同轴度与尺寸公差，确保每一处结构参数都符合自行车链的实际传动配合要求。建模阶段采用多实体配合的方式，分别构建外链板、内链板、销轴、套筒四个核心组成部件，对销轴与链板的过盈配合位置、套筒与内链板的嵌套结构做了精细化的特征处理，还原了链节之间可灵活转动的铰接结构逻辑。材质与渲染环节，针对不同部件匹配对应材质属性：内外链板赋予高饱和度的红色金属烤漆材质，调整材质的粗糙度与反光度参数，模拟金属冲压件表面烤漆的均匀质感与轻微反光效果；销轴端部做金属亮面处理，还原钢制销轴的金属光泽；套筒部分赋予黄绿色工程塑料材质，调整半透明与哑光参数，模拟链节间缓冲衬套的材质观感。渲染阶段采用柔和的影棚布光方案，主光源从斜上方投射，突出链板的曲面轮廓与部件间的层级关系，辅光源补亮铰接缝隙处的暗部，避免结构细节被阴影遮挡，背景选用浅灰白色渐变，让红色链体成为视觉核心，清晰呈现每一处结构细节。设计思路上，选取多节连续链节做弯曲排布，还原链条绕链轮转动时的自然弯曲形态，直观展示链节铰接处的活动范围与配合间隙，既体现链条作为柔性传动件的弯折特性，也清晰呈现单个链节的刚性结构特征，整体模型结构严谨，部件间无干涉错位，可用于自行车传动结构的教学演示、零部件结构参考，也可作为骑行相关三维场景的配套组件使用，模型的结构比例完全参照民用自行车通用链条的尺寸参数制作，具备真实的结构参考价值。
