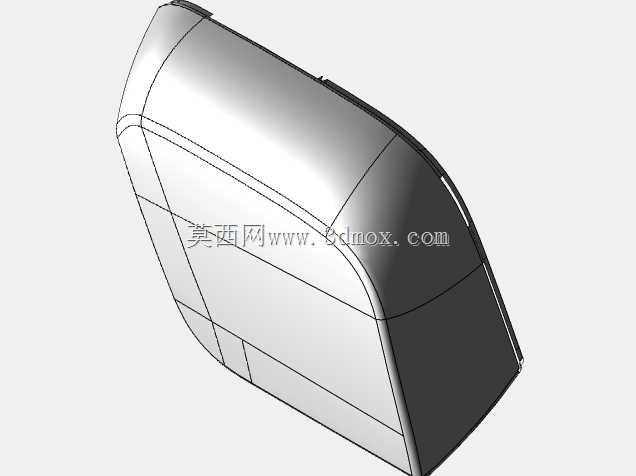

奔驰ACTROS重卡后视镜镀铬装饰盖结构

　　跑干线物流的重卡常年在高速、国道甚至非铺装路面行驶，外饰件的耐用性和贴合度直接影响整车风阻、外观完整性以及后期维护成本，这款适配奔驰ACTROS系列重卡的后视镜镀铬盖，是重卡外饰覆盖件里兼顾防护与装饰属性的典型部件。从实际装车场景来看，该部件直接包覆在重卡外后视镜的外侧壳体上，日常行驶中需要直面高速气流冲击、飞石击打、紫外线长期照射以及不同温湿度环境的侵蚀，镀铬表层除了提升整车外观的精致感，更核心的作用是形成一层致密的防护层，隔绝雨水、融雪剂、扬尘对后视镜基材壳体的腐蚀，延长后视镜总成的使用寿命。

　　从逆向建模的设计逻辑来看，这款部件的建模完全依托实车扫描的点云数据做基准重构，首先通过三维扫描获取原车后视镜外壳的完整外表面点云，在点云处理阶段剔除扫描误差带来的噪点，对齐装配基准面后再做曲面重构，整个过程严格遵循原车的安装边界，保证镀铬盖和后视镜基材壳体的贴合间隙控制在0.5mm以内，避免高速行驶时因为缝隙不均产生风噪，甚至出现部件脱落的风险。外形设计上完全贴合奔驰ACTROS后视镜的流线型轮廓，顺着后视镜的导风曲面做弧度延伸，不会额外增加突出的风阻结构，边缘做了向内的包边处理，包边的翻边角度控制在15度，既能够保证安装时卡扣可以顺利卡入后视镜壳体的预留卡槽，又能避免包边过深导致安装时刮伤原车后视镜的塑料基材。

　　安装匹配层面，该镀铬盖采用卡扣式无损安装结构，不需要对原车后视镜做打孔、打磨等破坏性改动，所有卡扣的位置完全对应原车后视镜壳体上的预留卡位，安装时对准卡位均匀按压即可完成固定，单人操作十分钟内就能完成两侧部件的装配，后期如果出现镀铬层刮花、部件破损的情况，也可以直接拆卸更换，不需要更换整个后视镜总成，大幅降低重卡运营过程中的外饰维护成本。材质选择上，镀铬层的厚度控制在0.03-0.05mm之间，基材采用耐候性ABS工程塑料，能够在-40℃到80℃的环境温度下保持结构强度，不会因为北方冬季的低温出现脆裂，也不会因为南方夏季的暴晒出现表层鼓包、脱落的问题。

　　从实际使用的功能细节来看，该镀铬盖的曲面弧度经过反复校核，完全避开了后视镜的镜面调节行程，不会因为加装装饰盖影响驾驶员调整后视镜角度，同时表层的镀铬处理做了哑光柔化处理？不对，是镜面镀铬但做了角度优化，避免正午阳光直射时产生的反光直射驾驶员视线，消除驾驶安全隐患。在部件的边缘过渡位置，所有棱角都做了R2以上的圆角处理，既避免安装时划伤操作人员的手部，也能减少行驶过程中气流在棱角位置产生的涡流，进一步降低风阻和风噪。对于重卡改装、配件替换以及外饰件建模的从业者来说，这个模型完整还原了实车部件的安装接口、曲面弧度以及壁厚参数，壁厚均匀控制在2.5mm，既保证了部件的结构强度，又不会因为壁厚过大增加不必要的重量，每个卡扣的位置、卡接深度都和实车完全一致，可直接用于配件开模、改装件设计的参考依据，不需要再反复扫描实车做数据校核，能大幅缩短同类型外饰配件的开发周期。
