钢制乘用车轮辋轮辐一体化钢轮结构

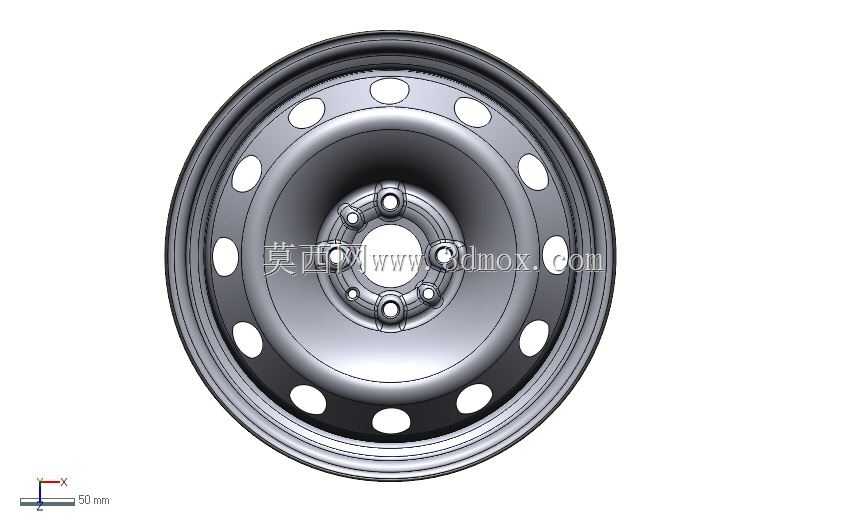

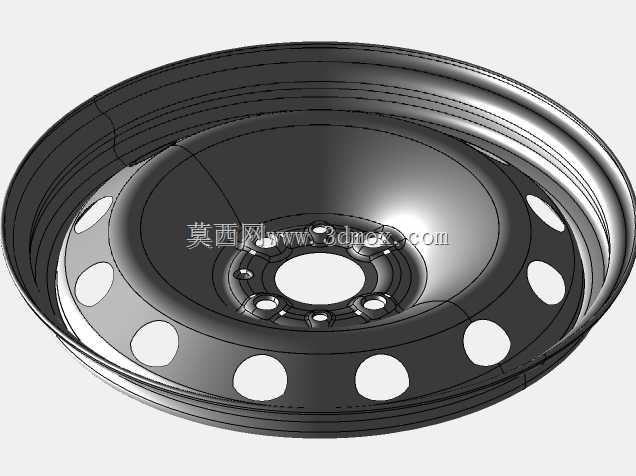

　　在商用车与经济型乘用车的行走系统配置中，钢制车轮始终是兼顾成本、抗冲击性能与维护便利性的核心部件选择，不同于铝合金车轮的低压铸造成型工艺，这类钢轮多采用热轧钢板经冲压、滚型、焊接工序组合成型，能在恶劣路况下承受更高的径向冲击与侧向载荷，常见于货运车辆、入门级家用乘用车、农用作业车辆的行走机构配置中。从结构拆分来看，该钢轮主要由轮辋与轮辐两大核心部分组成，轮辋部分负责与轮胎的胎圈、胎侧配合，形成密封的充气腔体，轮辐则承担连接轮辋与车桥轮毂的传力作用，将车辆驱动力、制动力以及转向过程中的侧向力稳定传递至轮胎接地端。设计过程中首先要匹配目标车型的轮毂安装参数，包括螺栓孔分布圆直径、中心定位孔尺寸、螺栓孔数量与孔径，

　　这部分尺寸直接决定了车轮能否顺利安装到对应车型的轮毂上，若中心孔尺寸偏差超过0.1mm，就会出现车轮安装后跳动量超差，高速行驶时引发整车抖动的问题；螺栓孔的位置度公差需控制在0.2mm以内，避免安装时螺栓受剪切力，长期使用出现断裂风险。轮辋的轮廓尺寸需要严格匹配对应轮胎的规格，包括轮辋名义直径、轮缘高度、胎圈座宽度与角度，常规钢制车轮的胎圈座采用5度倾斜角设计，能保证轮胎充气后胎圈与轮辋紧密贴合，防止高速行驶时轮胎脱圈；轮辋的滚型工序需要保证各段壁厚均匀，过渡圆角处无应力集中，避免车辆重载过坑时轮辋出现开裂变形。轮辐部分的通风孔设计并非仅为美观，这些均匀分布的圆孔一方面能为制动系统提供散热风道，

　　车辆制动时刹车片与刹车盘摩擦产生的热量可以通过通风孔快速散出，避免制动热衰减；另一方面通风孔的排布经过减重优化，在保证轮辐整体结构强度的前提下，尽可能降低车轮的旋转惯量，提升车辆加速与制动的响应速度，同时轮辐上的气门嘴避让缺口需要精准定位，保证轮胎充气时气门嘴能顺利伸出，不会与轮辐发生干涉。从安装边界来看，车轮的偏距是核心参数之一，直接影响轮距与车轮的外倾角度匹配，偏距设计不当会导致轮胎与翼子板、悬挂部件发生刮擦，同时会增加轮毂轴承的轴向载荷，缩短轴承使用寿命；轮辋的轴向跳动与径向跳动公差需要控制在1.2mm以内，保证车辆行驶时的平顺性，避免轮胎出现异常偏磨。这类钢轮的焊接工序采用二氧化碳气体保护焊，将轮辐与轮辋的贴合处整周焊接，

　　焊缝高度需要达到板材厚度的0.7倍以上，焊接后需要经过探伤检测，避免出现虚焊、气孔等缺陷，保证车轮在承受大扭矩冲击时不会出现轮辋与轮辐分离的风险。表面处理方面，钢制车轮多采用阴极电泳加面漆的涂装工艺，电泳层能提升基材的防锈能力，应对雨雪天气、路面融雪剂的腐蚀，面漆层则提升外观辨识度与耐候性，延长车轮的户外使用寿命。在实际选型匹配过程中，除了安装尺寸的匹配，还需要核算车轮的额定载荷，单轮额定载荷需要大于车辆满载时单轮的最大静载荷乘以1.5倍的安全系数，避免车辆重载时车轮出现塑性变形；对于经常行驶在非铺装路面的作业车辆，还可以适当增加轮辐板材的厚度，提升整体抗冲击能力，同时轮辋的轮缘部分可以做加强卷边处理，防止轮胎受侧向冲击时轮缘变形导致轮胎漏气。建模过程中需要重点还原各部分的配合公差，包括轮辋胎圈座的轮廓度、轮辐安装面的平面度、螺栓孔的位置度，这些参数直接决定了模型后续用于工程验证时的参考价值，不同于外观类模型，这类行走部件的三维模型需要准确反映各结构的受力路径，比如轮辐与轮辋的焊接位置、通风孔边缘的圆角过渡、安装面的沉台结构，这些细节都是实际生产中必须控制的工艺点，也是结构仿真分析时的关键应力集中区域。
