钢制轮毂装饰轮罩结构设计方案

　　日常商用车与乘用低配车型的钢制车轮，裸露的冲压轮辋与焊接固定点不仅视觉效果粗糙，轮辋表面的螺栓紧固区域也容易积存泥水、砂砾，长期行驶后会出现螺栓锈蚀、拆卸维护困难的问题，轮罩作为覆盖在钢制轮毂外侧的配套部件，核心作用就是兼顾装饰性与基础防护，同时不影响车轮的动平衡与散热需求。

　　做这类轮罩设计时，首先要卡准对应钢制轮毂的安装边界，轮罩的内圈卡扣定位尺寸必须和轮辋的中心孔、轮辐镂空位置完全匹配，不能出现安装后偏摆、高速行驶脱落的问题。常规适配14-16寸钢制轮毂的轮罩，整体外径要比轮辋的轮缘内径小2-3mm，预留安装后的微调间隙，避免车辆行驶过程中轮罩和轮胎胎侧发生剐蹭；内圈的卡扣结构要对应钢制轮辐的冲压凸起位置做避让，卡扣的卡接深度控制在8-12mm，既保证卡接牢固度，又不会因为卡接过深顶到轮辐内侧的平衡块。

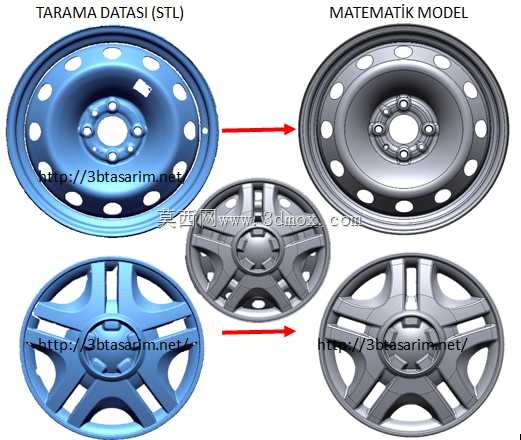

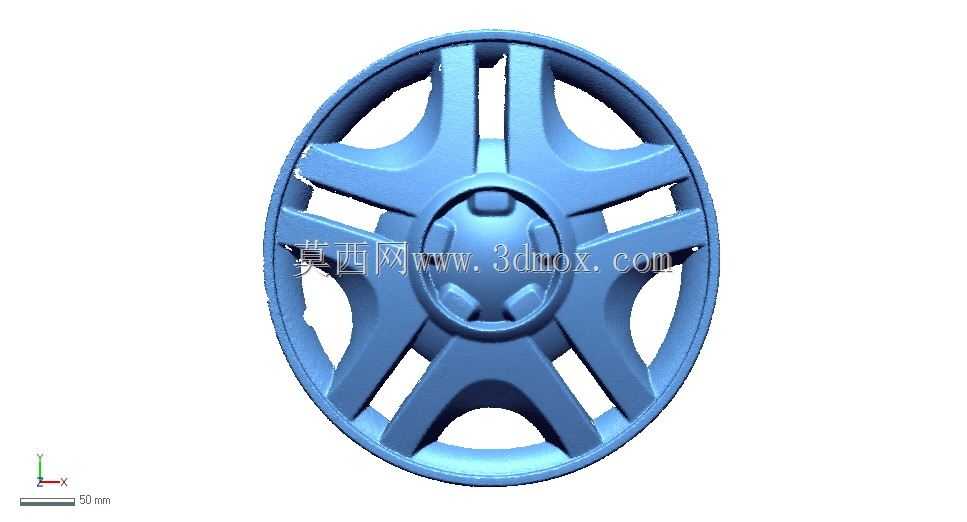

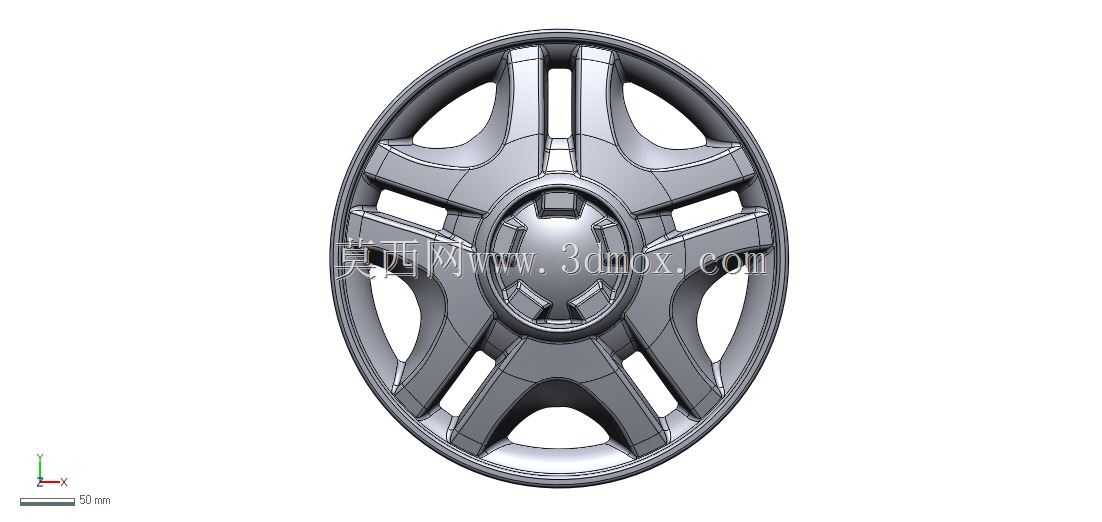

　　从结构设计逻辑来看，这类轮罩多采用改性PP或者ABS材质注塑成型，表面做哑光银或者烤漆质感处理，模拟铝合金轮毂的视觉效果，降低整车的外观成本。轮罩表面的辐条造型不能完全照搬铝合金轮毂的大镂空设计，要在保证造型层次感的同时，预留足够的通风间隙——轮罩和钢制轮辋之间要保留5-8mm的空气流通层，车辆制动时产生的热量可以通过辐条间隙快速散出，避免制动鼓或者制动盘过热影响制动性能。图中展示的两款轮罩造型，分别适配不同风格的钢制轮辐：一款是多圆孔的基础款钢制轮毂，轮罩外圈对应轮辋的圆孔位置做内凹造型，安装后和原车轮辋的镂空位置对齐，不会遮挡轮辋本身的散热通道；另一款是多辐条造型的轮罩，对应带凸起加强筋的钢制轮辐，卡扣位置刚好卡在轮辐的加强筋间隙里，安装后贴合度更高，不容易出现松动异响。

　　实际装车场景里，这类轮罩除了装饰作用，还能减少行驶过程中砂砾、泥水对轮辋螺栓的直接冲击，尤其是北方冬季撒融雪剂的路段，轮罩可以阻挡大部分融雪盐附着在轮辋焊接点和螺栓上，延缓钢制轮辋的锈蚀速度，降低后期轮胎拆卸、轮毂维护的难度。设计时还要考虑轮罩的拆装便利性，卡扣结构要做带导向斜角的设计，徒手就能按压安装，拆卸时用平口工具沿着轮罩边缘的预留缺口轻轻撬动就能取下，不需要额外的专用工具，方便用户后期更换或者清洁。

　　做三维建模过程中，要重点校核轮罩和轮辋的配合间隙，尤其是卡扣位置的形变余量——塑料材质在低温环境下会变脆，卡扣的壁厚要控制在2.5-3mm，根部做R2以上的圆角过渡，避免低温拆装时出现卡扣断裂的问题。轮罩的整体壁厚要均匀，避免注塑过程中出现缩痕、翘曲，表面的造型分模线要设置在轮罩侧面的非外观面，保证正面外观的完整性。另外还要做动平衡校核，轮罩本身的质量偏心要控制在5g以内，安装到轮毂上之后不会额外增加车轮的动平衡校正量，避免高速行驶时出现方向盘抖动的问题。

　　不同车型的轮辋固定螺栓数量不同，对应的轮罩中心孔尺寸也要做匹配：4孔、5孔钢制轮毂对应的轮罩中心装饰盖尺寸要和轮毂中心孔对齐，部分车型的轮毂中心带有车标安装位，轮罩中心要预留对应的标识安装凹槽，不影响原车标识的装配。轮罩边缘要做翻边处理，翻边角度控制在15度左右，安装后翻边刚好卡在轮辋的轮缘内侧，进一步提升固定的牢固度，即使单个卡扣出现松脱，翻边结构也能兜住轮罩，不会直接飞脱引发安全隐患。
