四缸发动机排气歧管结构设计

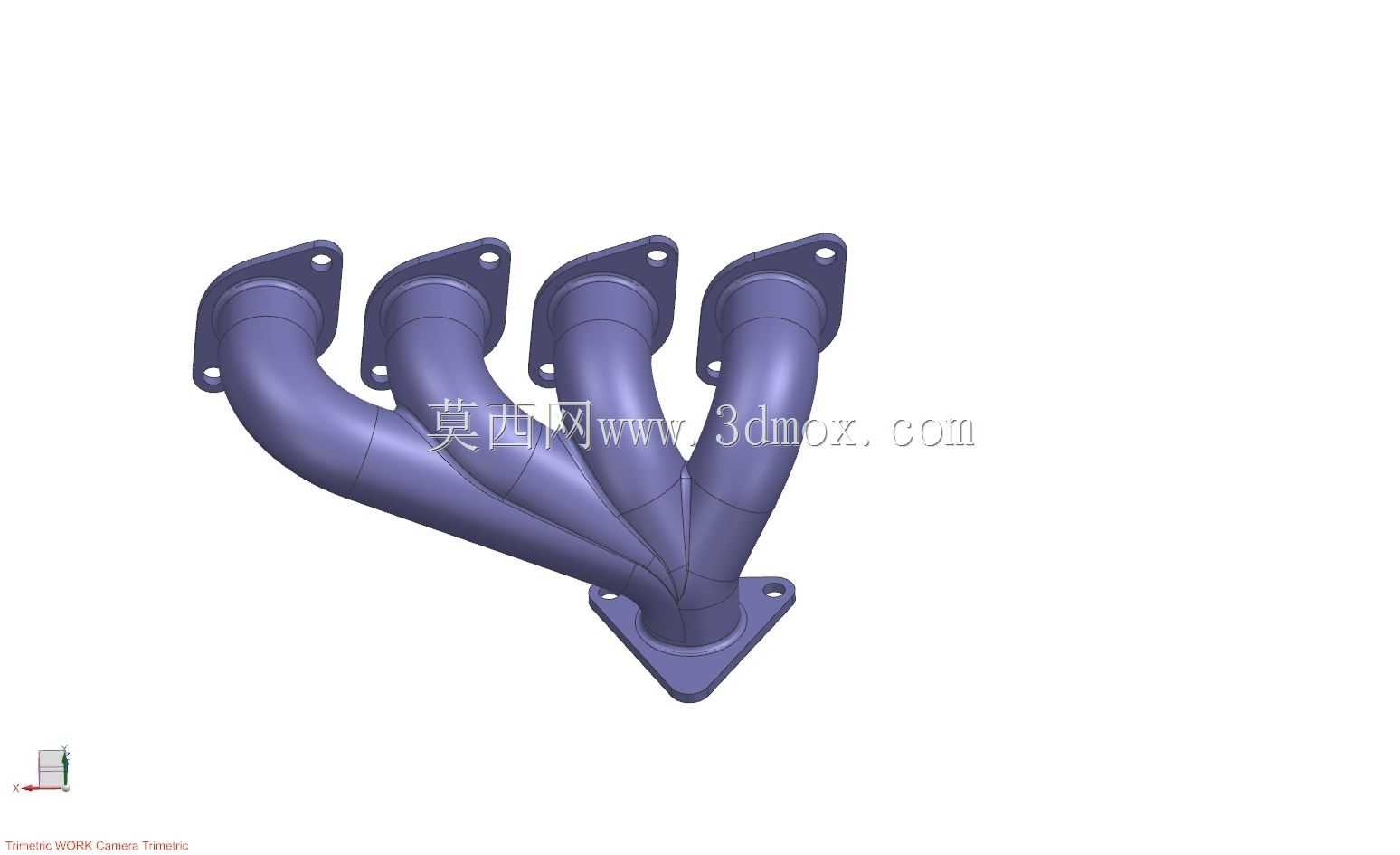

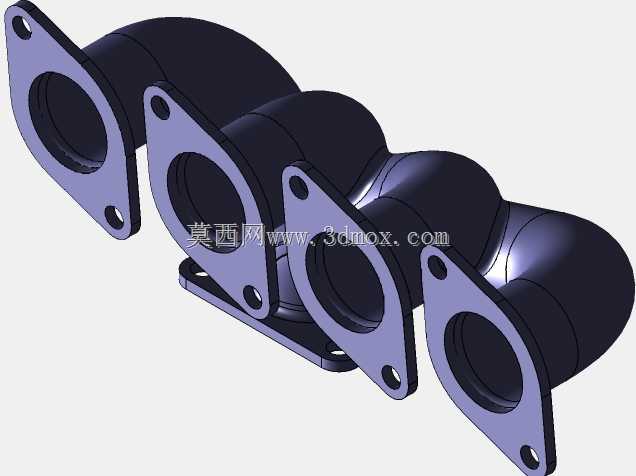

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发阶段需要重点校核的零部件之一。这款四缸机型配套的排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的各缸排气出口，每个支管的弯曲走向经过流道阻力优化，避免各缸排气脉冲在管路内形成相互干扰，降低排气背压对气缸扫气过程的负面影响。从安装边界来看，四个进气端法兰采用统一的两孔安装定位设计，法兰面与气缸盖排气侧密封面完全贴合，安装孔位的同轴度公差控制在0.1mm以内，保证密封垫片压紧后不会出现排气泄漏问题；出气端采用三角形三孔安装法兰，

　　用于对接三元催化器或者涡轮增压器的进气接口，法兰端面的平面度要求不大于0.05mm，避免高温工况下因密封面变形导致的漏气故障。设计过程中首先需要匹配发动机的点火顺序，调整各支管的长度差，尽可能让各缸的排气路径长度偏差控制在5%以内，保证各缸排气阻力一致，避免出现个别气缸排气不充分导致的动力输出不均、积碳加剧等问题。支管的弯曲段采用大圆弧过渡结构，避免直角弯折造成的流道突变，减少排气气流在管路内的涡流损失，同时圆弧过渡的结构也能降低高温排气对管壁的局部冲蚀，延长部件的使用寿命。在实际装车场景中，这类排气歧管多用于1.5L-2.0L排量的直列四缸自然吸气或者小排量涡轮增压发动机，配套乘用车、轻型商用车等车型，

　　工作时需要承受800-900℃的高温排气冲刷，同时还要承接发动机运行过程中的振动载荷，因此结构设计时在支管交汇位置做了壁厚加强处理，避免长期热震与振动共同作用下出现开裂问题。从建模细节来看，每个支管的管径从进气端到出气端采用渐变设计，逐步扩大通流截面，匹配排气气流从各缸排出后汇聚的流量变化，降低气流流速突变带来的噪音与阻力。法兰与支管的连接位置做了圆角过渡，减少应力集中，避免安装紧固时或者热胀冷缩过程中在连接位置产生裂纹。安装孔的位置设计充分考虑了现有量产发动机的缸盖螺栓布局，不需要对缸盖结构做额外修改即可直接适配，降低配套改造成本。在实际使用过程中，排气歧管除了导流排气的基础功能外，其结构设计还会影响发动机的低速扭矩输出特性，

　　合理的支管长度可以利用排气脉冲效应提升气缸的扫气效率，让更多新鲜混合气进入气缸，提升燃烧效率。设计时还需要考虑整车布置的空间边界，整个歧管的外轮廓尺寸控制在缸盖排气侧的预留空间内，不会与周边的发动机悬置、冷却管路、线束等部件发生运动干涉，同时预留了氧传感器的安装位置，满足发动机电控系统对排气氧浓度的检测需求。对于售后维修场景来说，这类一体化结构的排气歧管安装拆卸流程简便，只需要拆装法兰紧固螺栓即可完成更换，不需要对周边部件做大面积拆解，降低维修工时成本。建模过程中对所有的安装面、密封面都做了公差匹配设计，保证加工后的成品能够满足装配要求，管路的内壁光滑度要求也在模型中做了标注，避免铸造过程中产生的内壁毛刺增加排气阻力。
