A型法兰安装超小型同轴连接器三维建模

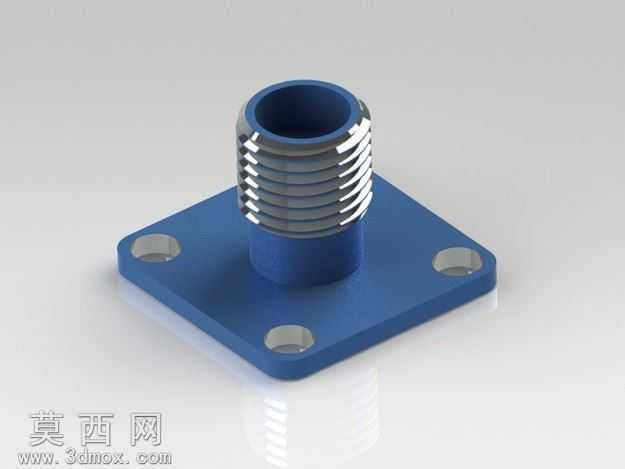

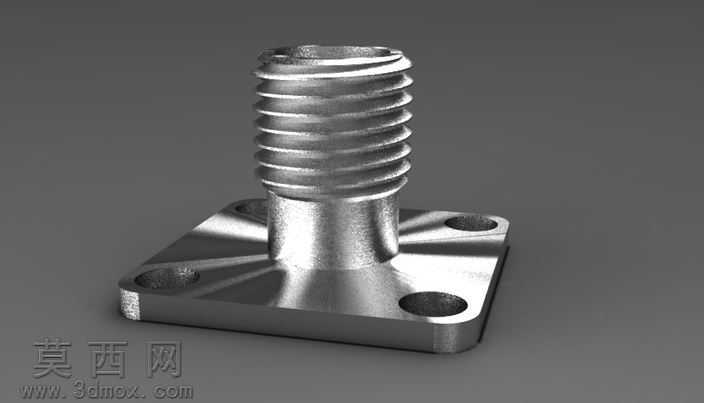

本模型为A型5法兰超小型同轴连接器，采用SolidWorks完成全参数化三维建模，建模过程严格遵循射频同轴连接器的通用设计规范，完整还原了产品的全部结构细节。建模阶段首先以法兰底座为基准进行草图绘制，精准绘制方形法兰的外轮廓，定位四个安装沉孔的相对位置，保证孔位的对称度与安装尺寸符合行业通用标准，法兰与中心导体衔接处做了渐变过渡的拔模处理，既符合实际金属加工的工艺要求，也避免了直角结构带来的应力集中问题。上部的外螺纹结构采用螺旋线扫描切除的方式生成，严格匹配标准螺纹的牙型角、螺距与牙距参数，螺纹收尾处做了自然的退刀槽结构，还原真实机加工螺纹的细节特征。中心导体部分做了同轴度约束，保证与法兰安装面的垂直度，满足射频信号传输的同轴精度要求。材质渲染阶段采用金属不锈钢材质，调整材质的反射粗糙度、金属度参数，还原金属机加工件的细腻金属光泽，法兰表面做了轻微的车削纹理处理，螺纹部分的光影过渡自然，沉孔的内凹阴影效果真实，整体渲染效果贴近实际金属零件的实物质感。结构设计上充分考虑了该类连接器的实际使用场景，方形法兰的四个安装孔可通过螺丝完成面板固定，保证连接器安装后的结构稳定性，上部螺纹结构用于连接适配的同轴接头，中心内孔用于穿设内导体与绝缘介质，整体结构紧凑，符合超小型连接器的尺寸设计要求。建模过程中对所有配合面做了公差预留的参数化设置，可根据实际生产需求调整安装尺寸、螺纹规格、法兰厚度等参数，模型无破面、无重叠几何体，特征树逻辑清晰，可直接导出用于工程图生成、3D打印样件验证或者装配模拟使用，能够帮助设计人员快速完成射频连接系统的整体装配设计，减少重复建模的工作量，也可作为同类连接器设计的参考模板，适配微波通讯、小型电子设备的射频连接场景使用。
