这款减速装置主要适配商用平移自动门、工业车间滑动隔断门、站台屏蔽滑动门等场景的动力输出需求,作为门体驱动系统的核心减速部件,它承担着把驱动电机的高转速低扭矩输出,转化为低转速大扭矩动力来带动门体齿轮齿条传动副的作用,日常运行中需要匹配门体的启停逻辑,实现缓启缓停、遇阻回退的动力匹配,避免门体运行出现冲击、卡顿或者驱动力不足的问题。

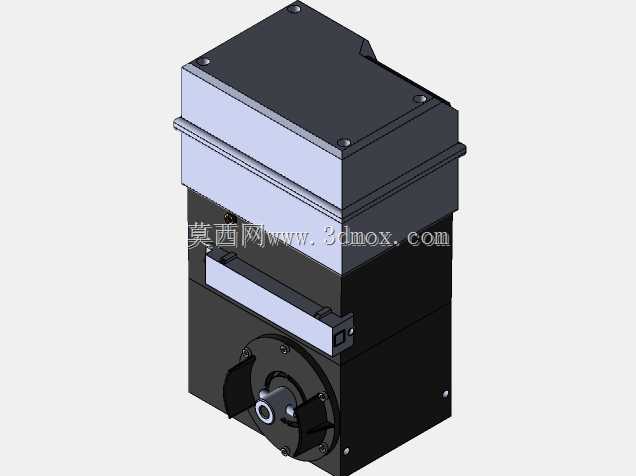

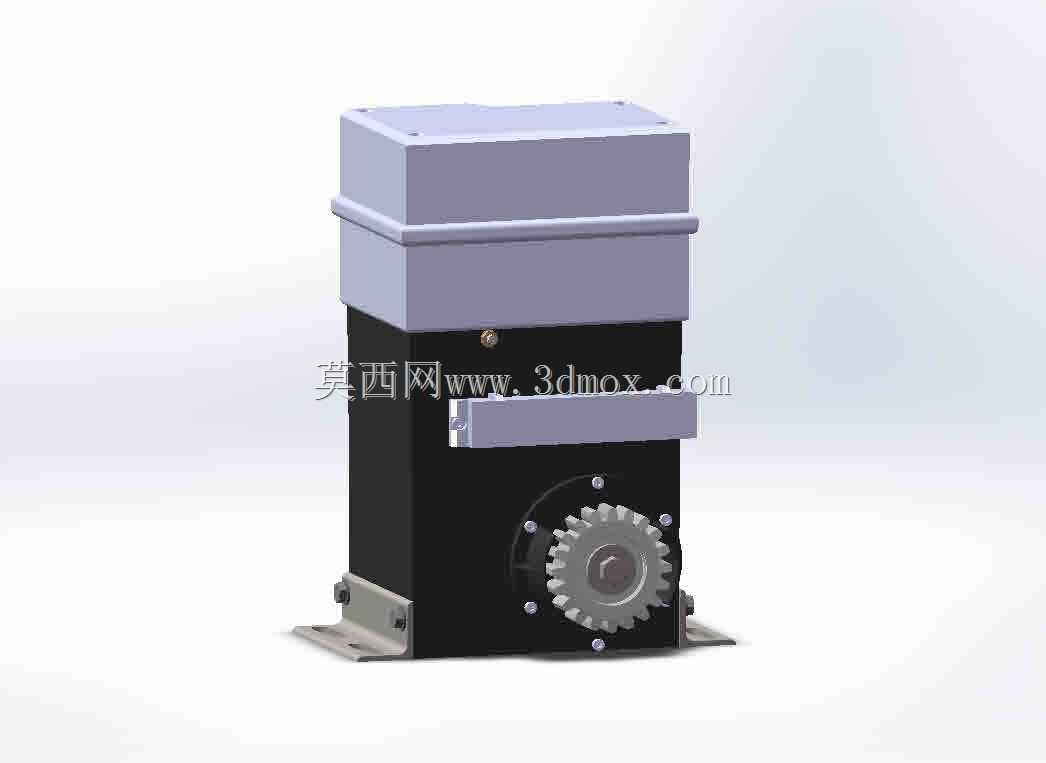

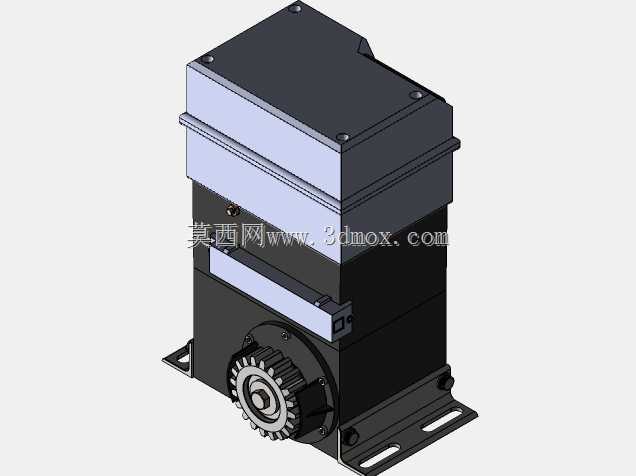

从结构设计逻辑来看,装置采用立式叠层布局,上部为电机安装腔体,可直接适配对应规格的驱动电机同轴安装,省去了额外的联轴器连接结构,减少了传动链路的间隙累积;下部为减速腔体,集成了多级齿轮减速副,最终动力通过侧部外露的输出齿轮向外传递,直接和门体下方或者侧部的固定齿条啮合,不需要额外加装输出链轮或者皮带轮,整体传动链路短,反向间隙控制在较小范围内,能精准匹配自动门的位置控制需求,比如门体的半开位置、全开位置的停靠精度可以控制在毫米级。

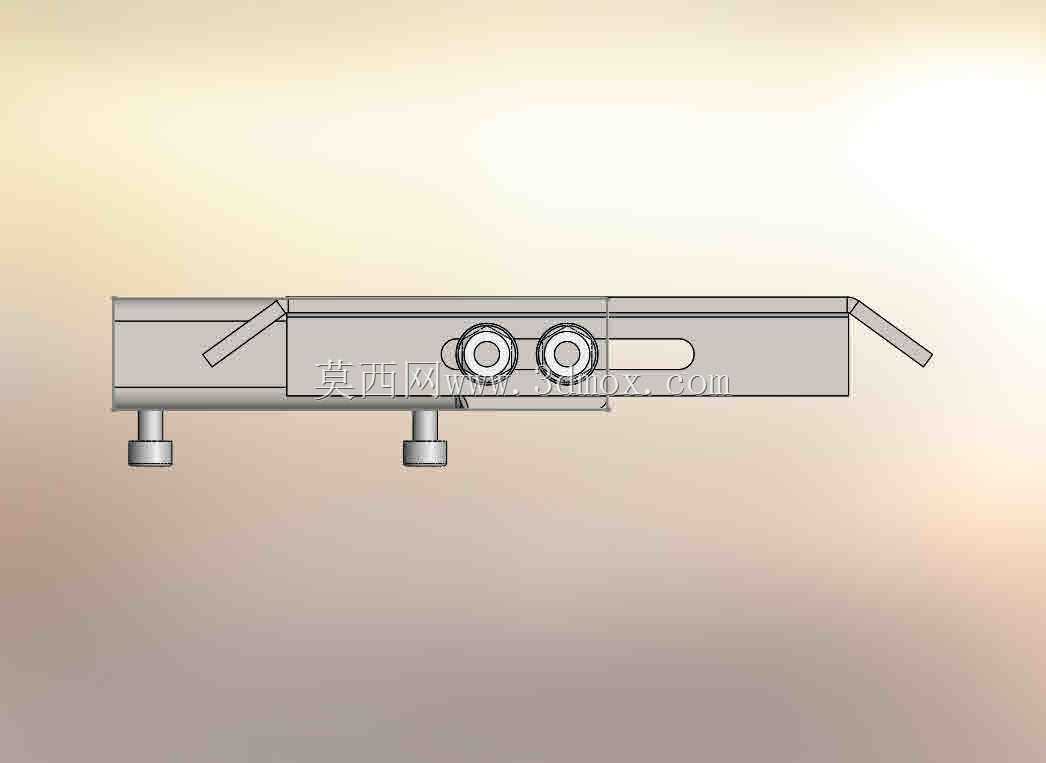

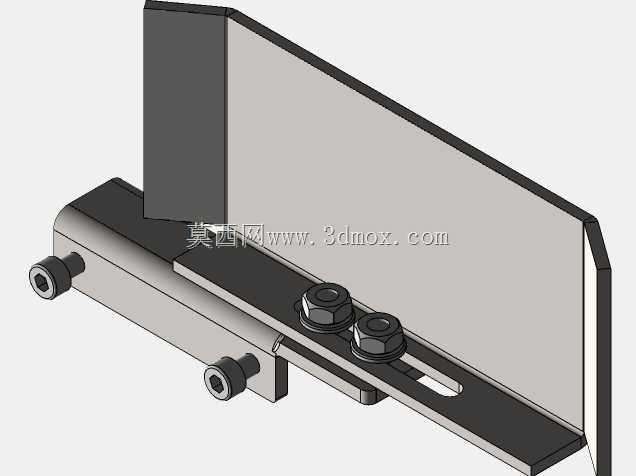

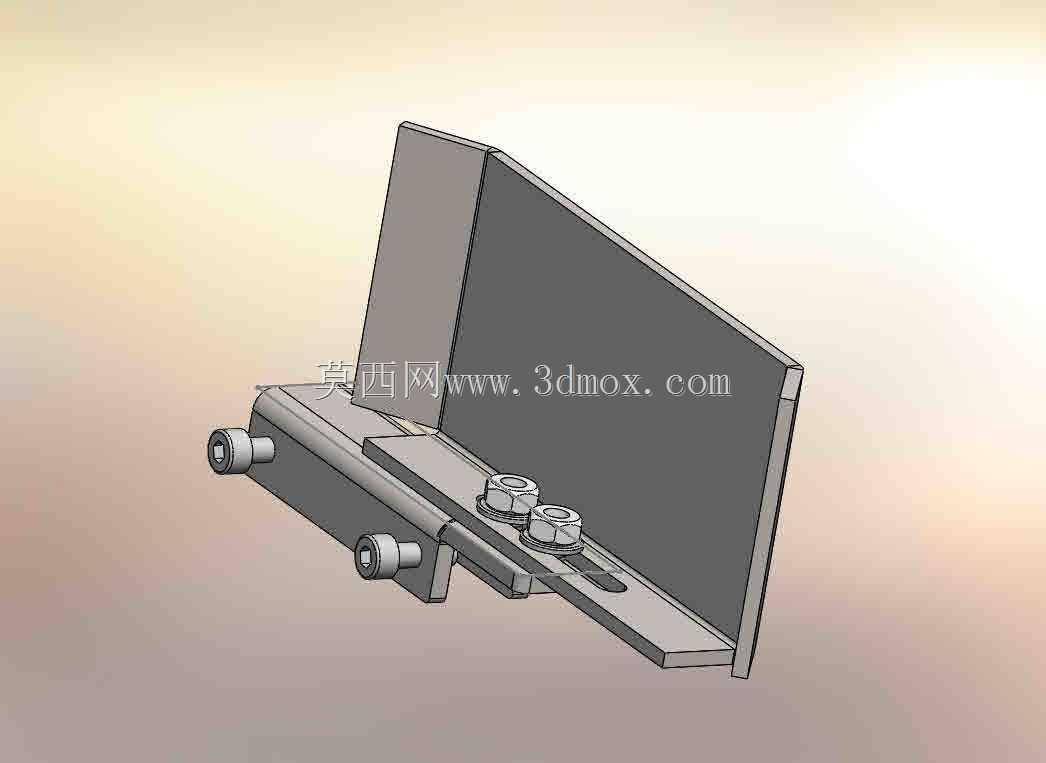

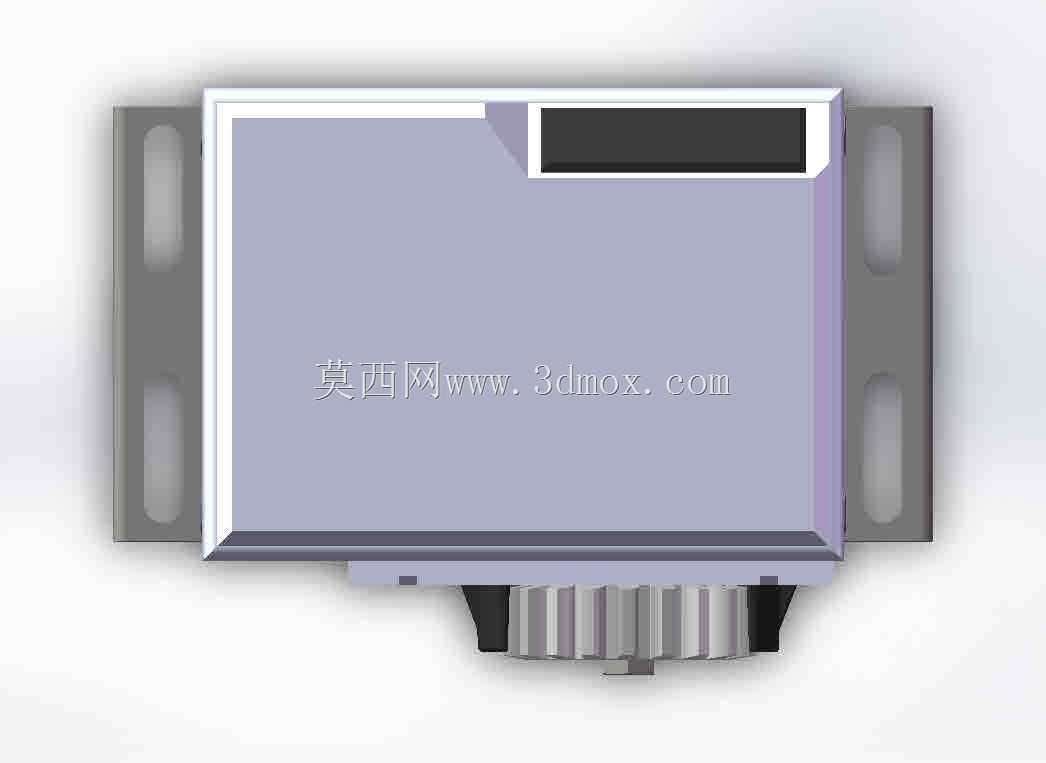

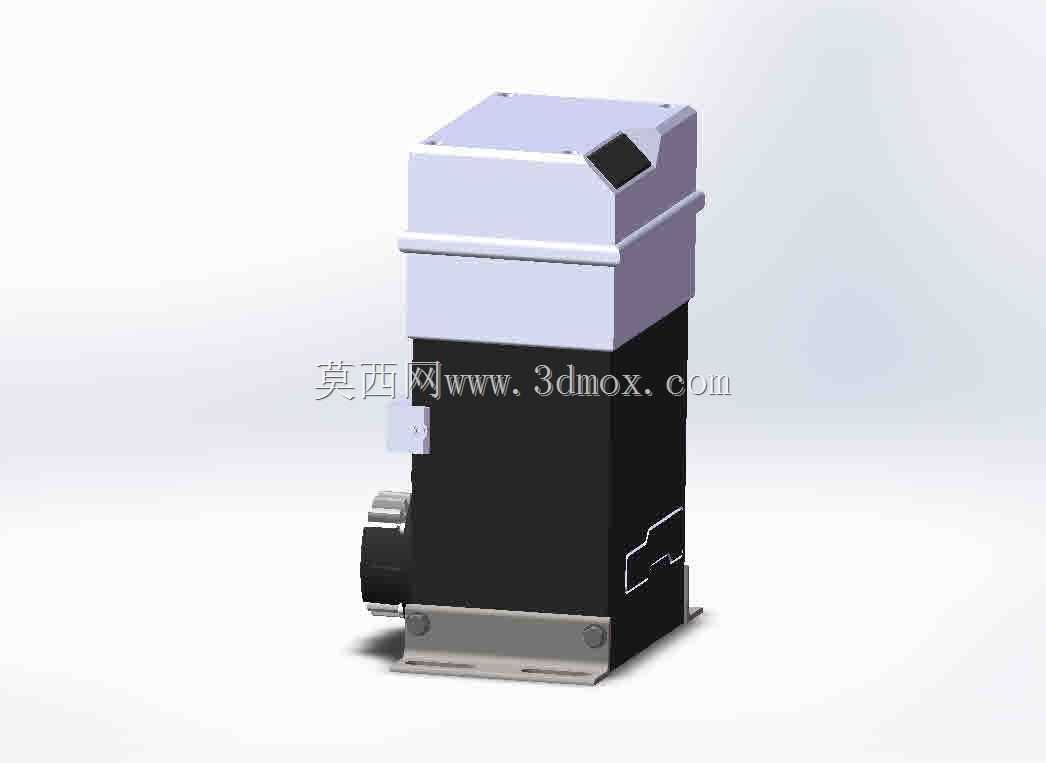

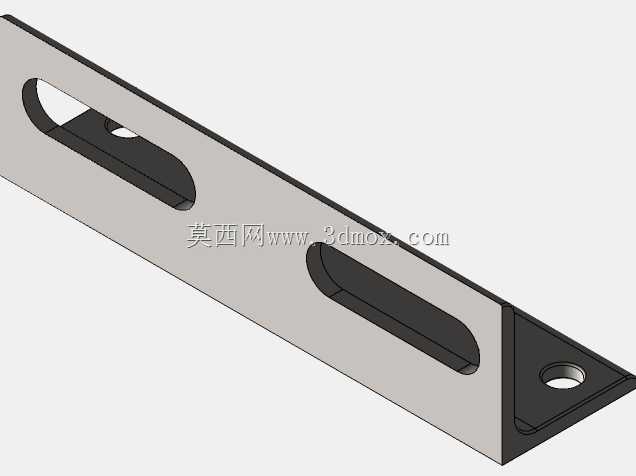

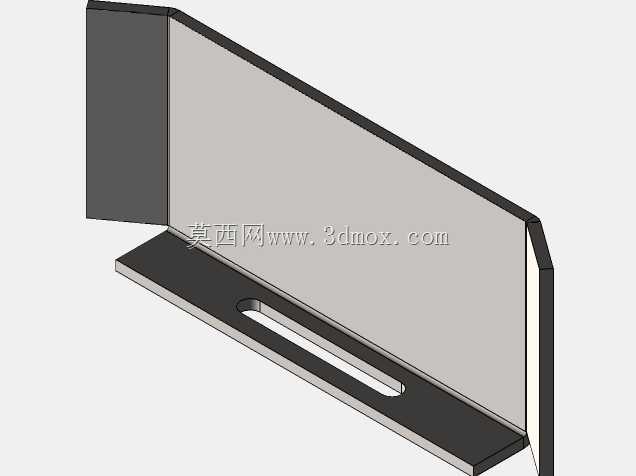

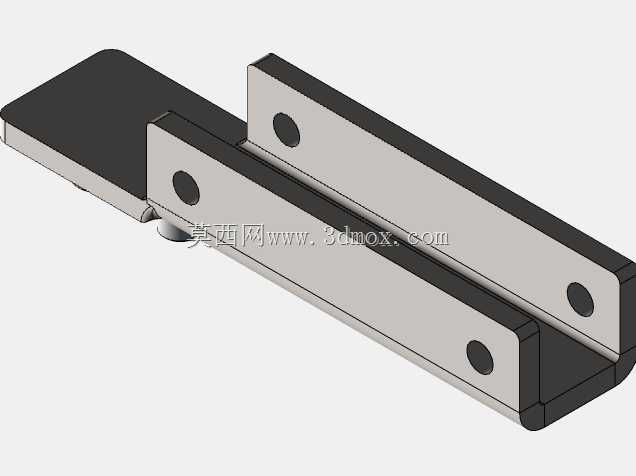

安装边界方面,装置底部采用带安装孔的折边底脚,四个固定孔位呈矩形分布,安装时可以直接通过螺栓固定在门体端部的安装支架上,不需要额外制作转接板;侧部输出齿轮的中心高和底脚安装面的尺寸是固定值,选型时只需要匹配对应模数的齿条安装高度即可完成适配,不需要反复调整中心距。整体外形为立式长方体结构,上部电机腔体的截面尺寸略大于下部减速腔体,外部没有突出的突兀结构,安装后可以直接嵌入自动门的上部导轨端罩或者下部驱动仓内,不会额外占用门体运行的通道空间,适配多数常规自动门的安装预留空间尺寸。

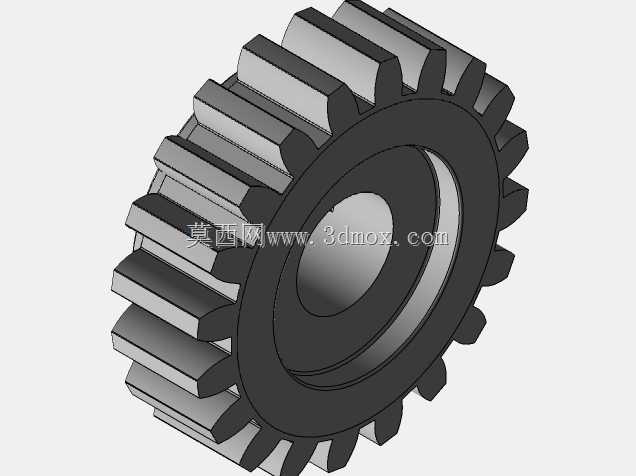

功能特性上,装置的箱体采用分体式拼接结构,上部电机腔和下部减速腔之间通过密封止口配合,日常维护时不需要完全拆解整个箱体,只需要拆开对应腔体的端盖就可以检查齿轮啮合状态、补充润滑脂;输出齿轮采用外露式设计,和齿条啮合的位置预留了足够的容屑空间,长期运行中齿条上附着的灰尘、杂物不会被卷入减速箱体内部,降低了密封件的磨损风险。考虑到自动门的使用频率,减速箱内的齿轮副采用硬齿面设计,正常工况下的使用寿命可以覆盖门体数十万次的启停循环,不需要频繁更换易损件。
在实际选型适配时,这款减速装置的输出扭矩可以覆盖单扇重量100kg到300kg区间的平移滑动门,不需要额外增加减速级;装置的动力输入轴和上部电机的配合采用止口定位+平键传递扭矩的方式,更换不同功率的适配电机时,只需要匹配对应止口尺寸的电机端盖就可以完成装配,通用性较强。针对不同的安装场景,比如重型工业滑动门、轻型商用玻璃自动门,只需要调整内部齿轮副的减速比,就可以匹配不同的门体运行速度要求,不需要改变外部的安装尺寸和外形结构,能减少安装支架的重复设计工作量。

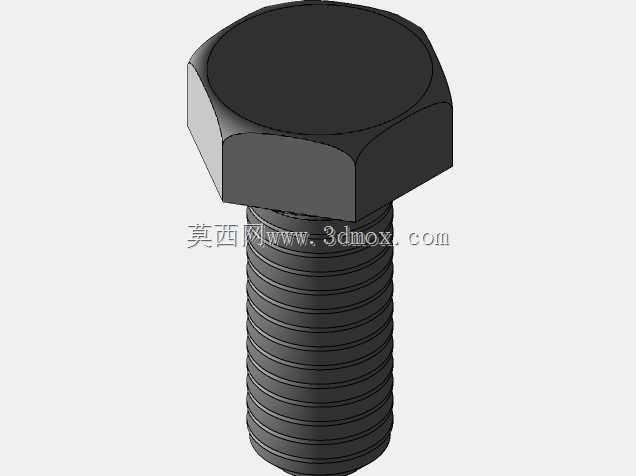

从建模细节来看,整个装置的所有配合面都做了公差适配的结构预留,比如轴承安装位的台阶尺寸、密封件的安装槽深度、齿轮的啮合侧隙预留,都符合常规机械加工的精度要求,按照模型导出的工程图可以直接投入生产加工,不需要额外调整结构尺寸。外部的接线盒位置、固定螺栓的沉头深度、底脚安装孔的倒角都做了还原,能直接用于自动门驱动系统的装配干涉检查、运动仿真模拟,提前排查安装过程中可能出现的空间干涉、传动卡滞等问题。
- 上一篇:球磨机混合器转鼓动力传动装置
- 下一篇:紧凑型摆线减速传动机构三维结构
- 全部评论(0)
- 模板大小: 7.19 MB
- 售价:5金币
- 下载次数: 536
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 减速机
