紧凑型摆线减速传动机构三维结构

　　在精密传动场景里，很多设备都受限于安装空间的约束，常规的渐开线齿轮减速结构要么单级减速比做不大，要么多级串联后整体轴向、径向尺寸超标，很难塞进紧凑的设备腔体里，摆线减速结构就是针对这类痛点开发的传动方案。从实际应用场景来看，这类紧凑结构的减速机构常被用在协作机器人关节、小型自动化输送线的驱动端、精密检测设备的进给传动、医疗辅助设备的动力传输环节，这些场景共同的特点就是留给传动部件的安装空间十分有限，同时还要求传动过程具备较高的减速比，输出端能承受一定的冲击载荷，不会因为频繁启停出现打齿、传动失效的问题。

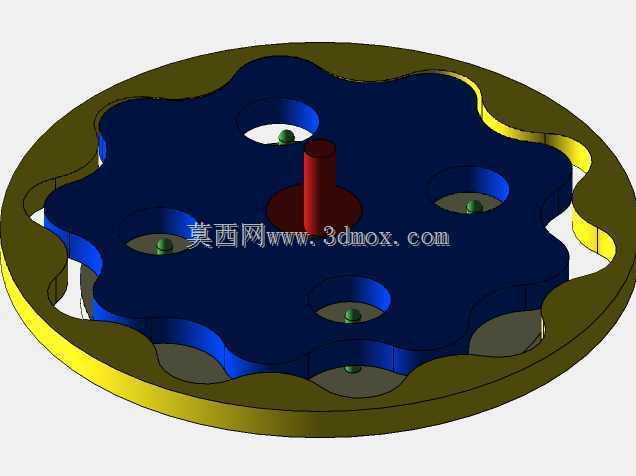

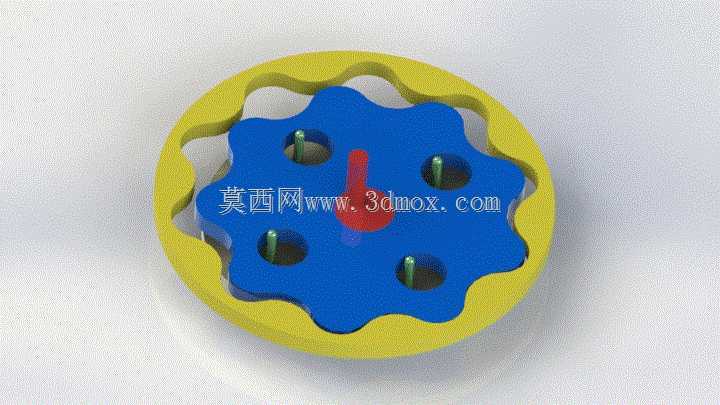

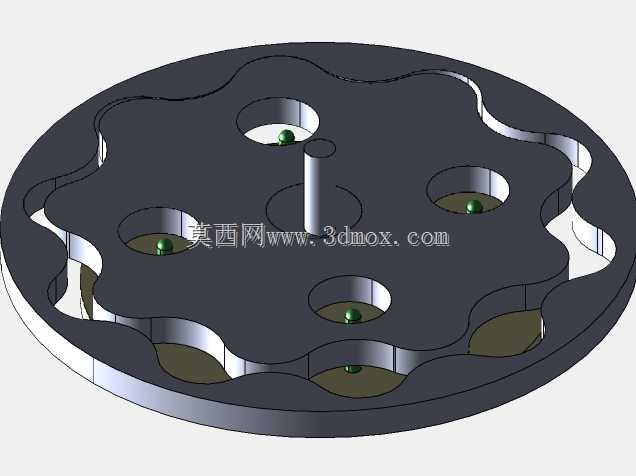

　　这套摆线减速结构的核心传动逻辑，是依靠摆线轮与针齿壳的少齿差啮合来实现大减速比传动，和常规齿轮传动的多齿啮合特性不同，摆线传动在运行过程中同时参与啮合的齿数占总齿数的比例很高，所以整体的承载能力比同尺寸的普通齿轮减速器更强，抗冲击过载的表现也更突出。从结构组成来看，外侧的黄色环形件是针齿壳，内侧均匀分布的针销是和摆线轮啮合的传动部件，中间蓝色的异形轮就是摆线轮，摆线轮的齿廓是经过修正的摆线等距曲线，加工过程中需要严格控制齿廓的形位公差，否则运行时会出现卡顿、传动间隙超标的问题。摆线轮上均匀分布的通孔是为了安装偏心输出机构的销轴，偏心输入轴转动时会带动摆线轮做平面偏心运动，通过销轴把摆线轮的低速自转运动传递到输出端，实现减速输出。

　　从设计思路层面讲，这套结构在初始建模阶段就优先考虑了安装边界的约束，整体采用扁平式的径向布局，没有额外的轴向凸起结构，所有传动部件都整合在环形针齿壳的内部空间里，径向尺寸控制在极小的范围内，轴向厚度也做了压缩，能直接嵌入到设备的安装腔体中，不需要额外预留过多的安装避让空间。设计时特意将针齿销的安装孔做了等距均匀排布，保证装配时针齿壳的受力均匀，不会出现单侧偏载导致的磨损加剧问题；摆线轮上的销轴孔位置度公差要求控制在微米级，避免装配后输出端出现跳动超标的情况。偏心轴的偏心距是整个设计的核心参数，偏心距过大会导致摆线轮运动过程中的惯性力增大，运行振动和噪声明显上升，偏心距过小则会导致齿廓啮合的重叠系数下降，承载能力降低，所以在参数匹配时需要结合目标减速比、额定输出扭矩反复校核偏心距的取值，平衡传动性能与运行平稳性的关系。

　　在实际选型适配时，需要注意这类摆线减速结构的输入轴通常需要连接高速动力源，比如伺服电机、步进电机的输出轴，安装时要保证输入轴与电机轴的同轴度，避免偏心额外附加载荷导致轴承过早失效。输出端的连接法兰需要和负载端的安装止口匹配，止口的配合公差建议选用小间隙配合，既方便装配，又能保证输出端的同轴度要求。因为摆线传动的啮合属于多齿共轭啮合，日常运行时的润滑要求比普通齿轮传动更严格，初期装配时需要在针齿壳内部填充足够的润滑脂，保证针销和摆线轮齿廓之间能形成稳定的油膜，减少长期运行的磨损量。和同减速比的行星齿轮减速器相比，这套摆线结构的零件数量更少，没有复杂的多级行星架、多组行星轮的装配环节，整体装配难度更低，批量生产时的一致性更容易控制。在小功率、大减速比、小安装空间的传动场景下，这种结构的综合优势非常明显，既可以作为独立的减速模块直接集成到设备中，也可以根据具体的设备安装需求对针齿壳的外形、输出轴的连接形式做定制化修改，适配不同的安装接口。建模过程中所有的配合面都做了装配间隙的预留，考虑了实际加工时的尺寸公差带，不会出现理论模型无间隙、实际生产装配干涉的问题，针齿销和针齿壳的安装孔、销轴和摆线轮的通孔之间都预留了合理的配合间隙，既能保证传动过程中零件有微小的浮动空间实现均载，又不会因为间隙过大导致传动回差超标，满足精密传动场景对回程误差的控制要求。
