球磨机混合器转鼓动力传动装置

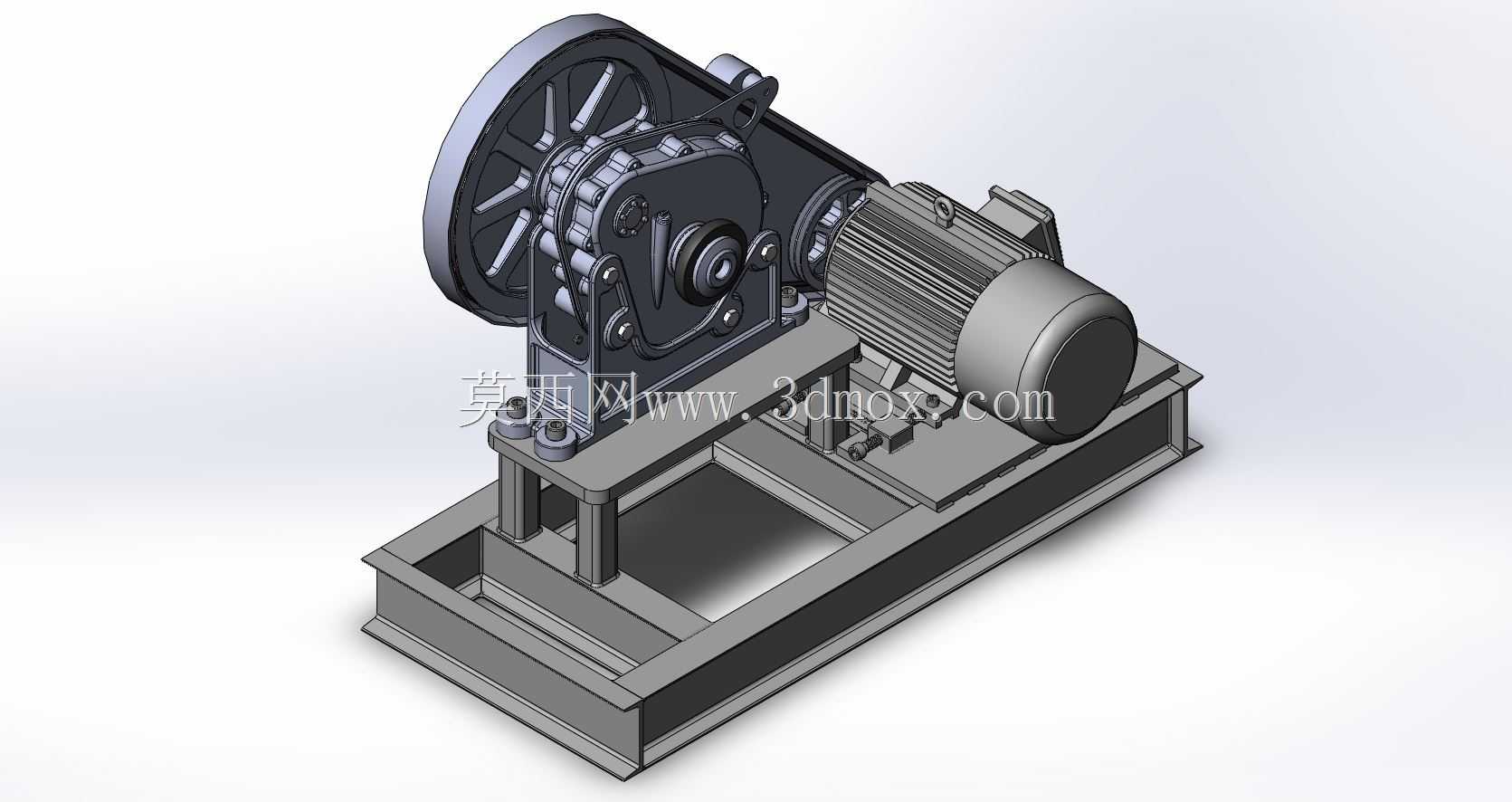

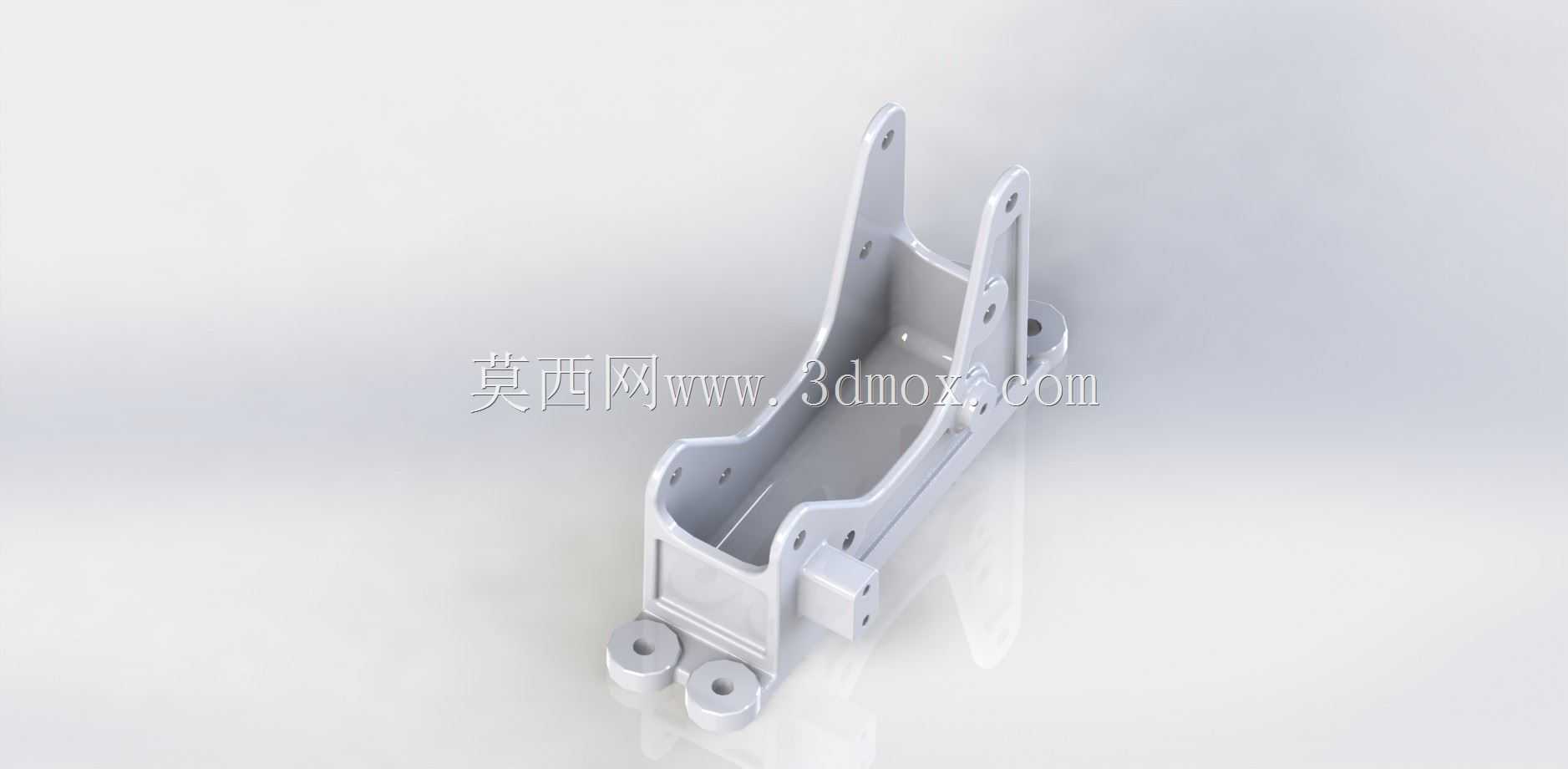

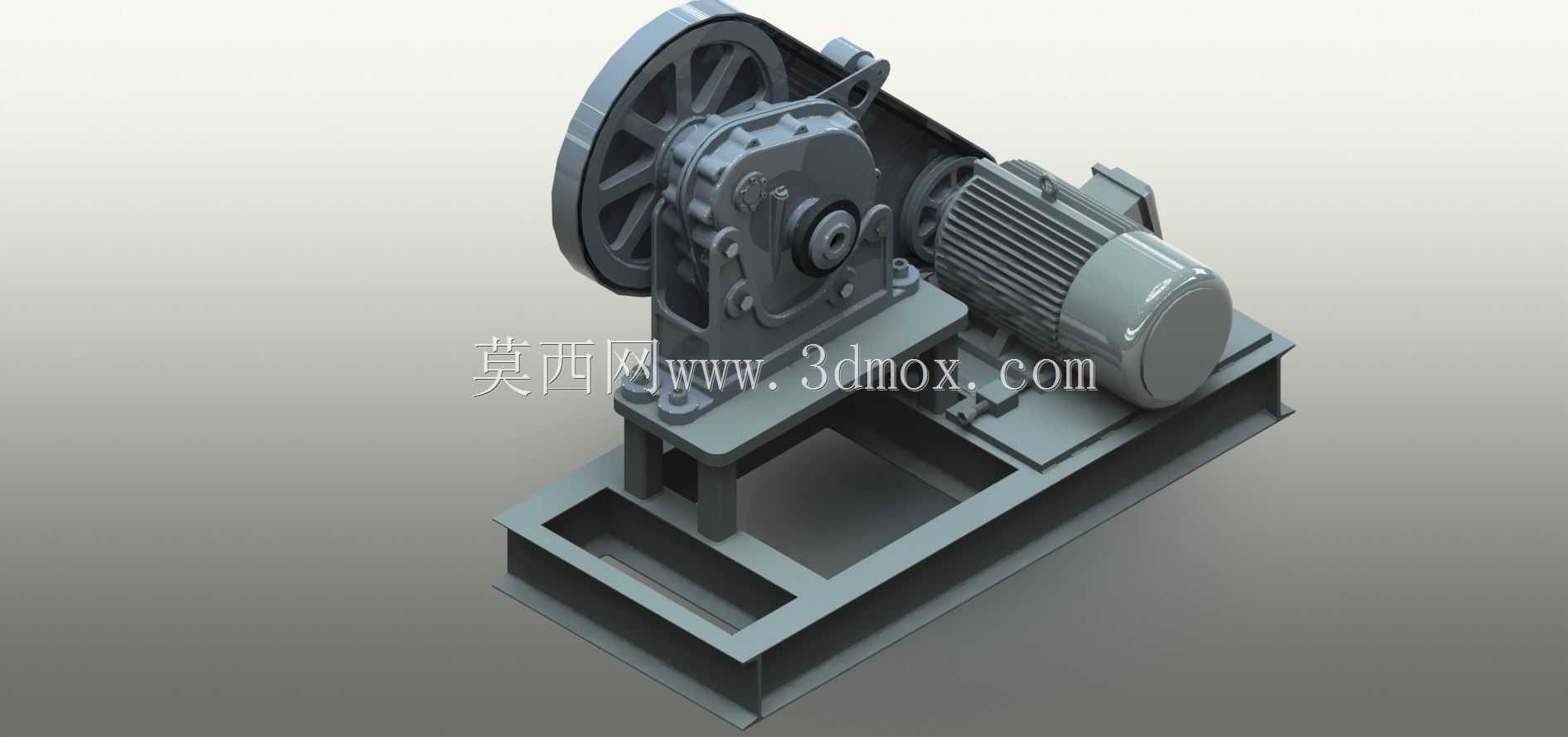

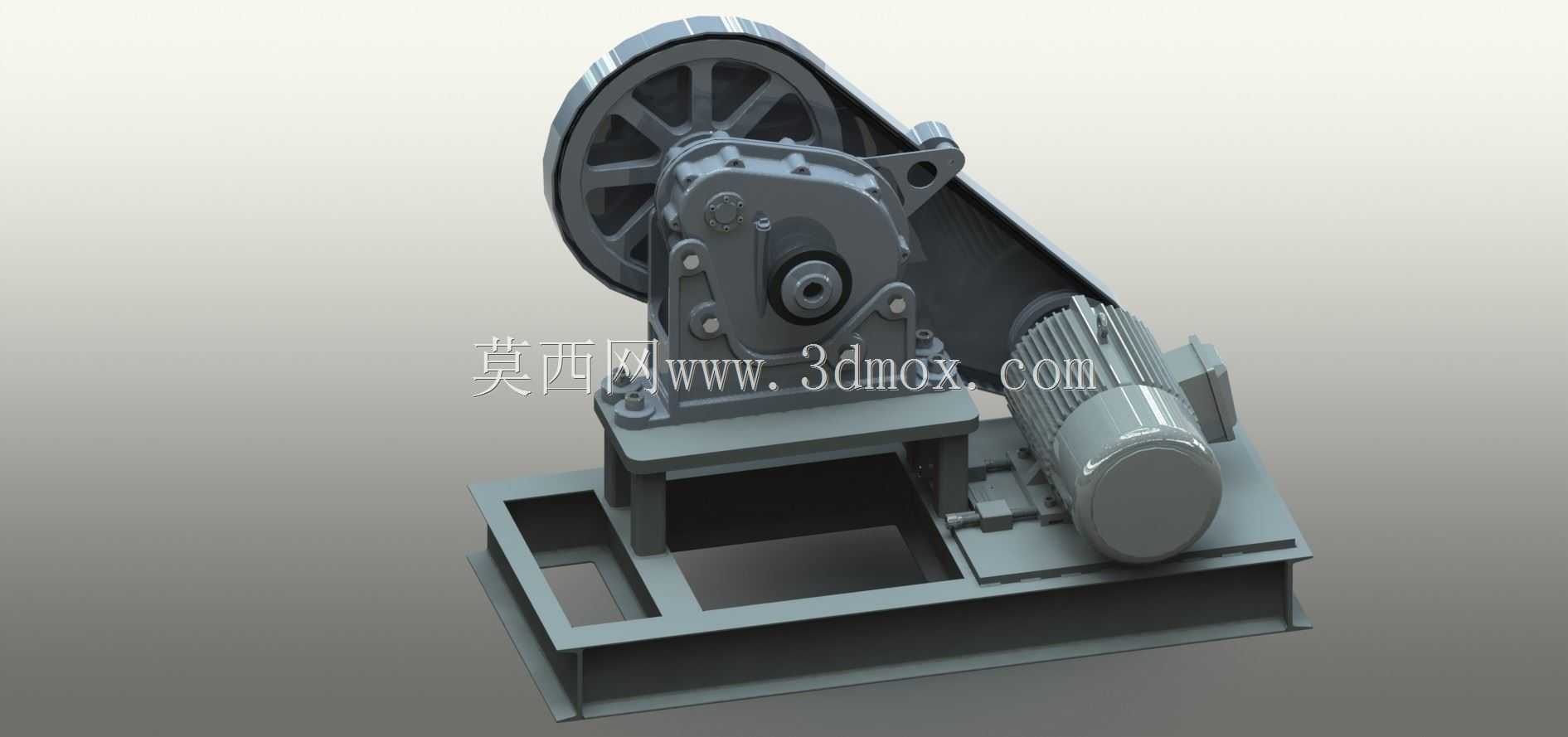

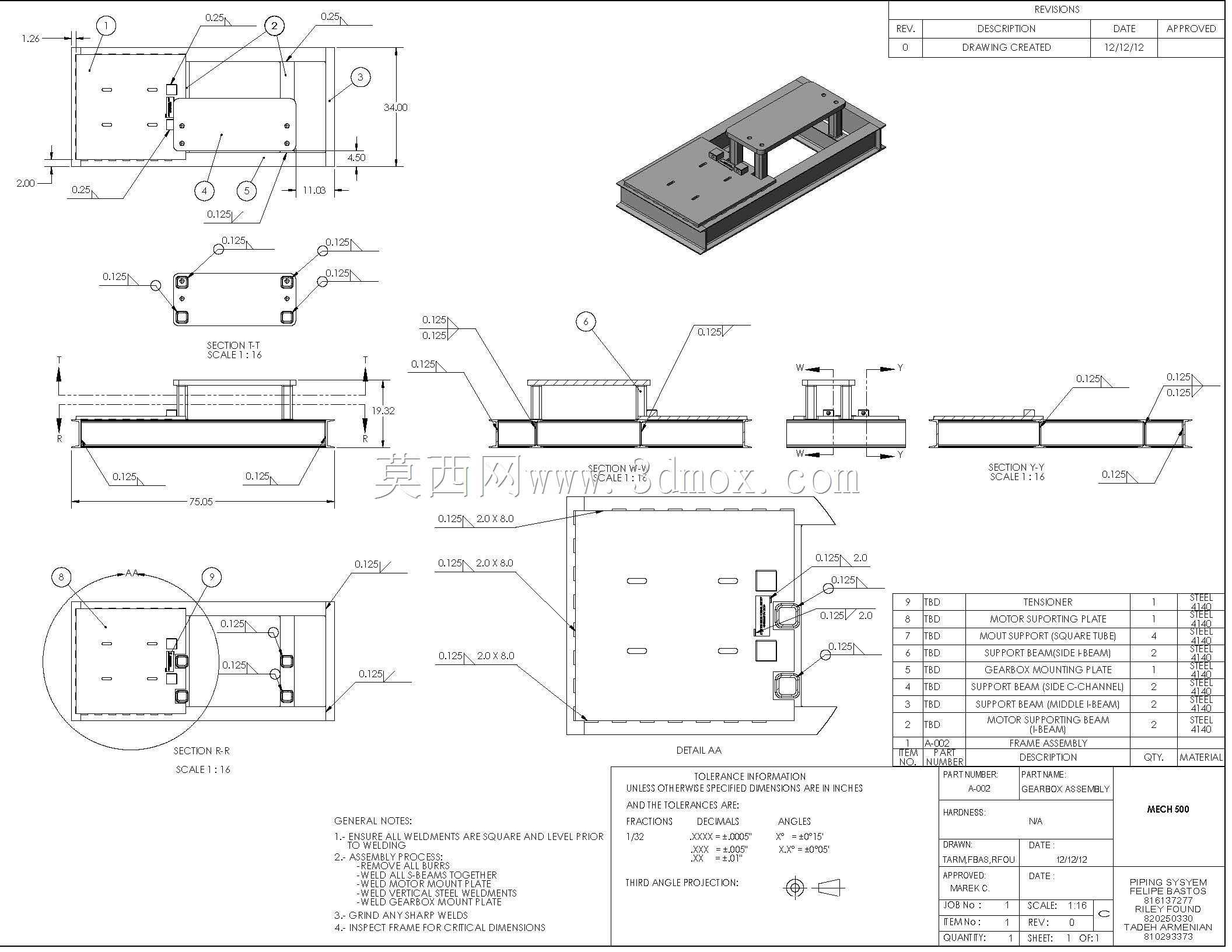

　　这套动力传动单元主要面向建材、矿山、粉体加工行业的混合器、球磨机类转鼓设备配套，适配最大直径44英寸、长度60英寸的卧式转鼓负载，额定工作转速设定在850RPM，整套装置集成驱动电机、减速机构、传动带轮与安装底座，可直接作为独立动力模块对接转鼓主轴，无需额外搭建分散的传动支撑结构。从实际工况适配角度看，这类转鼓设备长期运行在重载、多粉尘的车间环境，部分工况还伴随启停频繁、负载波动大的特点，设计阶段首先要解决的是传动链的刚性与抗冲击能力，因此整套装置的底座采用型钢焊接框架结构，预留了充足的地脚安装孔位，安装时可直接通过膨胀螺栓固定在混凝土设备基础上，底座的加工平面统一经过铣削处理，保证电机、减速机的安装同轴度公差控制在0.1mm以内，

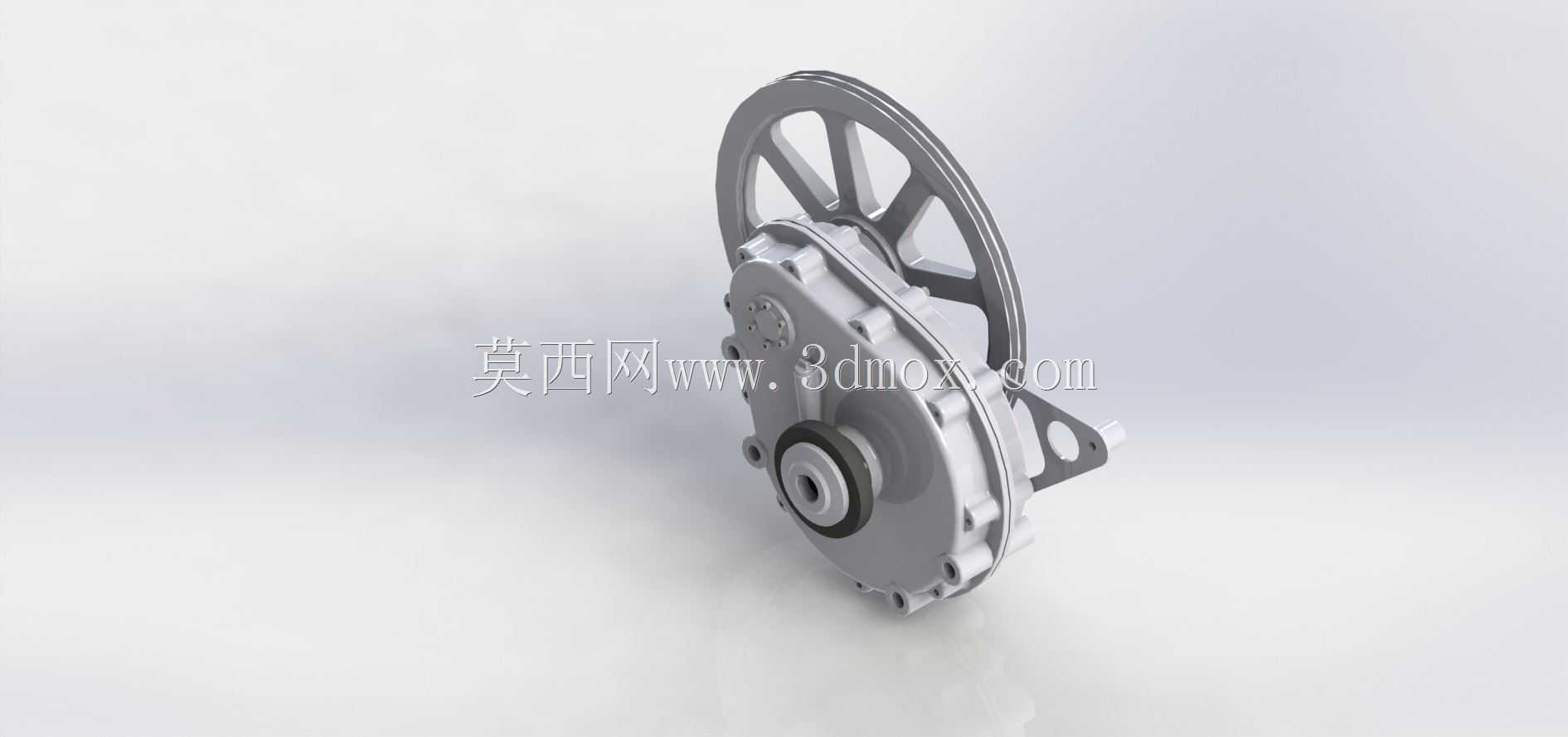

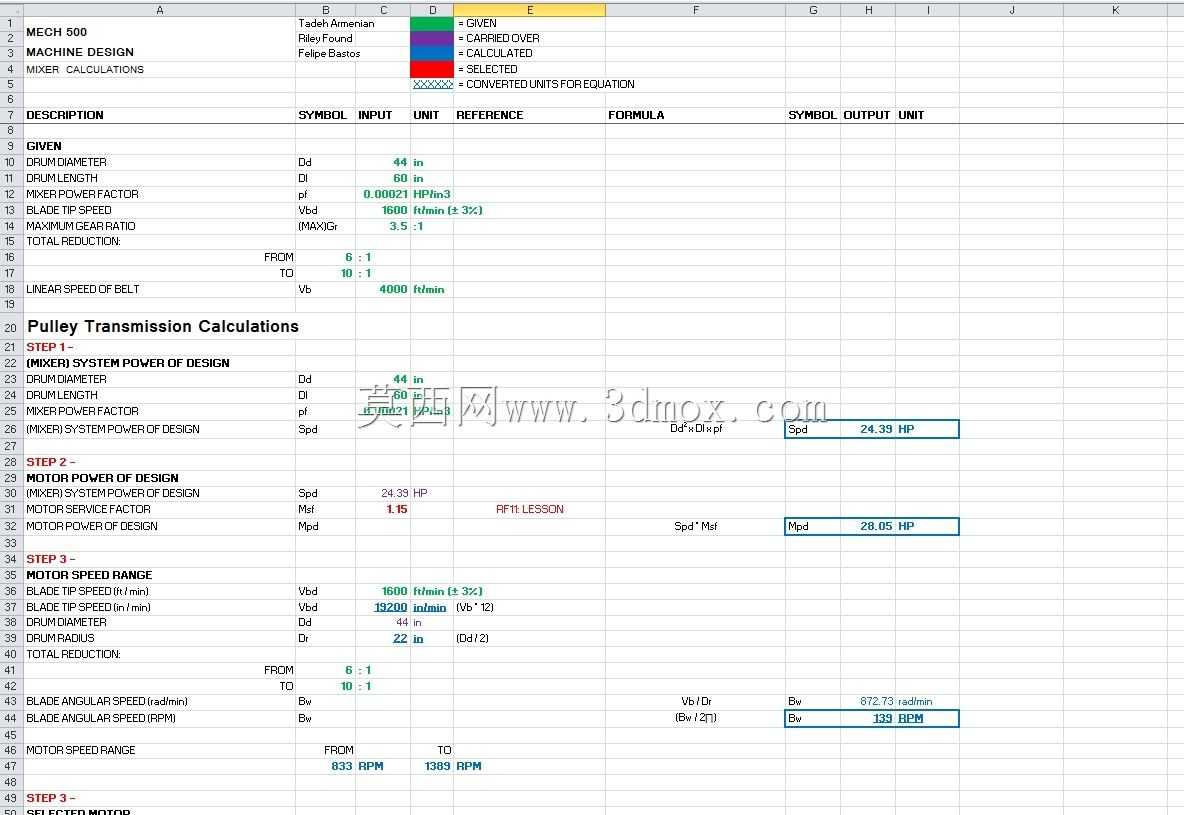

　　避免长期运行出现轴系偏磨、带轮跑偏的问题。减速机构采用蜗轮蜗杆与齿轮组合的减速结构，输入端通过V带与驱动电机连接，带传动结构一方面可以缓冲转鼓启动时的瞬时冲击，另一方面当转鼓出现卡料过载时，皮带可通过打滑实现过载保护，避免硬连接状态下的齿轮打齿、电机烧损问题；输出端直接对接转鼓主轴，输出扭矩经过减速比放大后可完全覆盖44in×60in规格转鼓在混合、粉磨工况下的峰值扭矩需求，所有工程计算阶段都针对轴承载荷、齿轮接触强度、轴系挠度做了最低安全系数校核，确保连续运行状态下的零部件寿命满足工业生产的连续作业要求。从安装边界来看，整套装置的横向、纵向安装尺寸都经过紧凑化优化，电机布置在底座侧方，带轮传动段设置了安全防护罩的安装位，

　　现场安装时不需要额外预留过大的检修通道，日常维护仅需定期检查皮带张紧度、减速机润滑油位即可，不需要拆解整套传动结构。在功能特性上，这套动力单元的输出转速匹配转鼓的最佳工作线速度，既可以保证混合工况下筒内物料的抛落、搅拌效果，也能满足球磨工况下钢球对物料的冲击粉磨效率，不会出现转速过高导致物料贴壁、转速过低导致粉磨混合效率不足的问题。设计过程中针对不同工况的负载特性，对减速机的壳体做了加强筋优化，壳体采用铸铁材质铸造，可有效吸收齿轮啮合过程中的振动，降低运行噪音；电机底座预留了腰型调节孔，可通过调整电机位置实现皮带张紧度的快速调节，不需要拆卸其他零部件即可完成皮带更换、张紧操作。整套装置的轴系密封都采用接触式油封，

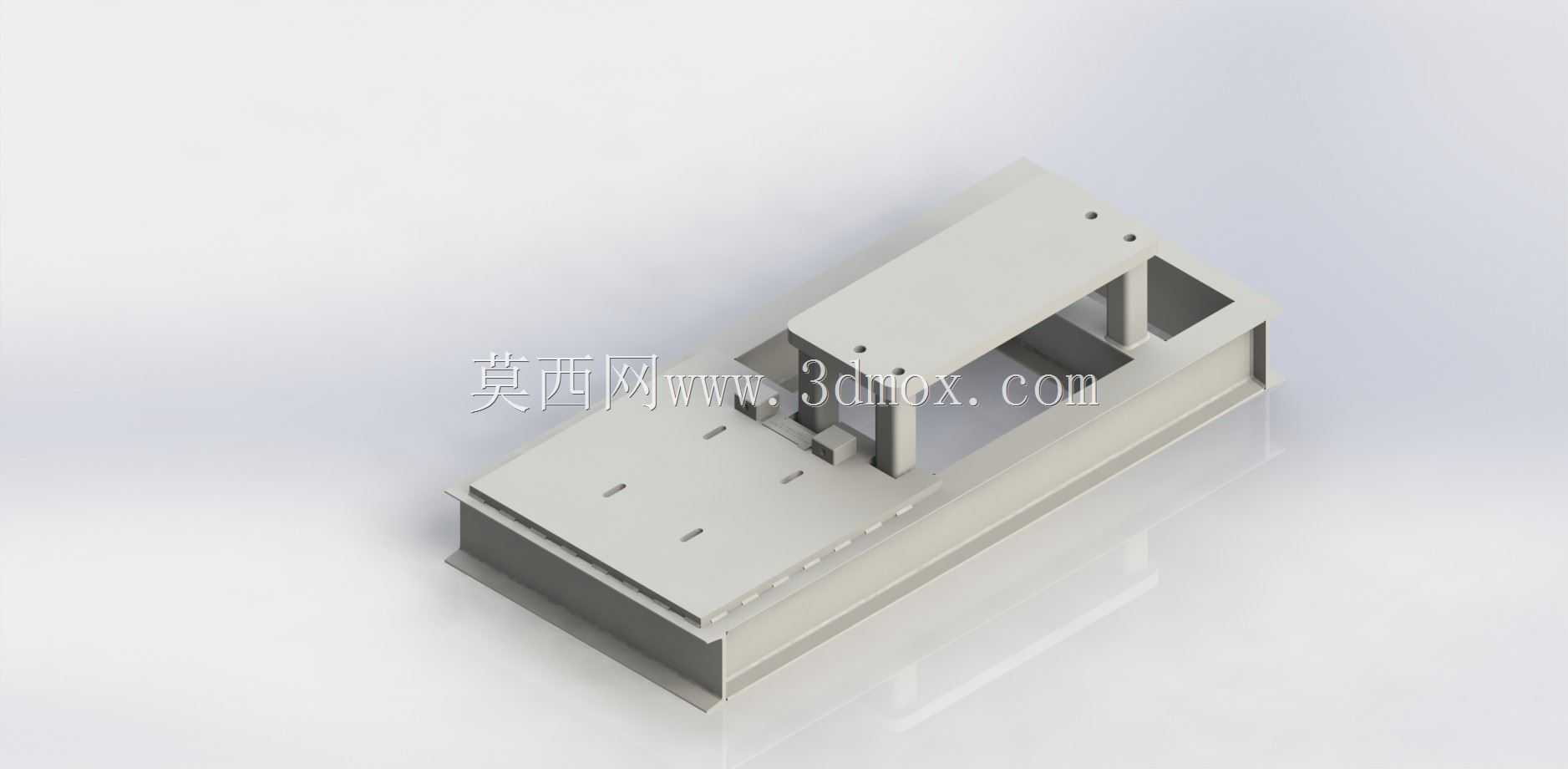

　　可阻挡车间内的粉尘进入轴承腔、减速机内部，避免磨粒磨损导致的零部件提前失效，输出轴端还额外设置了防尘挡圈，进一步提升恶劣工况下的密封可靠性。对于设备选型人员来说，这套集成化的动力单元不需要单独匹配电机、减速机、传动件、安装底座，可直接根据转鼓的规格、负载参数完成对接，大幅缩短设备的设计、安装周期，同时所有传动部件的匹配都经过扭矩、转速的校核，避免了分散选型时容易出现的参数不匹配、安全系数不足的问题。从三维建模的角度来看，整套模型完整还原了各个零部件的装配关系，包括带轮的键连接、减速机的螺栓固定、电机的安装定位、底座的焊接结构细节，可直接用于设备的整体装配干涉检查、安装布局模拟，也可作为同类转鼓设备动力系统设计的参考模板，建模过程中对各个配合面的公差、安装间隙都做了还原，能够直接导出工程图用于生产加工参考。
