法兰孔加工用跳汰式夹具结构设计

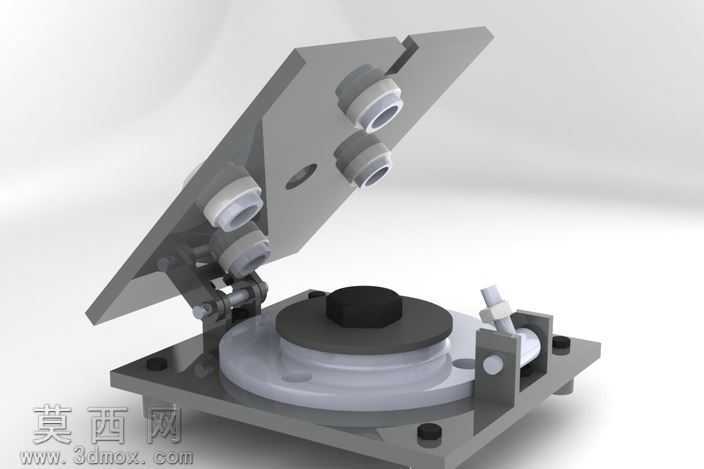

本模型为法兰孔加工工序配套的跳汰式夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对每一处装配间隙、配合面精度都做了对应参数约束，确保模型可直接导出用于工程图绘制与实际加工参考。渲染阶段采用哑光金属材质模拟夹具本体的碳钢加工质感，对铰接转轴、定位销等运动部件做了金属光泽的差异化材质区分，底座的安装孔、上翻盖的导向套部位做了倒角、圆角的工艺细节还原，避免模型出现尖锐直角的非工艺化结构，整体渲染光影采用柔和的工业产品展示光效，清晰呈现夹具各部件的装配关系与结构层次。从结构设计来看，该夹具采用下定位盘+上翻盖式的压紧结构，底部方形底座设置四个沉头安装孔，可直接固定在机床工作台面，底座上方设置圆形定位承托台，用于放置待加工法兰工件，承托台中心设置黑色橡胶材质的定位凸台，可适配法兰中心孔完成快速定位，限制工件的水平方向自由度；上翻盖通过双侧铰接耳座与底座连接，铰接部位采用销轴配合铜套的转动结构，保证翻盖开合的顺畅度，翻盖上均匀布置四个导向套，导向套内孔与待加工法兰的孔位精准对应，加工时刀具可沿导向套进给，避免钻孔偏斜，保证孔位精度；翻盖侧边设置快速锁紧螺栓，工件放置到位后翻盖下压，旋紧锁紧螺栓即可完成工件的压紧固定，无需额外的多点装夹操作，可大幅缩短法兰孔加工的装夹辅助时间。设计思路围绕法兰类零件孔加工的装夹痛点展开，针对传统法兰装夹需要逐个拧动压紧螺栓、找正时间长的问题，采用翻盖式整体压紧配合中心定位的结构，实现工件的快速装夹与拆卸，同时通过导向套的设计保证钻孔的位置精度，跳汰式的开合结构让操作空间更充足，工件取放无结构干涉，整体结构紧凑，所有受力部件都做了对应的强度加厚设计，可承受钻孔加工时的切削力与振动，适合中小规格法兰的批量孔加工工序使用，模型的每一个零件都可单独导出用于加工生产，装配体添加了对应的配合约束，可模拟翻盖开合、螺栓锁紧的运动过程，方便设计人员验证结构的运动干涉情况。
