自行车BB30压入式主轴轴承三维结构设计

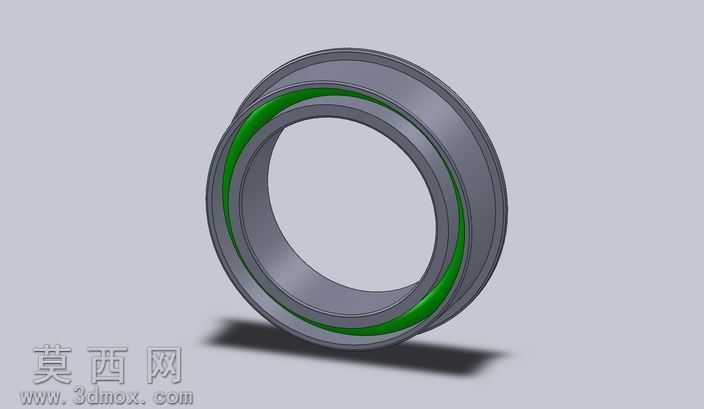

本作品为适配30毫米自行车主轴的特种压入式轴承三维建模成果，建模过程严格遵循自行车五通部件的装配尺寸规范，首先通过草图绘制精准勾勒轴承的内外圈截面轮廓，明确内外滚道的曲率半径、接触角参数，匹配BB30规格的标准安装尺寸要求，保证后续压接装配时与底部支架的同轴度公差符合行业标准。建模阶段采用旋转凸台特征生成轴承的主体环形基体，对内外圈的安装倒角、密封槽结构进行精细化特征处理，避免压入装配时出现应力集中导致的部件开裂问题；针对轴承内部的密封结构，通过拉伸、切除特征构建内嵌式密封环的安装位，还原绿色密封胶圈的装配结构，保证模型的结构完整性与真实装配逻辑一致。材质与渲染环节，为轴承内外圈赋予高铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原淬硬钢件的哑光金属质感，表面添加细微的磨削纹理提升真实感；为密封胶圈赋予丁腈橡胶材质，调整材质的漫反射颜色为深绿色，添加轻微的橡胶哑光质感与细微的表面颗粒效果，区分金属与橡胶部件的视觉差异；场景内添加柔和的环境光与定向投影光，调整阴影的柔和度与偏移参数，让轴承的环形轮廓、滚道结构与密封件的层次关系清晰呈现，渲染输出的效果图可直观展示轴承的整体外观与结构细节。设计思路上，该模型重点还原压入式轴承的无螺纹装配结构特征，明确内外圈的外径过盈配合尺寸、内径与主轴的间隙配合参数，可用于自行车传动系统的装配干涉检查、五通结构的受力仿真分析，也可作为自行车维修教学、零部件选型的可视化参考模型，模型的结构拆分逻辑清晰，各特征参数可编辑调整，能够适配不同规格压接式底部支架的适配性验证需求。
