开槽杠杆配合曲柄传动机构三维设计

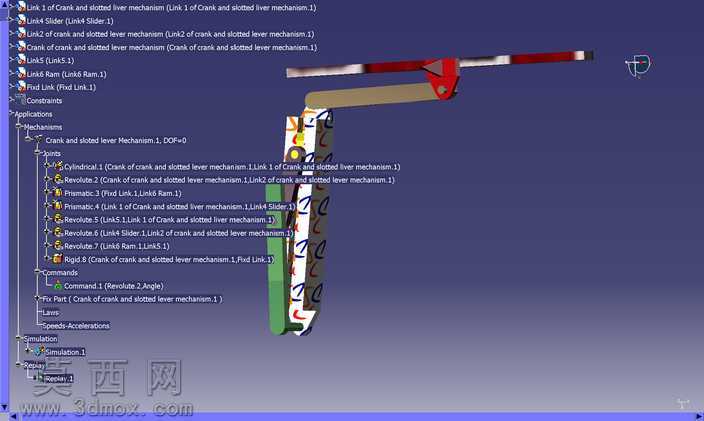

本作品为曲柄与开槽杠杆组合的传动机构三维设计成果，建模阶段依托参数化三维设计环境完成全零件的特征构建，首先针对机构核心构件逐一拆解建模：曲柄部分采用回转类特征搭建基体，通过拉伸切除完成铰接孔的精准定位，保证曲柄回转中心与铰接端的中心距符合传动行程设计要求，同时对曲柄的连接端面做倒角处理，还原实际加工的工艺细节。开槽杠杆构件是本机构的核心配合部件，建模时先绘制杠杆的整体轮廓草图，通过拉伸生成杠杆基体，再在杠杆对应配合位置精准绘制开槽轮廓，采用拉伸切除命令加工出导向滑槽，滑槽的宽度尺寸与配合滑块的外径做间隙配合设定，保证运动过程中滑块可沿滑槽顺畅滑动无卡滞，同时对杠杆的铰接支点位置做凸台加厚处理，提升支点位置的结构强度，避免传动受力时出现结构变形。其余配套构件包括铰接销轴、滑动导块、固定支座等，均按照装配配合关系逐一完成参数化建模，每个零件的建模过程均添加完整的几何约束与尺寸约束，方便后续修改参数调整机构的传动行程与运动特性。装配阶段采用自下而上的装配逻辑，先导入固定支座作为装配基准，添加固定约束锁定其空间位置，随后依次装配曲柄构件、铰接销轴、开槽杠杆、滑动导块，对每个运动副添加对应的机械约束：曲柄与固定支座之间添加回转副约束，限定曲柄仅能绕自身回转中心做定轴转动；滑动导块与曲柄端部通过回转副连接，同时导块与开槽杠杆的滑槽之间添加滑动副约束，保证导块可沿滑槽方向相对滑动；开槽杠杆与固定支座的支点位置添加回转副约束，限定杠杆仅能绕支点做定角度摆动，所有约束添加完成后验证机构自由度为1，符合单动力输入的传动机构设计要求。完成装配后对机构进行运动仿真设置，给曲柄添加恒定转速的旋转驱动，通过运动算例模拟机构的完整运动循环，验证曲柄连续回转时可带动滑动导块沿滑槽往复移动，进而驱动开槽杠杆绕支点做规律性的往复摆动，运动过程中无构件干涉、无运动死点，传动轨迹完全符合设计预期。材质与渲染阶段，针对不同构件的功能属性赋予对应材质：曲柄、销轴等受力传动件赋予合金钢材质，调整金属粗糙度参数体现金属构件的加工质感；开槽杠杆赋予调质钢材质，表面做轻微的氧化处理质感；固定支座赋予铸铁材质，体现基座的厚重稳定感；滑动导块赋予铜合金材质，还原滑动配合件的耐磨属性。渲染阶段调整环境光与漫反射参数，添加柔和的阴影效果，清晰展现各构件的装配关系与结构细节，同时保留建模环境的特征树结构，直观呈现整个机构的零件组成与约束层级，方便使用者理解机构的组成逻辑与运动原理，可作为机械原理教学、传动机构方案设计的参考案例，也可用于同类间歇摆动机构的设计参考与结构优化依据。
