摩托车起动电机结构三维数模

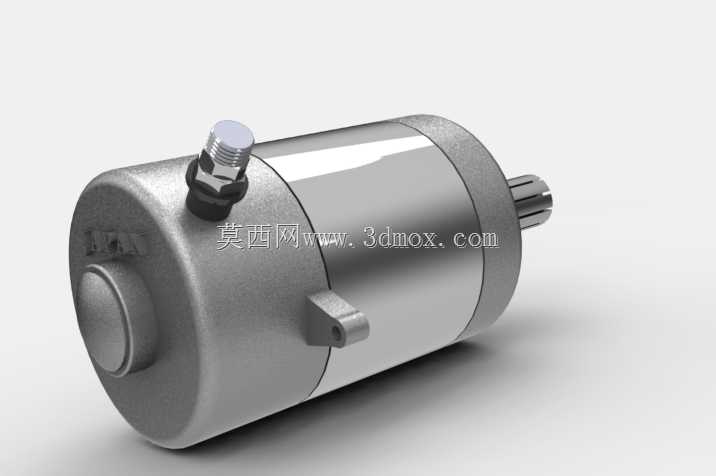

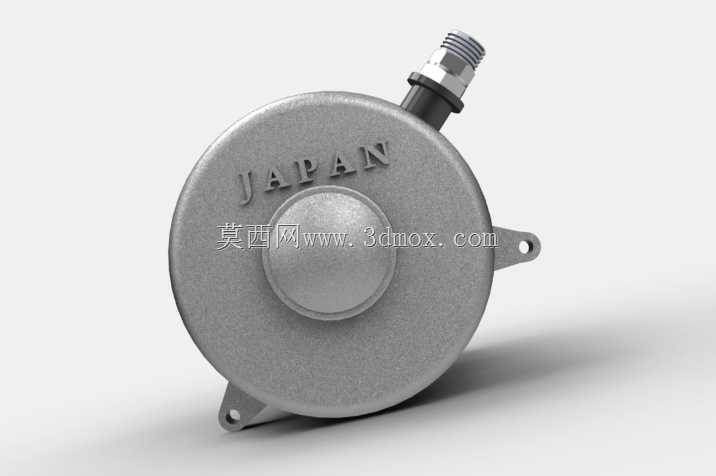

　　这款起动装置主要适配小排量跨骑与踏板摩托车的动力起动场景，是内燃机型摩托车完成初始点火起动的核心执行部件，日常使用中负责将车载蓄电池的电能转化为机械转矩，带动发动机曲轴达到初始点火转速，完成发动机从静止到自持运转的起动过程。从结构设计来看，主体采用圆形端盖式铸铝壳体，壳体表面做了磨砂质感的铸铝表层处理，端盖中心设置凸起的轴承定位座，用于容纳电枢输出端的支撑轴承，保证输出轴的径向跳动量控制在合理区间，避免起动过程中出现齿轮打齿、轴系偏磨的问题。壳体侧边伸出的带螺纹接头是动力接线柱，用于连接车载起动继电器的输出线缆，接头处做了六角防转结构，方便装配时使用扳手拧紧接线螺母，避免接线柱跟转导致内部引线脱焊。

　　壳体上延伸出的两个带安装孔的固定耳，是整个起动机的安装定位结构，安装孔的中心距、孔径都匹配摩托车发动机箱体上的预设安装位，装配时直接穿过固定螺栓拧紧即可完成定位，不需要额外调整安装间隙，固定耳与壳体采用一体化铸造成型，能承受起动瞬间的大转矩反作用力，避免长期使用后出现固定耳断裂的问题。设计过程中，首先要匹配对应车型发动机的起动阻力矩，确定电枢绕组的线径与匝数，保证低温环境下蓄电池电压出现一定压降时，依然能输出足够的转矩带动曲轴越过压缩上止点；其次要考虑整车的安装空间边界，圆形壳体的外径控制在发动机侧盖的预留空腔范围内，不会与周边的车架、线束、排气部件出现运动干涉，接线柱的伸出方向也避开了周边的高温部件，

　　避免线缆长期受高温烘烤出现绝缘层老化破损。端盖与壳体主体的配合面采用止口定位结构，装配时止口可以保证两端轴承的同轴度，减少电枢转动时的摩擦阻力，止口处预留密封胶圈的安装槽，防止雨天骑行或者洗车时，水渍进入壳体内部导致绕组短路、碳架锈蚀。输出轴端的驱动齿轮采用单向超越离合器结构，当发动机完成起动进入自持运转状态后，单向离合器会自动打滑，避免发动机反过来带动电枢高速旋转，造成电枢绕组飞散、轴承过热烧毁的故障。从实际装车的工况来看，这类起动机每次的工作时长通常控制在3秒以内，属于短时工作制部件，设计时不需要考虑长期连续运转的散热问题，因此壳体没有设置额外的散热鳍片，依靠铸铝壳体本身的热容量就能满足单次起动的散热需求，

　　同时也能减少壳体的整体体积，适配摩托车上紧凑的安装空间。建模过程中，需要重点还原壳体的壁厚分布，安装耳的加强筋结构，接线柱的螺纹规格，以及端盖与壳体的配合止口尺寸，这些参数都是后续做装配干涉检查、结构强度校核的核心依据，尤其是安装耳的位置度公差，需要严格匹配发动机箱体的安装孔位，否则实际装配时会出现螺栓无法穿入、起动机与箱体贴合面存在间隙的问题，导致起动过程中出现异响、固定螺栓松动的故障。另外，壳体表面的标识区域做了下沉式的刻印位，用于标注产品的规格、产地信息，建模时保留这个结构细节，方便后续做工程图时标注对应的技术要求，避免后期开模时遗漏标识位的加工。
