带法兰定位段外螺纹连接螺杆结构

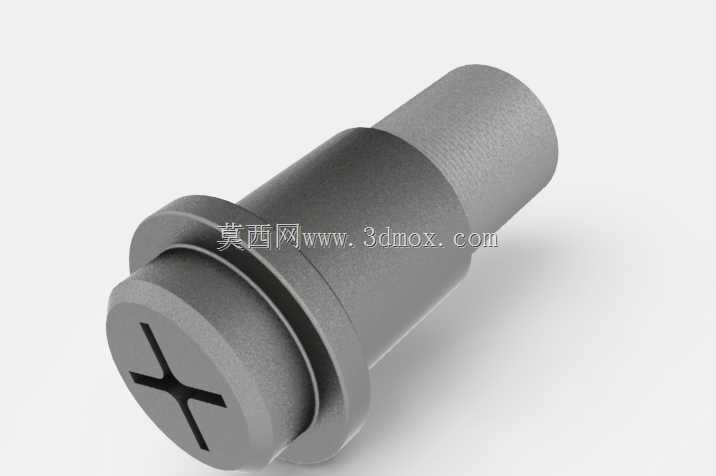

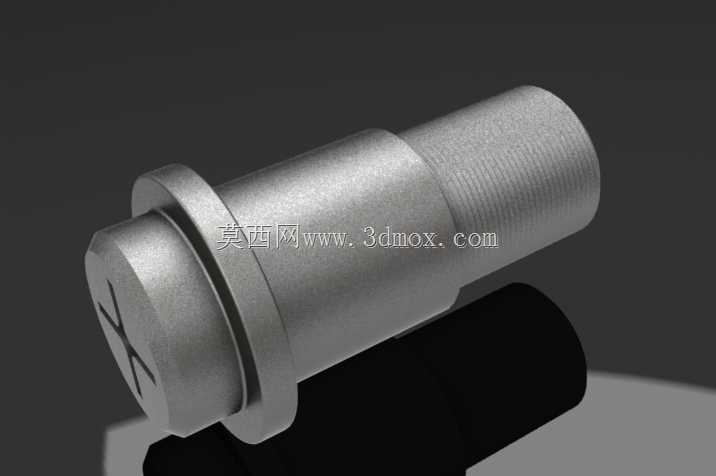

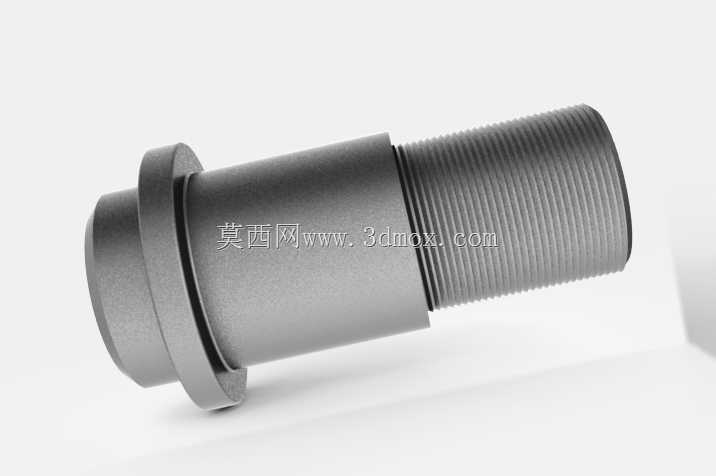

　　这类带一体式法兰定位台的外螺纹螺杆，在流体控制、液压管路连接、工装夹具定位、小型传动模组的行程调节场景中应用十分广泛，和普通全螺纹螺柱不同，其自带的法兰凸台不需要额外加装垫片或者定位套，就能直接实现轴向安装限位，在装配空间受限、需要快速定位锁紧的工位上，能有效减少装配零件数量，降低累计装配误差。从结构设计逻辑来看，该螺杆分为三个功能段：最左侧的法兰凸台段，直径大于杆身主体，安装时直接抵靠在安装基座的定位台阶面上，承受轴向锁紧时的压应力，避免螺纹段直接承受端面挤压造成的螺纹牙变形；中间的光杆段是主要的导向承载段，表面粗糙度控制在Ra1.6以内，和安装基座的导向孔采用间隙配合，配合公差通常选H7/g6，既保证螺杆轴向移动时的顺畅度，

　　又能控制径向晃动量在0.02mm以内，避免传动或者锁紧时出现偏载；最右侧的外螺纹段是主要的连接调节段，牙型采用普通公制三角螺纹，牙型角60度，中径公差带选6g，既可以和配套的锁紧螺母配合实现位置固定，也可以和带内螺纹的调节滑块配合，将旋转运动转化为直线往复运动，实现小行程的位置微调。在实际选型应用时，首先要确认安装边界尺寸：法兰凸台的外径要比安装基座的避让孔直径大2-3mm，保证端面完全贴合不会出现滑脱；光杆段的长度要匹配安装基座的导向孔深度，保证螺杆在全行程移动时，光杆和导向孔的配合长度不小于光杆直径的1.5倍，避免出现悬臂过长导致的卡滞或者弯曲变形；螺纹段的长度要预留至少3-5个螺距的锁紧余量，

　　避免螺母锁死在螺纹末端出现脱牙风险。这类螺杆的受力特性需要重点关注，当用于静态锁紧场景时，主要承受轴向的静拉压力，法兰端面的压应力要控制在材料屈服强度的60%以内，避免长期负载下出现端面塌陷；当用于动态调节场景时，光杆段和导向孔的配合面要做硬化处理，表面硬度达到HRC40-45，减少反复滑动造成的磨损，螺纹段要涂抹润滑脂降低摩擦阻力，避免频繁调节出现的螺纹牙磨损导致的回程间隙过大。在三维建模过程中，这类零件的建模重点在于螺纹段的处理，如果是用于装配干涉检查、运动仿真的场景，可以采用简化的装饰螺纹线建模，减少模型面数提升装配体运行效率；如果是用于后续数控加工编程、出工程图的场景，则需要绘制真实的螺旋扫描螺纹特征，准确标注螺纹大径、

　　中径、小径、螺距、牙型角参数，同时要注意法兰凸台和光杆段的过渡圆角设计，圆角半径通常取0.5-1mm，避免截面突变造成的应力集中，在受冲击负载的应用场景下，过渡圆角还要适当加大，并且做表面滚压强化处理，提升零件的疲劳强度。实际装配过程中，法兰端面和安装基座的贴合面要保证平面度在0.01mm以内，避免锁紧时出现螺杆偏斜，导致螺纹段受力不均出现早期断裂；如果是用于有密封要求的管路连接场景，法兰端面还需要加工密封槽，安装O型密封圈实现端面静密封，此时法兰端面的表面粗糙度要提升到Ra0.8，保证密封面的贴合度，避免出现介质泄漏。和分体式的螺杆加定位垫片的结构相比，这种一体式法兰螺杆的装配效率能提升40%以上，同时避免了垫片安装错位、垫片受压变形导致的锁紧力衰减问题，在批量装配的自动化生产线工位上应用优势十分明显，设计时还要注意螺杆末端的倒角处理，螺纹段起始端要做1x45度的导入倒角，方便螺母或者内螺纹零件的快速旋入，光杆段和法兰的连接位置要避免尖角锐边，所有锐边倒钝处理，防止装配时划伤操作人员或者损坏配套密封件。
