印尼传统瓦扬皮影工艺摆件三维结构

　　作为常年对接文创展陈项目的结构工程师，接触这类传统民俗器物的三维建模需求时，最先要锚定的是它的实际落地场景——这类构件大多用于民俗文化展的固定展陈、东南亚主题文旅空间的墙面装饰，或是文创周边的打样参照，和工业传动、承载类零件的设计逻辑完全不同，不需要考虑动载荷、疲劳寿命，但对曲面贴合度、纹饰还原度、安装适配性的要求反而更细。

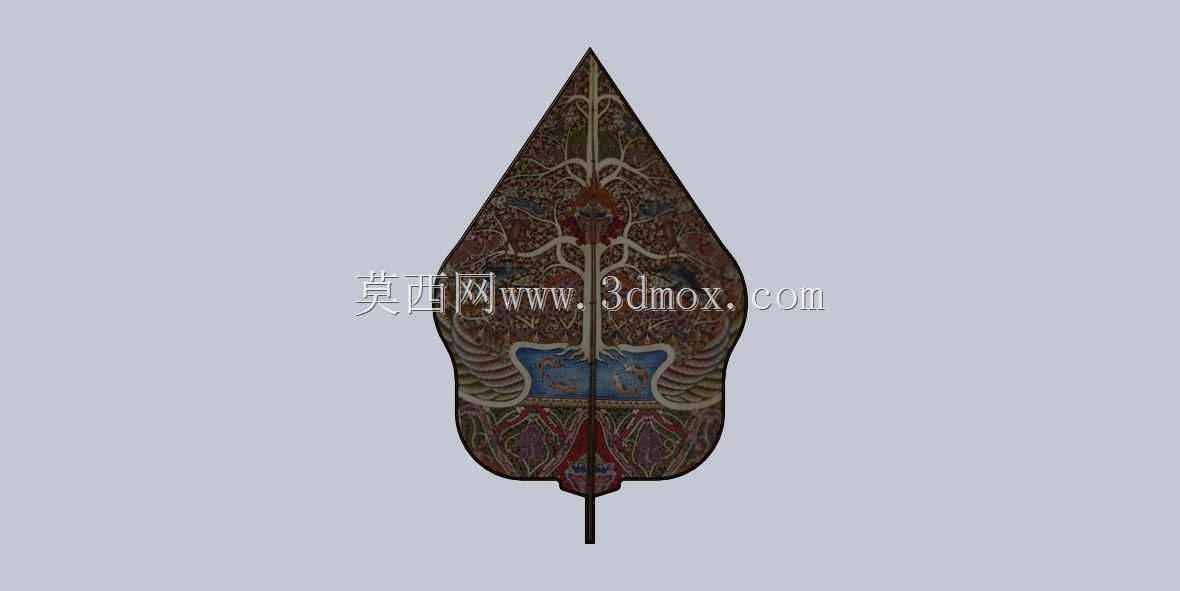

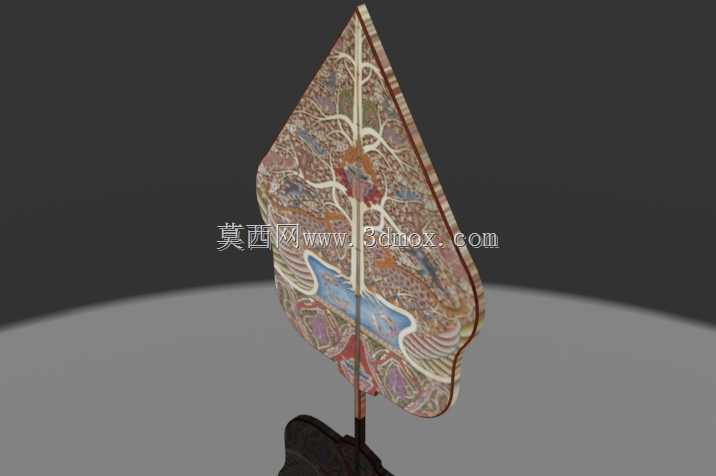

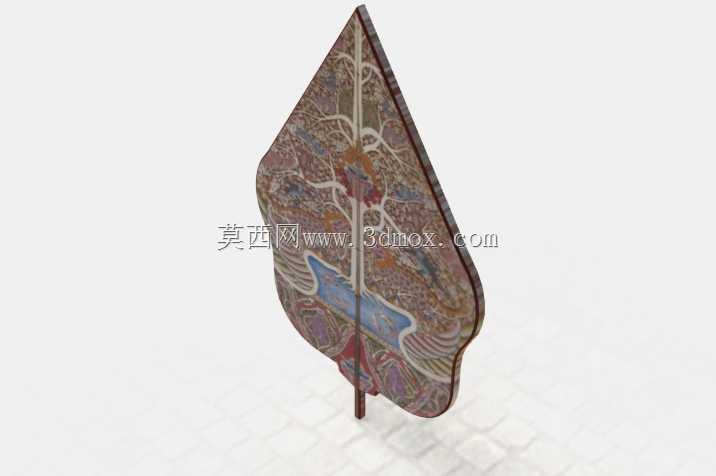

　　先从安装边界说起，这类皮影式摆件的主体是薄型片状结构，整体轮廓为上尖下宽的不对称叶形，底部伸出的细杆是核心安装定位基准，杆径控制在6mm左右，插入配套的木质或金属底座时，预留0.2mm的间隙公差，既不会因为过紧导致安装时杆部受力断裂，也不会因为间隙过大出现展陈时的晃动偏移。主体片材的厚度统一为8mm，边缘做R1.5的圆弧倒边，避免尖锐边角在展陈过程中造成剐蹭，也能让侧面的纹饰过渡更自然，不会出现生硬的直角断层。

　　设计思路上没有采用常规的等厚实体拉伸，而是先通过实物扫描提取外轮廓曲线，再对表面的传统纹饰做分层处理：最底层是基材层，采用密度均匀的中密度纤维板或亚克力作为基底，保证整体结构的平整度，不会因为温湿度变化出现翘曲变形；中间层是纹饰转印层，所有的传统纹样都做了曲面贴合处理，尤其是靠近边缘的波浪形轮廓处，纹饰的走向完全顺着曲面曲率变化，不会出现拉伸变形、图案错位的问题；最外层是0.1mm厚的哑光保护涂层，既可以隔绝日常展陈中的灰尘、潮气侵蚀，也不会因为反光影响观展效果，避免灯光照射下出现眩光干扰纹饰展示。

　　实际用途层面，这类构件除了静态展陈之外，也可作为文旅衍生品的开发母模，通过三维模型直接导出雕刻路径，用数控雕刻机批量生产不同尺寸的复刻版本，小尺寸版本可以做冰箱贴、书签类文创周边，大尺寸版本可以直接作为空间隔断的装饰元素。建模过程中特意对纹饰的凸起高度做了统一控制，所有纹样的凸起高度不超过0.8mm，既保留了传统皮影的浮雕质感，也不会因为凸起过高在批量生产时出现脱模困难、边角崩缺的问题。

　　结构细节上，底部的支撑杆和主体片材采用嵌入式连接，连接位置深入主体内部15mm，接触面上做网格状滚花处理，装配时采用环保结构胶粘接，保证连接强度的同时不会在外观面露出螺丝、卡扣等连接痕迹，整体外观保持完整的传统器物质感。主体背面做了浅槽式的挂装孔位，距离顶部边缘30mm的位置预留两个直径5mm的沉头挂孔，既可以插装在底座上做台面摆放，也可以直接挂装在墙面上做壁挂装饰，两种安装方式不需要额外增加配件，直接通过结构本身的预留位实现，适配不同的展陈空间需求。

　　建模时对曲面的光顺度做了多次校验，所有的轮廓曲线都保持G2连续，尤其是侧面的过渡曲面，没有出现折线、拐点，保证雕刻加工时刀具路径平滑，不会出现加工刀痕。纹饰部分的图案提取自传统瓦扬皮影的经典纹样，对图案中的线条粗细做了工程化调整，最细的线条宽度不小于0.5mm，避免雕刻加工时出现线条断裂、模糊的问题，同时保留了传统纹样的原有构图比例，不会因为工程化调整丢失原有的民俗文化特征。

　　从展陈适配的角度考虑，整体重量控制在180g左右，壁挂安装时仅需要普通的无痕钉即可固定，不需要额外打膨胀螺栓，降低展陈施工的难度，也不会对墙面造成过大的损伤。台面摆放时，配套的底座直径控制在80mm，重心落在底座中心范围内，即使受到轻微的触碰也不会出现倾倒，日常展陈的稳定性足够。整个模型的结构拆分完全适配常规的数控加工工艺，不需要特殊的工装夹具，普通的三轴雕刻机即可完成加工，加工后的表面只需要简单的打磨、喷涂即可完成成品制作，加工成本可控，适合小批量的文创产品生产以及博物馆展陈的复刻需求。
