龙爪造型异形金属构件三维结构设计

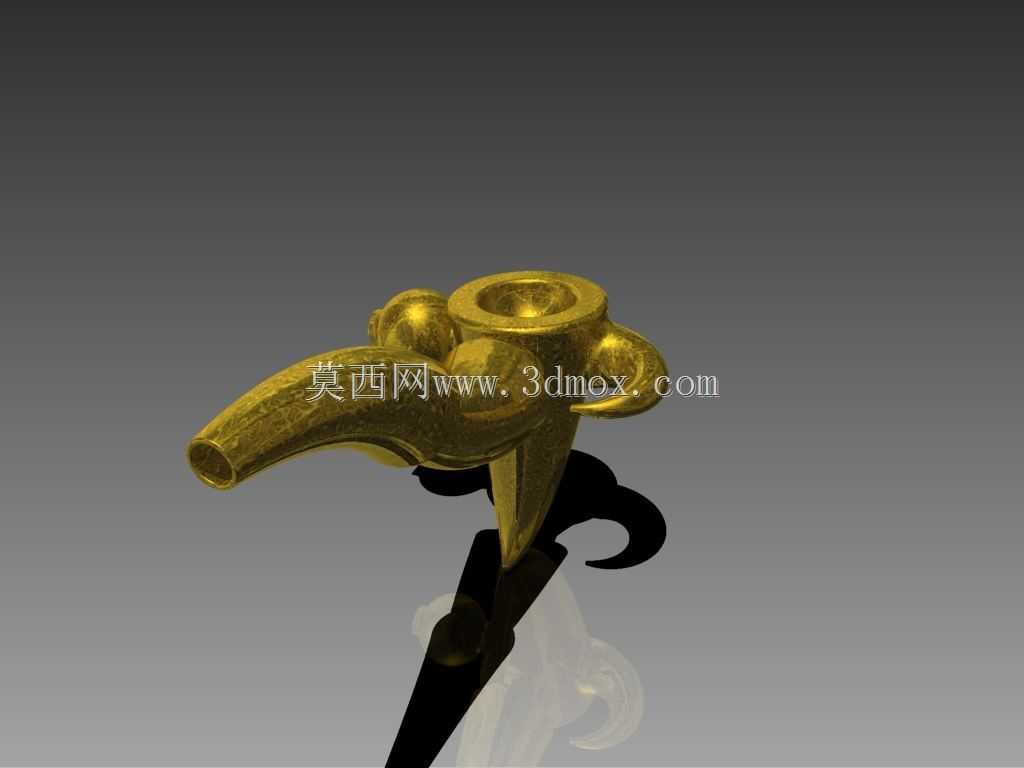

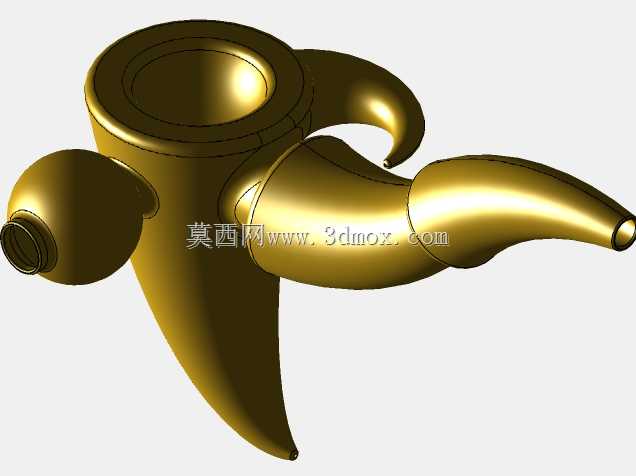

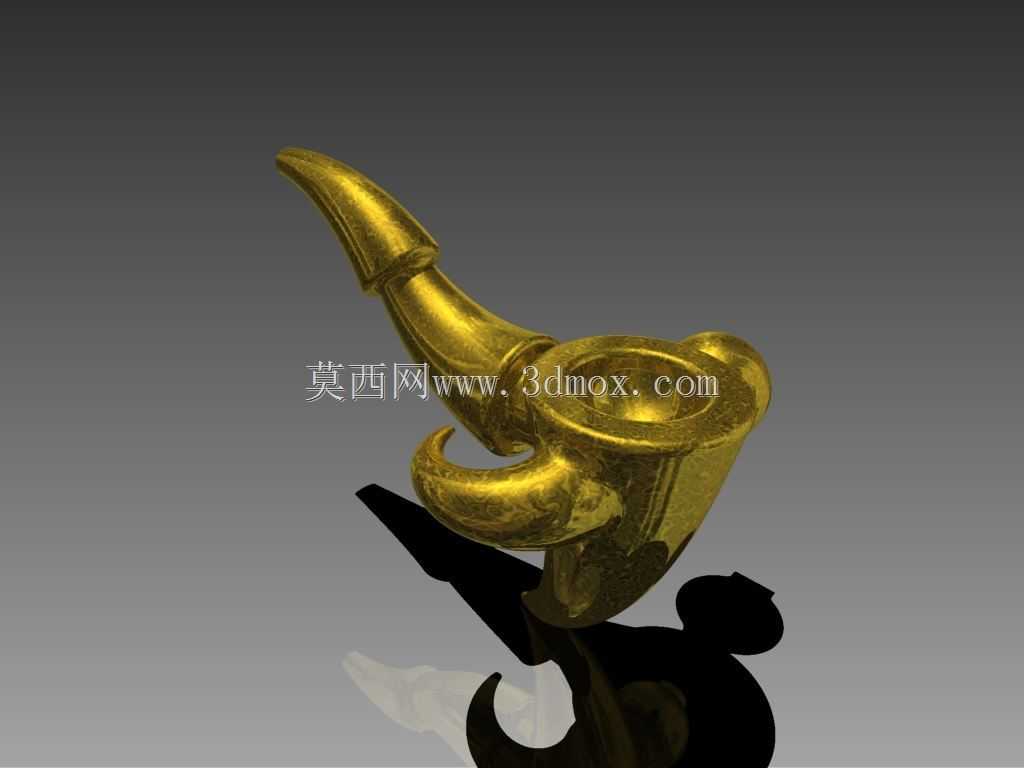

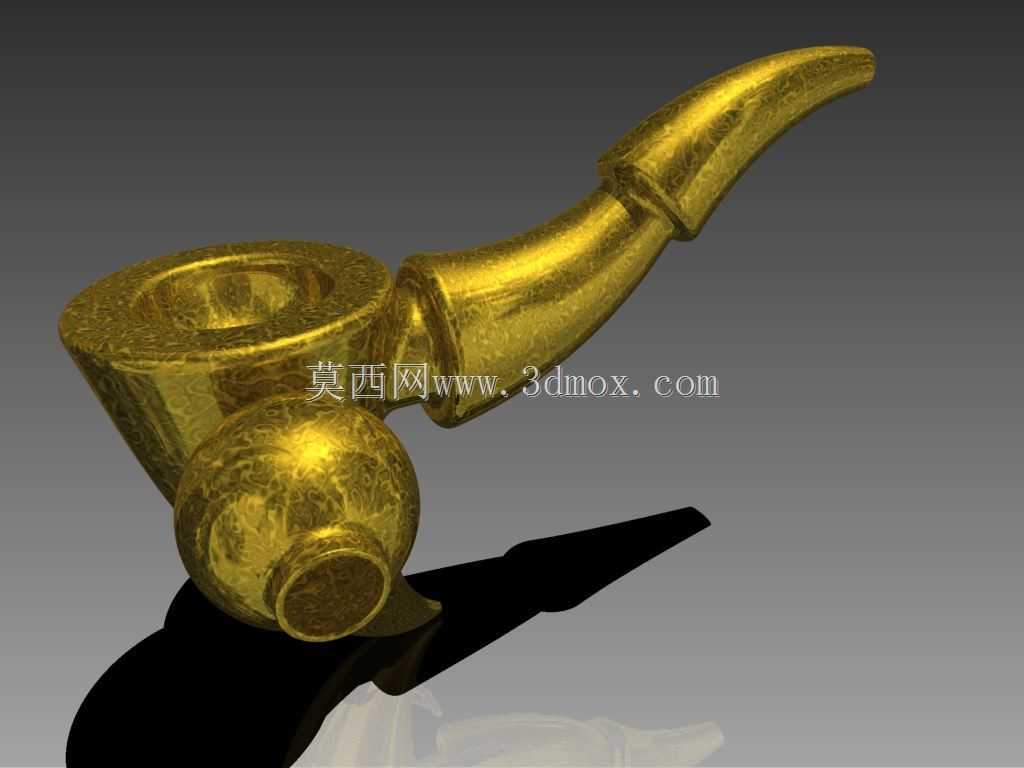

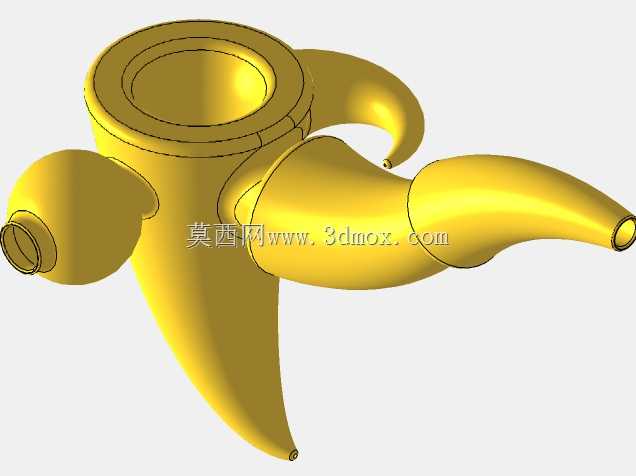

　　该仿生龙爪造型构件的设计，最初是面向文创装饰设备、主题游乐设施的外露支撑结构需求展开，在实际工程应用中，这类异形仿生构件既可以作为主题场景中的装饰受力件，承担小型外挂饰件的支撑载荷，也可作为定制化烟具、工艺摆件的主体结构，适配个性化文创产品的量产开模前的结构验证需求。从功能特性来看，构件整体采用一体化曲面成型思路，主体分为三个功能区段：端部的弯爪段做了渐变收窄的曲面处理，曲率沿爪身延伸方向连续变化，既保证了仿生造型的视觉流畅度，也避免了锐角结构带来的应力集中问题；中间的连接颈段做了等壁厚过渡设计，衔接弯爪与基部的储料腔体，过渡圆角全部按照R3-R5的工程标准设置，确保后续铸造或者3D打印成型时不会出现壁厚突变导致的缩孔、缺料问题；基部的腔体段采用回转体加局部曲面裁切的结构，腔体内部预留了直径12mm的安装沉孔，可适配标准M10规格的紧固件，实现构件与安装基座的快速固定，腔体外侧的球形凸起结构并非单纯装饰，而是作为安装定位的辅助基准，在装配时可快速卡入基座的对应定位槽，将装配对位的公差控制在±0.2mm以内。

　　设计过程中首先从仿生轮廓的点云拟合入手，先提取龙爪造型的关键轮廓控制点，将爪部的弯曲弧度拆解为三段连续的样条曲线，每段曲线的控制点数量控制在6-8个，避免曲面阶数过高导致后续加工时刀路计算异常。壁厚设计上整体采用2.5mm的均匀壁厚，仅在安装沉孔位置局部加厚至4mm，保证螺纹连接位置的结构强度，经有限元初步校核，在承受50N的垂直外载荷时，构件最大变形量不超过0.1mm，完全满足装饰类支撑构件的使用强度要求。安装边界方面，构件整体的最大外轮廓尺寸控制在120mm×60mm×55mm范围内，基部安装面的平面度公差设定为0.1mm，安装孔中心距构件底部边缘的距离为8mm，确保安装后基座边缘不会外露，保证整体造型的完整性。

　　在实际场景适配中，该构件可根据使用场景的不同调整表面处理工艺，作为工艺摆件主体时可做镀金、做旧等表面处理，作为设备支撑构件时可做喷塑、阳极氧化处理提升耐磨耐蚀性能。结构设计时特意规避了内部倒扣结构，所有曲面的拔模斜度均控制在1.5°以上，既适合采用失蜡铸造工艺进行小批量金属件生产，也可直接采用FDM或者光固化3D打印进行原型件快速验证，不需要额外设计拆分结构，大幅降低了从原型到量产的结构调整成本。针对构件的曲面衔接位置，设计时全部做了G2连续处理，避免曲面拼接处出现棱线，保证后续抛光处理时可以获得均匀一致的表面质感，不会出现局部打磨过度或者打磨不到位的问题。另外在爪部的最外端，特意做了R2的圆角钝化处理，避免尖锐端部在使用过程中造成划伤，符合文创类、装饰类产品的安全设计规范。
