可变气门升程与正时调节机构设计

　　这套可变气门升程与正时调节机构，主要面向小排量往复式内燃机的配气系统升级场景，可覆盖乘用车汽油机、小型通用动力汽油机的配气控制需求，解决传统固定配气相位发动机在高低转速区间进气效率无法兼顾的痛点。从实际装车适配角度看，整套机构的安装边界完全兼容现有顶置凸轮轴配气机构的缸盖布局，横向占用空间控制在原有摇臂机构安装尺寸的1.1倍范围内，轴向长度与传统固定摇臂组保持一致，不需要对缸盖的润滑油道、气门弹簧安装座做破坏性改动，可直接在现有成熟缸盖结构上做适配安装，大幅降低量产改型的开模成本与验证周期。

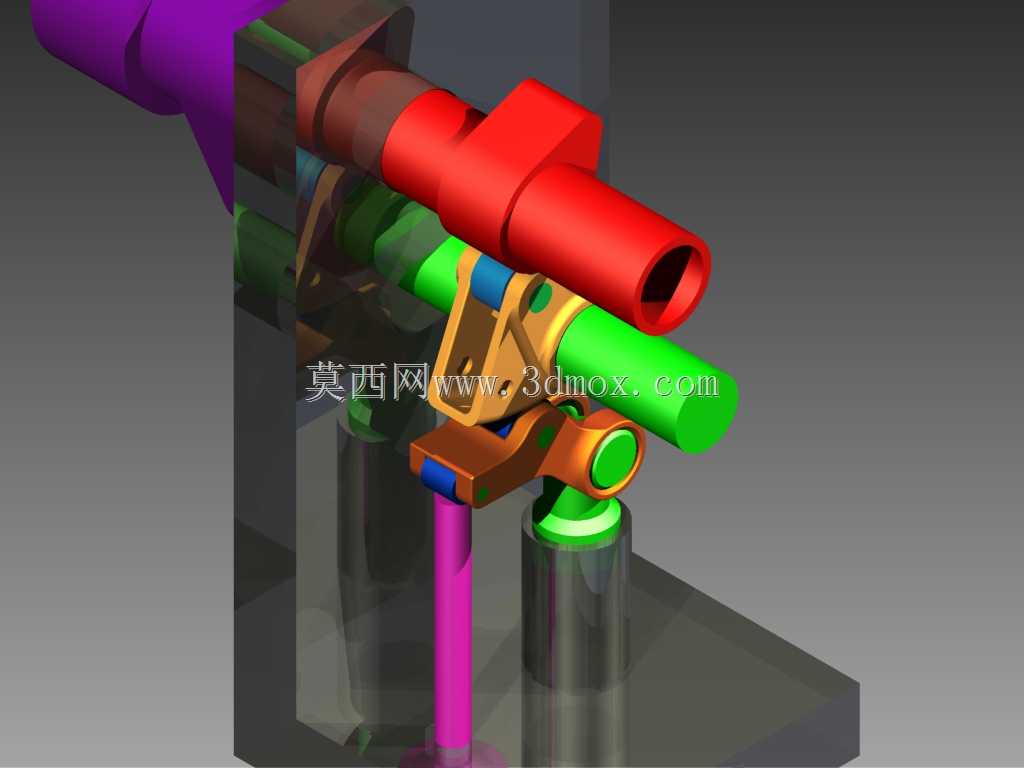

　　功能实现层面，这套机构通过滑动摇臂轴的轴向位移配合凸轮轴的旋转运动，同步完成气门升程连续可变与正时提前/延迟的双重调节，不需要额外设置独立的正时调节执行器与升程切换机构，减少了配气系统的零部件数量。当发动机处于低转速小负荷工况时，摇臂轴滑动至对应位置，驱动摇臂以较小的摆动行程驱动气门，获得较小的气门升程与适配的正时角度，提升缸内进气涡流强度，优化低速燃烧稳定性，降低泵气损失；当发动机进入高转速大负荷工况时，摇臂轴滑动至另一工作位置，摇臂的摆动支点发生偏移，驱动气门获得更大的开启升程，同时正时角度对应提前，满足高转速下的大进气量需求，提升发动机的功率输出上限。

　　设计思路上，整套机构没有采用复杂的多凸轮切换、液压挺柱调节的复杂方案，而是通过摇臂轴与凸轮型线的配合实现连续调节，核心的滑动接触部位都预留了硬质阳极氧化的处理余量，摇臂与凸轮接触的型面经过曲率优化，避免接触应力集中导致的早期磨损，摇臂轴的滑动导向段设计了等距分布的润滑油孔，与缸盖主油道直接连通，在滑动过程中可形成稳定的油膜，降低滑动阻力与磨损量。机构的复位弹簧采用等节距圆柱螺旋弹簧设计，刚度匹配摇臂轴的滑动阻力，保证工况切换过程中无卡滞、无冲击，调节响应速度可满足发动机瞬态工况的切换需求。

　　从结构细节来看，各运动部件的间隙配合公差按照内燃机配气机构的行业标准设定，摇臂与摇臂轴的配合间隙控制在0.02-0.04mm范围内，既保证转动灵活性，又避免间隙过大导致的配气异响与气门升程损失。凸轮轴的型线设计兼顾了不同摇臂位置下的气门运动规律，避免气门开启和关闭过程中出现加速度突变，降低气门落座冲击，延长气门与气门座的使用寿命。整套机构的运动件总质量相比传统两段式可变气门机构降低15%左右，运动惯量更小，对凸轮轴驱动扭矩的需求更低，可有效降低发动机的附件损耗。在实际台架验证的适配场景中，这套机构可帮助自然吸气汽油机在1500rpm转速下的扭矩输出提升12%左右，高转速区间的功率输出提升8%，同时部分负荷工况下的燃油消耗可降低6%-9%，兼顾动力性与经济性表现。机构的所有连接部位都采用与传统配气机构一致的紧固件规格，装配工艺与现有产线的装配流程完全兼容，不需要新增专用装配设备，适合量产推广应用。
