可变工作模式六缸内燃机结构设计方案

　　这款可变工作模式的直列六缸动力装置，核心设计目标是在常规六缸直射做功模式与三缸大爆炸做功模式间实现无缝切换，适配不同工况下的动力输出与能耗平衡需求，目前主要面向车用动力、小型固定式动力机组的技术验证场景，可作为高校动力工程专业教学演示模型、动力总成研发阶段的原理验证载体使用。

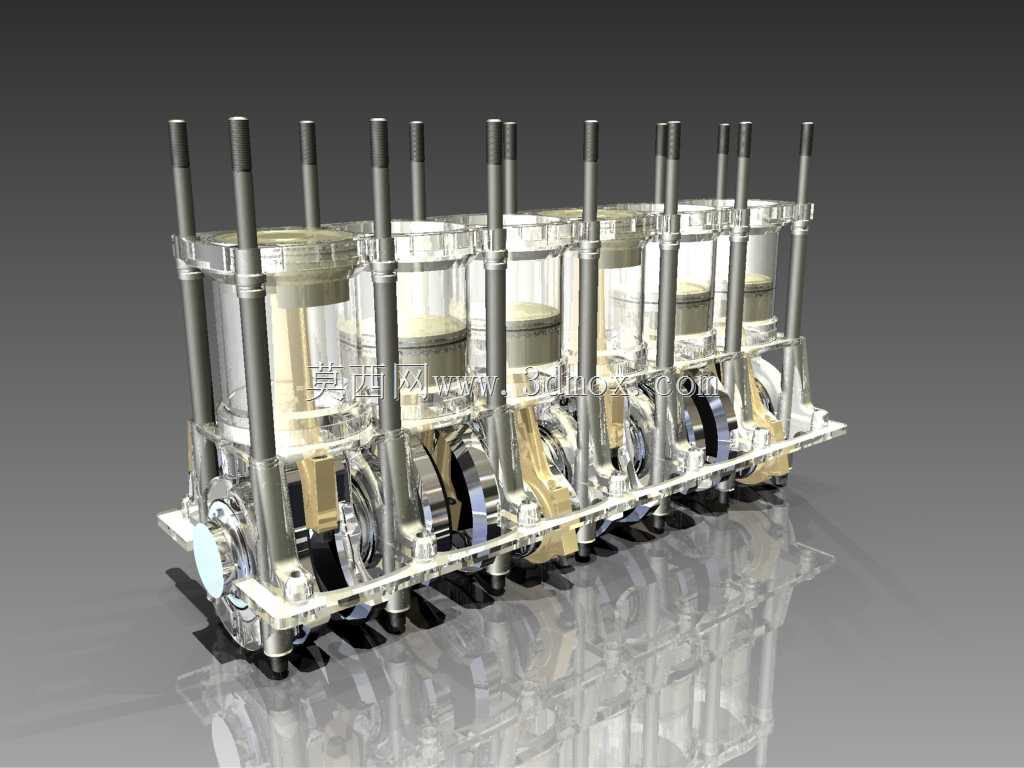

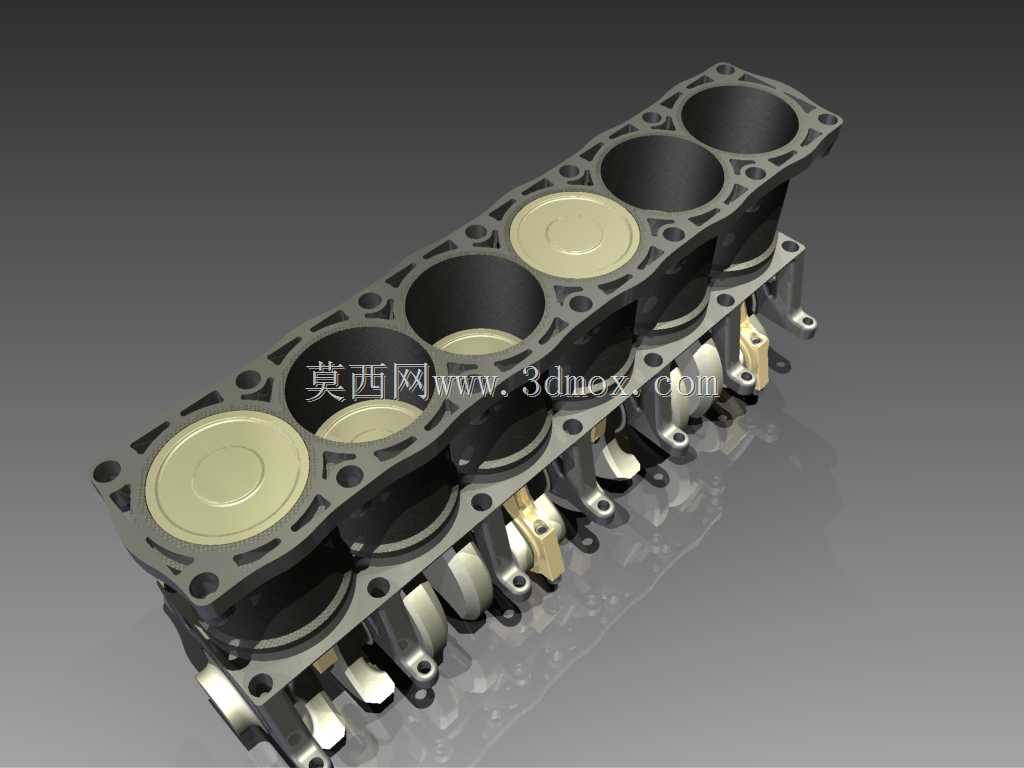

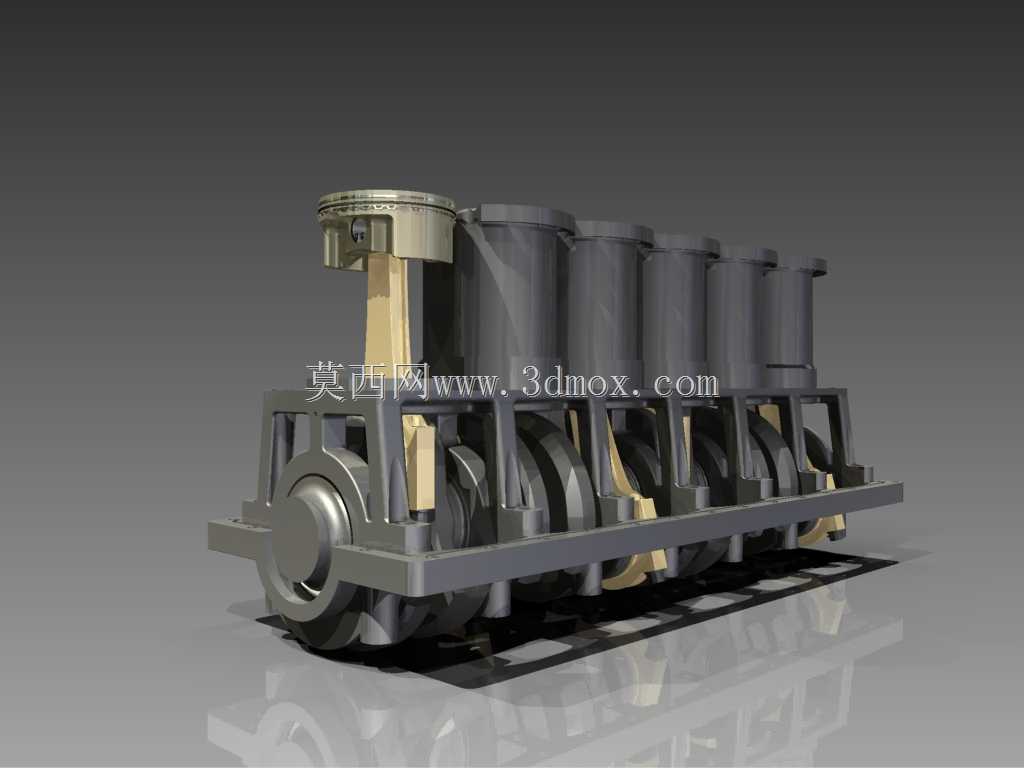

　　从结构布局来看，整套装置采用直列排布的六个气缸单元，共用一根整体式曲轴，每个气缸单元独立配置活塞、连杆组件，缸体部分采用透明可视化的设计方案，方便直观观察活塞往复运动、气门开闭的全过程，在做教学演示或者原理验证时，不需要额外拆解缸体就能清晰掌握内部运动逻辑。支撑结构采用六根垂直布置的长拉杆配合上下安装板完成整体固定，拉杆沿缸体周向均匀分布，既可以保证缸体压紧力均匀，避免做功过程中出现缸垫密封失效的问题，也能为外围附件的安装预留充足的空间，不会和曲柄连杆机构的运动轨迹产生干涉。

　　设计过程中首先要解决的是两种工作模式切换的结构兼容性问题，常规六缸模式下的点火间隔角为120度曲轴转角，动力输出平顺性好，适合高速巡航、低负载稳定运行的工况；切换到三缸大爆炸模式时，会停用其中三个气缸的喷油与点火动作，剩余三个气缸按照间隔240度曲轴转角的顺序点火，单次做功的冲程占比更大，低转速下的扭矩输出更充沛，适合大负载起步、爬坡这类需要强扭矩输出的场景。为了实现两种模式的顺畅切换，曲轴的曲柄销布局做了针对性优化，六个曲柄销分为两组，每组三个销位的相位差匹配三缸做功的间隔要求，停用气缸的连杆依然随曲轴做往复运动，只是不参与做功冲程，这样不需要额外设置复杂的连杆离合机构，就能降低模式切换的结构复杂度，提升整套机构的运行可靠性。

　　安装边界方面，整套装置的整体长度控制在直列六缸常规尺寸范围内，宽度方向因为取消了传统的整体式铸铁缸体侧壁，采用透明缸套配合拉杆固定的结构，整体宽度比量产铸铁缸体发动机窄15%左右，高度方向从曲轴安装底面到缸盖顶部的尺寸，和同排量常规直列六缸发动机保持一致，不需要对配套的安装机架、机舱布局做大幅修改就能完成适配。曲轴的两端输出轴径、安装定位孔的尺寸都参考量产同排量机型的参数设计，后续如果要做实际的台架试验，可以直接匹配常规的测功机连接法兰，不需要额外设计转接工装。

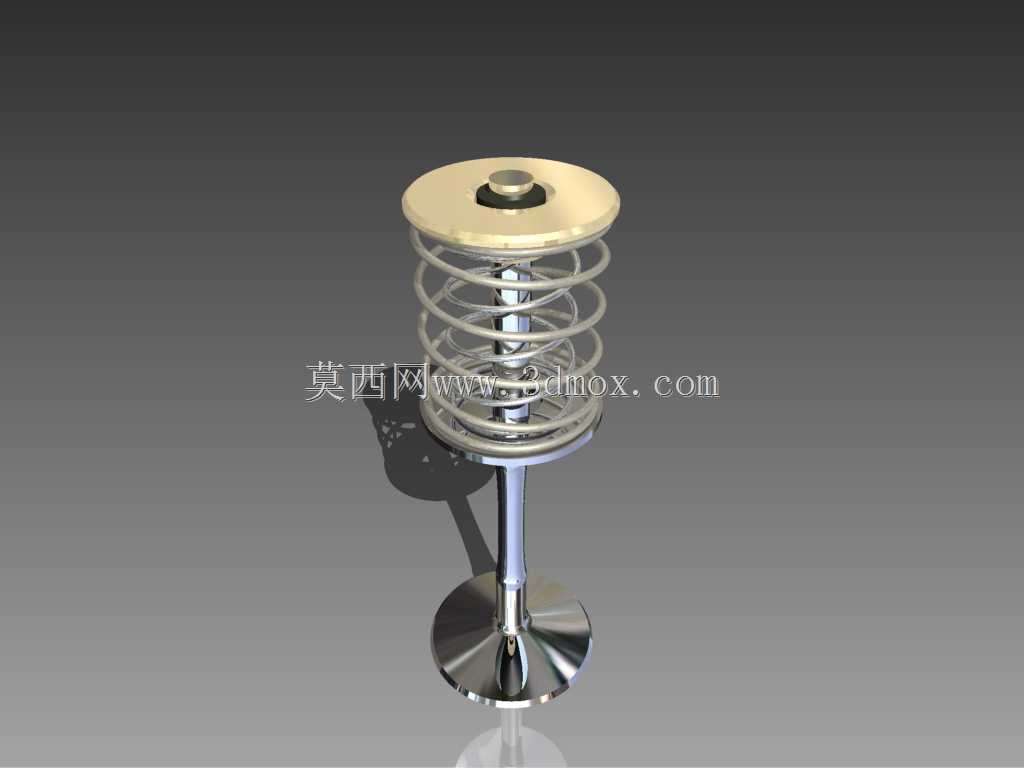

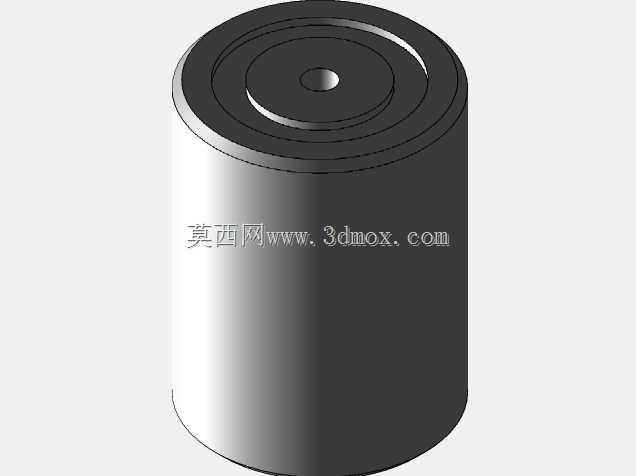

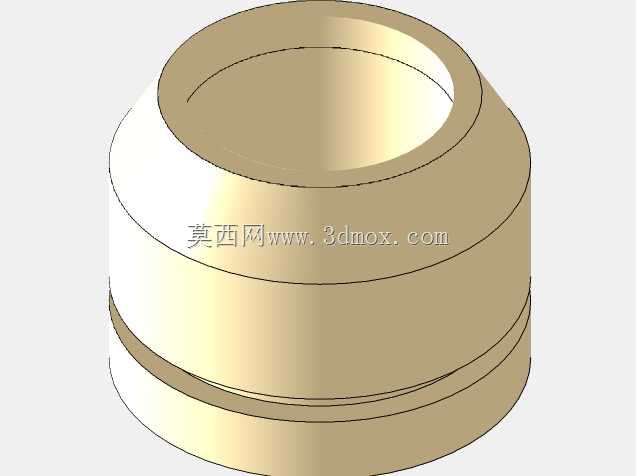

　　功能特性上，这套结构除了实现两种做功模式的切换，还预留了可变气门正时机构的安装位，每个气缸的进排气门导管位置都按照量产机型的尺寸设计，后续可以直接加装VVT组件，进一步优化不同工况下的进排气效率。缸套部分采用分段式设计，每个气缸的透明缸套可以单独拆卸更换，如果做磨损试验或者不同压缩比的验证，只需要更换对应缸套的厚度就能调整压缩比，不需要重新加工整个缸体，大幅降低试验阶段的加工成本。曲轴的平衡块布局经过了动平衡校核，两种工作模式下的一阶、二阶振动都控制在常规直列六缸发动机的振动水平范围内，不会因为停用三个气缸就出现剧烈的振动问题，配套的飞轮安装位也预留了双质量飞轮的安装空间，如果后续要匹配整车传动系统，可以直接加装双质量飞轮进一步衰减传动系的振动。

　　在实际应用场景中，这类可变气缸结构的动力装置，既可以用在乘用车辆上，根据行驶负载自动切换气缸工作数量，降低日常行驶的燃油消耗，也可以用在小型固定式发电机组上，低用电负载时用三缸模式运行降低油耗，高负载时切换六缸模式保证供电功率充足。做三维建模的过程中，每个运动部件的间隙都按照实际工程公差预留，活塞和缸套之间的配合间隙、连杆大头和曲柄销的配合间隙、曲轴轴向窜动间隙都参考量产发动机的设计参数，模型导入运动仿真软件后，可以直接添加运动约束模拟两种模式下的运行状态，不需要额外调整部件间的配合尺寸。油道、水道的布局也在模型中做了预留，缸体支撑结构上的空位可以布置润滑油路和冷却水道，后续如果要做实际的样机加工，不需要对整体结构做大幅改动就能完成冷却润滑系统的布置。
