内燃机行星齿轮传动组件结构设计

　　这套行星齿轮传动组件是内燃机动力输出端的核心配套结构，日常在车用内燃机、小型工程机械动力单元、固定式发电机组动力端都有广泛适配场景，主要承担扭矩放大、转速匹配、动力分流的核心作用，直接决定内燃机动力输出的平顺性与负载承载能力。从实际工况适配来看，这类结构需要承受内燃机做功冲程产生的周期性冲击载荷，同时在不同转速区间维持传动效率，避免动力传递过程中出现过大的功率损耗，因此在结构设计阶段需要充分考量齿面接触强度、轮齿弯曲强度、行星轮均载特性等核心指标。

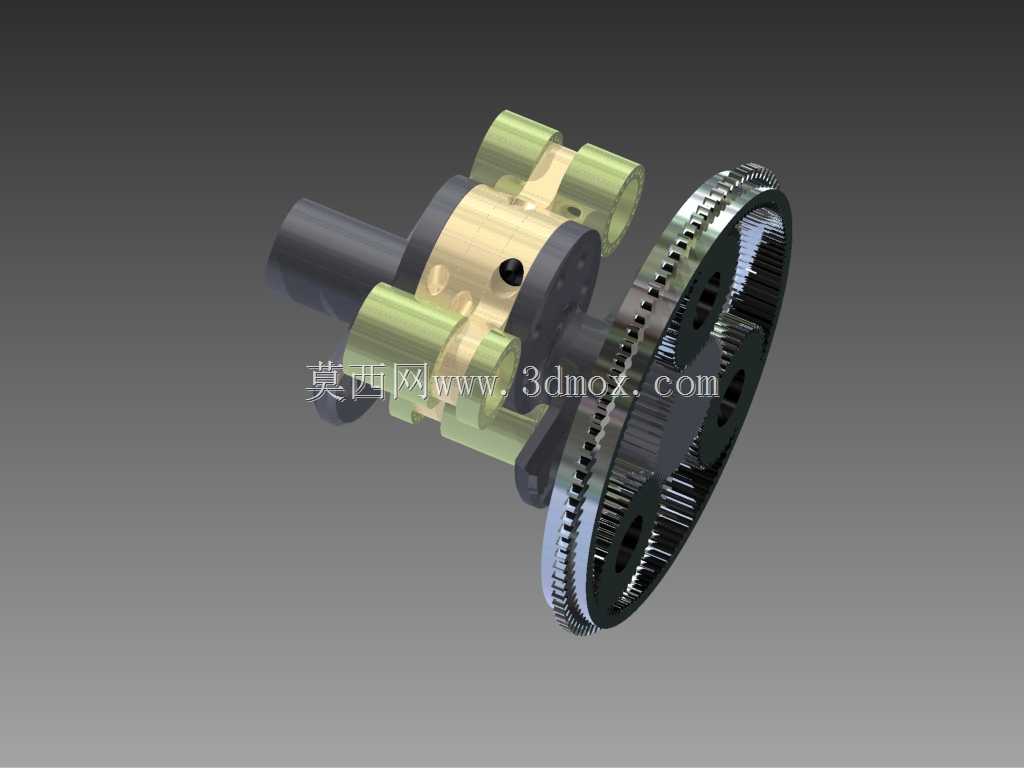

　　设计过程中首先确定的是传动比匹配边界，结合内燃机常用的输出转速区间与后端负载的额定输入转速要求，确定齿圈、太阳轮、行星轮的齿数配比，同时保证配齿计算满足邻接条件、同心条件、安装条件，避免行星轮运转过程中出现齿面干涉、装配卡滞的问题。图中可见的大直径齿圈为内齿结构，通过外圈的连接法兰与动力输出端的飞轮壳体适配，安装时需要保证齿圈的端面跳动、径向跳动控制在公差范围内，避免运转过程中出现偏载导致的齿面异常磨损。行星轮通过销轴与行星架连接，销轴与行星轮内孔之间设置有滑动轴承衬套，衬套采用铜基合金材质，表面开设油槽用于储存润滑油，保证行星轮高速公转与自转过程中的润滑可靠性，避免干摩擦导致的销轴烧蚀问题。

　　行星架采用分体式组合结构，连接部位通过定位销保证同轴度，螺栓紧固时需要按照对角顺序施加规定扭矩，避免行星架受力不均产生形变，影响行星轮的啮合间隙。太阳轮与内燃机曲轴输出端通过花键连接，花键采用渐开线齿形，具备自动对中特性，能够抵消曲轴运转过程中产生的微小径向跳动，保证动力输入的同轴度。整套组件的安装边界需要与内燃机曲轴箱后端的止口尺寸匹配，轴向定位通过曲轴后端的止推垫片实现，保证齿轮啮合的轴向间隙处于合理区间，间隙过大会导致运转过程中产生冲击异响，间隙过小则会出现齿面卡滞、润滑失效的问题。

　　从功能特性来看，这套行星轮系能够在紧凑的径向尺寸下实现大传动比的动力传输，相比定轴齿轮传动结构，在相同承载能力下体积能够缩小30%以上，非常适配内燃机舱内部紧凑的安装空间。多个行星轮均匀分担载荷，单齿承受的接触应力大幅降低，能够有效提升组件的使用寿命，在额定工况下的设计寿命能够满足内燃机全生命周期的使用要求，无需中途拆解维护。润滑方式采用内燃机主油道压力供油，润滑油通过曲轴内部的油道进入太阳轮轴中心，再通过径向油孔分配到各个行星轮的啮合部位与轴承衬套处，带走啮合产生的热量同时冲刷掉齿面磨损产生的金属碎屑，保证传动系统长期稳定运转。

　　在建模过程中，所有轮齿采用渐开线齿形精确建模，齿向修形、齿顶修缘都按照实际加工参数还原，能够直接用于后续的有限元强度校核、运动仿真分析，也可作为加工工艺编制的参考依据。装配过程中需要保证各个行星轮的齿侧间隙一致，误差控制在0.02mm以内，避免出现载荷分配不均导致的单齿过载断裂问题。齿圈与飞轮的连接螺栓采用高强度螺栓，装配时涂抹螺纹锁固胶，避免内燃机运转过程中螺栓松动导致的传动失效。整套结构的外形尺寸适配主流中小排量内燃机的后端安装空间，不需要对原有曲轴箱结构进行大幅改动即可完成适配替换，具备较强的通用性。
