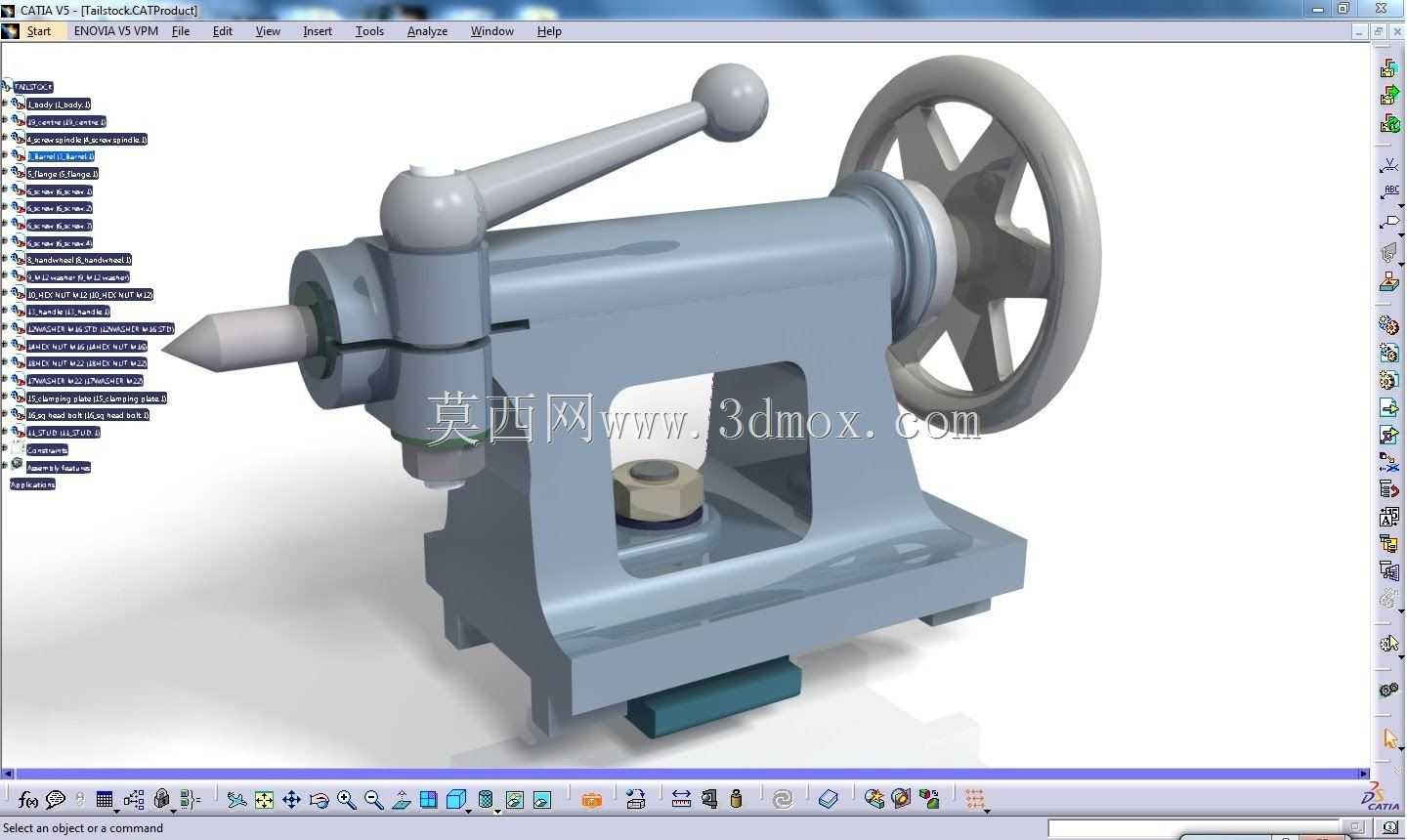

车床尾座组件结构设计三维数模

　　在普通卧式车床、外圆磨床这类回转加工设备里，尾座是和主轴箱对称布置在床身导轨上的核心功能部件，主要承担长轴类零件装夹时的顶尖顶持、孔加工刀具的导向进给两类核心工况，直接决定细长轴加工的径向跳动精度、深孔钻削的进给同轴度。这套尾座组件的整体布局采用经典的落地式箱体结构，底部设置和床身导轨匹配的导向安装面，配合锁紧机构可沿床身导轨轴向滑移，适配不同长度规格的工件装夹需求，安装时需保证尾座套筒轴线与主轴回转轴线的同轴度误差控制在0.02mm/100mm以内，避免加工出的轴类零件出现锥度误差。

　　从功能结构拆分来看，组件核心包含套筒进给机构、锁紧机构、手轮驱动单元、顶尖装夹接口四个部分。尾部的星形手轮通过丝杠副和内部套筒连接，转动手轮时可带动套筒沿箱体导向孔做轴向进给，进给行程覆盖常规车床的顶持行程范围，可满足不同直径工件的顶紧量调节需求；套筒前端采用莫氏锥孔设计，可直接安装标准活顶尖、死顶尖，也可换装钻头、铰刀等孔加工刀具，实现轴类零件端面的中心孔、同轴孔加工，无需重复找正工件位置。侧面的球头手柄为套筒锁紧机构的操作件，当套筒进给到位、顶尖顶紧工件后，扳动该手柄可通过内部偏心锁紧机构将套筒完全锁死，避免重切削工况下套筒出现轴向窜动，保障加工过程的稳定性。

　　箱体部分采用一体式铸造结构，中部开设减重空腔，既降低整体自重，也为内部丝杠、锁紧组件预留安装空间，底部设置的调节垫块可用于微调尾座的横向偏移量，在加工锥度零件时，通过偏移尾座轴线可实现小锥度长轴的车削加工，这也是普通卧式车床加工锥面的常用工艺手段。设计过程中，套筒与箱体导向孔的配合选用H7/h6间隙配合，既保证套筒轴向进给的顺畅度，又将径向配合间隙控制在合理范围，避免顶尖出现径向摆差；丝杠副采用梯形螺纹传动，具备良好的自锁性能，即便切削过程中出现轴向切削力波动，也不会出现套筒自行回缩的问题，保障装夹可靠性。

　　在实际生产场景中，这类尾座组件除了应用在常规金属切削机床上，也可适配工装夹具的定位需求，在长轴类零件的焊接、检测工位作为辅助定位支撑使用，此时可根据工位的安装基准调整底部安装面的结构，无需改动核心的进给锁紧结构即可实现功能复用。日常维护时，需定期向套筒导向面、丝杠副加注润滑脂，避免铁屑、切削液进入配合面造成磨损，锁紧机构的偏心接触面需定期检查磨损量，当锁紧后套筒仍可被轴向推动时，需及时调整锁紧偏心量或更换磨损件，避免加工过程中工件飞出引发安全事故。

　　从建模逻辑来看，整套模型完全按照实际加工装配关系搭建，所有配合面均保留了实际的公差预留间隙，手轮、手柄等操作件的尺寸完全符合人机工程学要求，操作力臂长度设置合理，操作人员单手即可完成锁紧、进给操作，无需额外加力杆。各零部件的连接关系完全还原实际装配结构，箱体上的安装螺栓孔、油杯孔等细节结构均完整呈现，可直接用于装配工艺模拟、维修拆装培训，也可作为同类机床部件改型设计的基础参考模型，在其基础上可快速改型出适配数控车床的液压驱动尾座、适配小型仪表车床的轻量化尾座等衍生结构。
