机加工用V形定位夹紧块组件结构设计

　　在常规金属切削加工场景里，轴类、棒料、薄壁圆管类工件的装夹定位一直是工序准备阶段的核心环节，这类工件圆柱面的定位如果直接采用平口钳夹持，很容易出现装夹偏心、圆柱面夹伤、钻孔铣削时工件转动打滑的问题，V形块组件就是针对这类装夹痛点设计的定位夹紧元件，在普通钻床、立式铣床、小型加工中心的工序装夹，以及钳工划线、工件检测找正的场景中都有极高的使用频率。

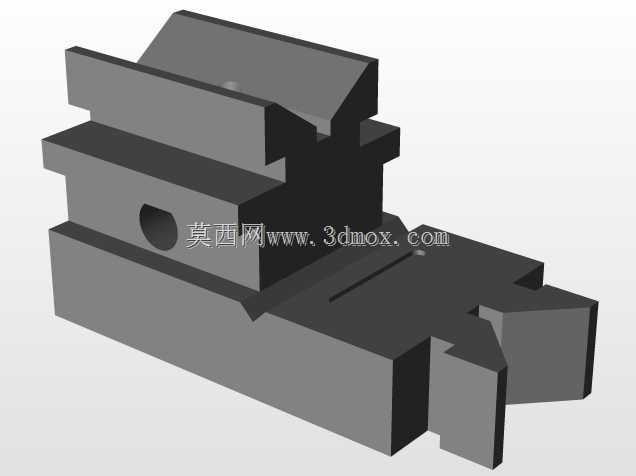

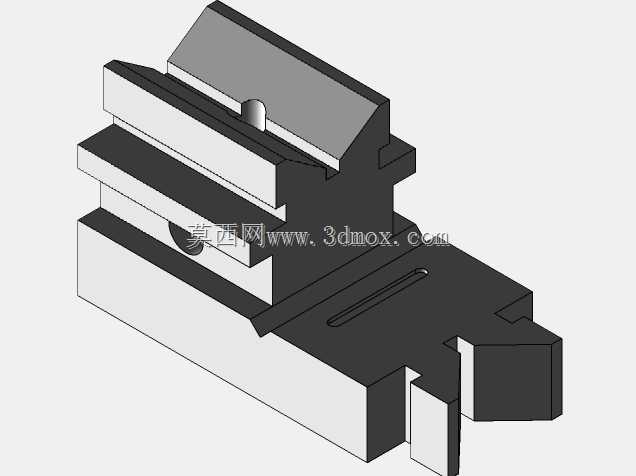

　　这套V形块组件采用分体叠层式结构设计，主体定位块的V形开口夹角设定为90度，这个角度是经过长期加工验证的通用选型——相比60度小夹角V形块，90度夹角对不同直径工件的适配范围更宽，不会出现小直径工件掉落到V形槽底部无法定位、大直径工件接触面过小压伤表面的问题；相比120度大夹角V形块，90度夹角的对中定位精度更稳定，工件放置后不会因为侧向受力出现中心偏移。V形槽的底部特意设计了窄小的沉槽结构，这个结构的作用有两个：一是当工件直径存在微小的尺寸公差，或者圆柱面存在飞边、氧化皮凸起时，沉槽可以容纳这些凸起部分，保证工件圆柱面和V形槽的两个斜面完全贴合，避免出现四点接触导致的定位失稳；二是在进行钻孔加工时，钻头钻穿工件后不会直接钻到V形块的定位表面，能有效保护夹具定位面不被钻头刮伤，延长夹具的使用寿命。

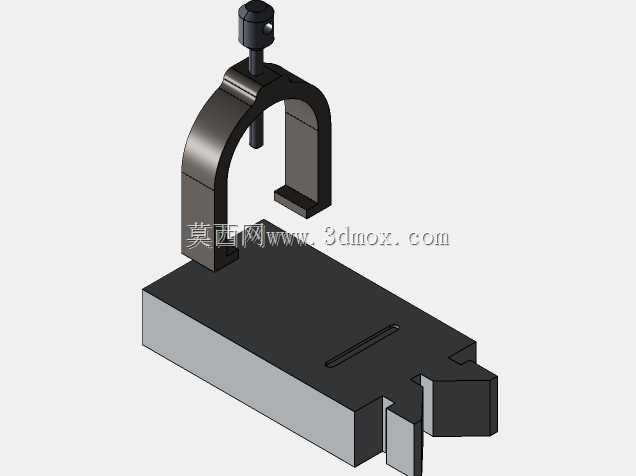

　　组件的底座部分设计了多层阶梯式的安装定位结构，底部的凸台结构可以和机床工作台上的标准T型槽直接配合，不需要额外制作转接板就能快速完成夹具在机床上的定位固定，底座侧面的长条形腰型孔是安装压紧螺栓的位置，腰型孔的长度方向和V形槽的轴线方向垂直，允许根据工件的长度调整两个配对V形块之间的间距，适配不同长度的轴类、管类工件装夹需求。V形定位块和底座之间采用定位销加侧面紧固的连接方式，定位销保证V形槽的中心和底座安装基准的位置精度，侧面的紧固螺钉可以在V形块出现磨损后快速更换，不需要整体报废整个夹具，降低工装的维护成本。

　　从实际使用的功能逻辑来看，这套V形块组件既可以成对使用完成长轴类工件的两端定位，也可以单个使用配合尾座顶尖完成短轴类工件的钻削、铣削加工，针对薄壁管件的装夹，V形面的接触长度经过优化，接触压强控制在薄壁管件不会产生装夹变形的范围内，不会出现平口钳夹持导致的管件圆度超差问题。部分带磁座版本的V形块还可以直接吸附在磁性工作台上，不需要额外的压紧结构就能完成固定，适合小型工件的快速划线、检测找正作业，在模具修配、小型零件二次加工的场景中能大幅缩短装夹准备时间。

　　设计过程中需要重点控制V形两个斜面的平面度和对称度公差，两个斜面的平面度需要控制在0.02mm以内，对称度相对于底座安装基准的偏差不能超过0.015mm，否则会出现工件定位中心偏移，导致加工后的孔位、槽位和工件外圆不同轴的问题。V形块的主体材料选用45号钢经调质处理，定位表面经过高频淬火后硬度达到HRC45-50，既保证足够的刚性避免装夹时出现变形，又有足够的耐磨性应对长期的工件装夹摩擦，底座部分采用铸铁材料，利用铸铁的减震性吸收切削过程中的振动，提升加工表面的质量。安装边界上，这套V形块的底座宽度适配标准150mm槽宽的机床工作台，单个V形块的支撑高度可以保证工件装夹后中心高距离工作台面有足够的加工空间，不会出现刀具和工作台干涉的问题，腰型孔的位置也避开了T型槽的螺栓安装位置，压紧螺栓可以顺利穿过腰型孔将夹具固定在工作台上，不需要额外扩孔或者改装。
