内六角星形连接螺栓螺母组件结构

　　在各类需要橡胶件与刚性结构复合连接的装配场景里，这类带星形限位结构的螺栓螺母组件，解决了传统螺纹连接件在受侧向挤压力时易松动、橡胶包覆层装配公差适配性差的问题。日常做设备结构装配时，经常会遇到需要在橡胶减震垫、橡胶密封衬套这类带弹性包覆层的零件上做刚性连接的工况，普通螺栓螺母拧紧时，压力集中在螺纹啮合段，橡胶层受挤压后产生的侧向形变会持续给螺纹副施加反向的松弛力矩，设备运行过程中伴随振动，很容易出现螺纹预紧力衰减、连接松脱的问题，严重时甚至会造成连接件脱落、设备故障。

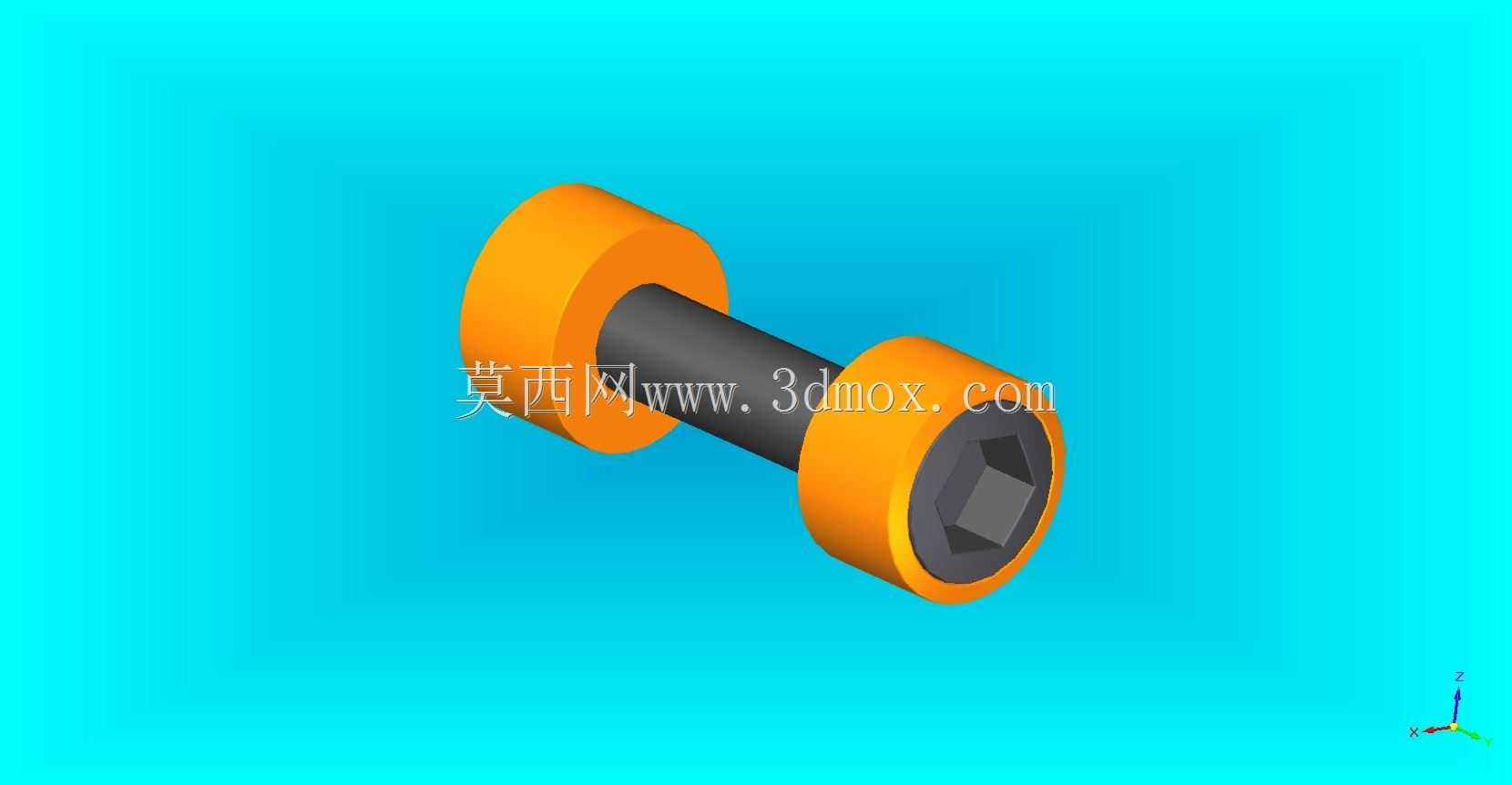

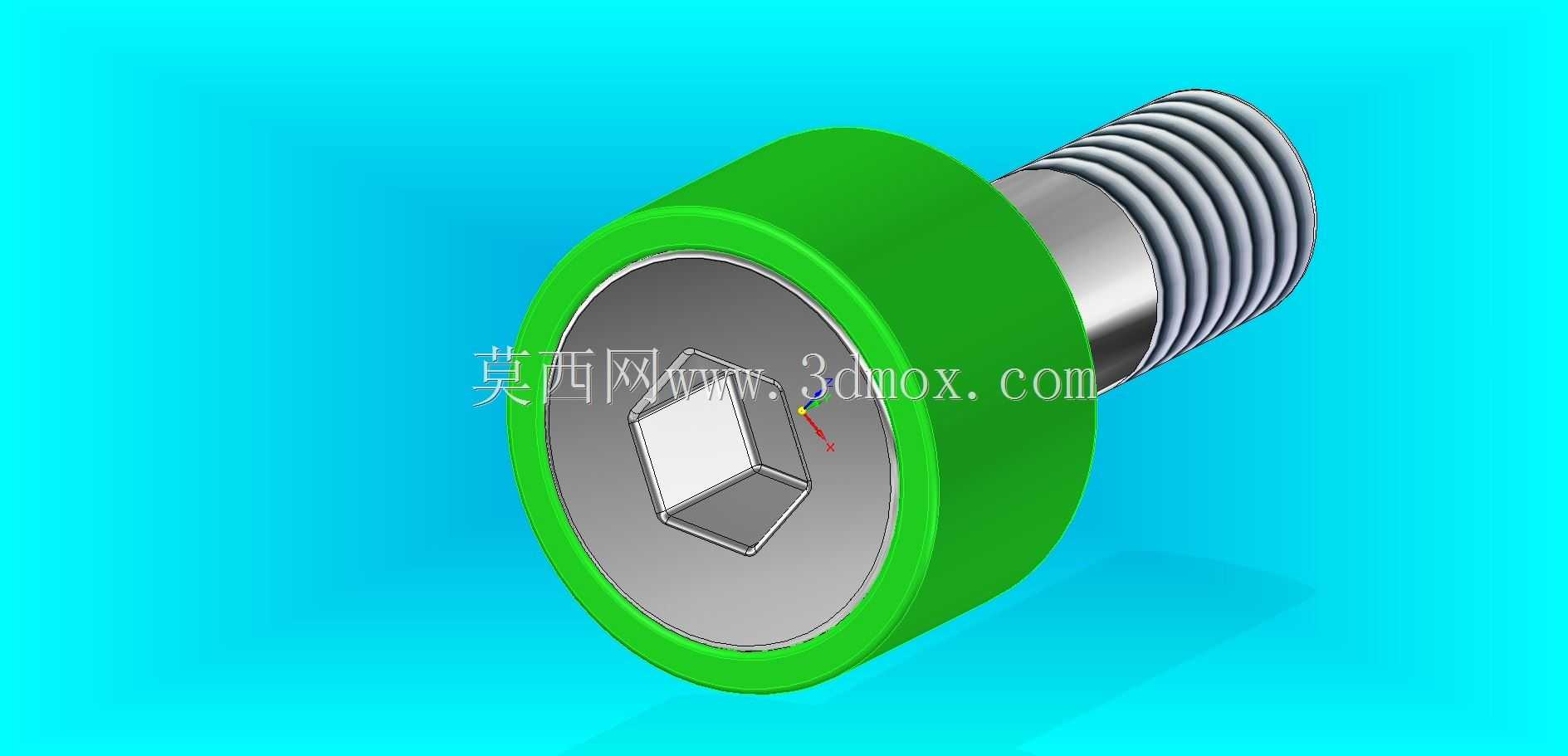

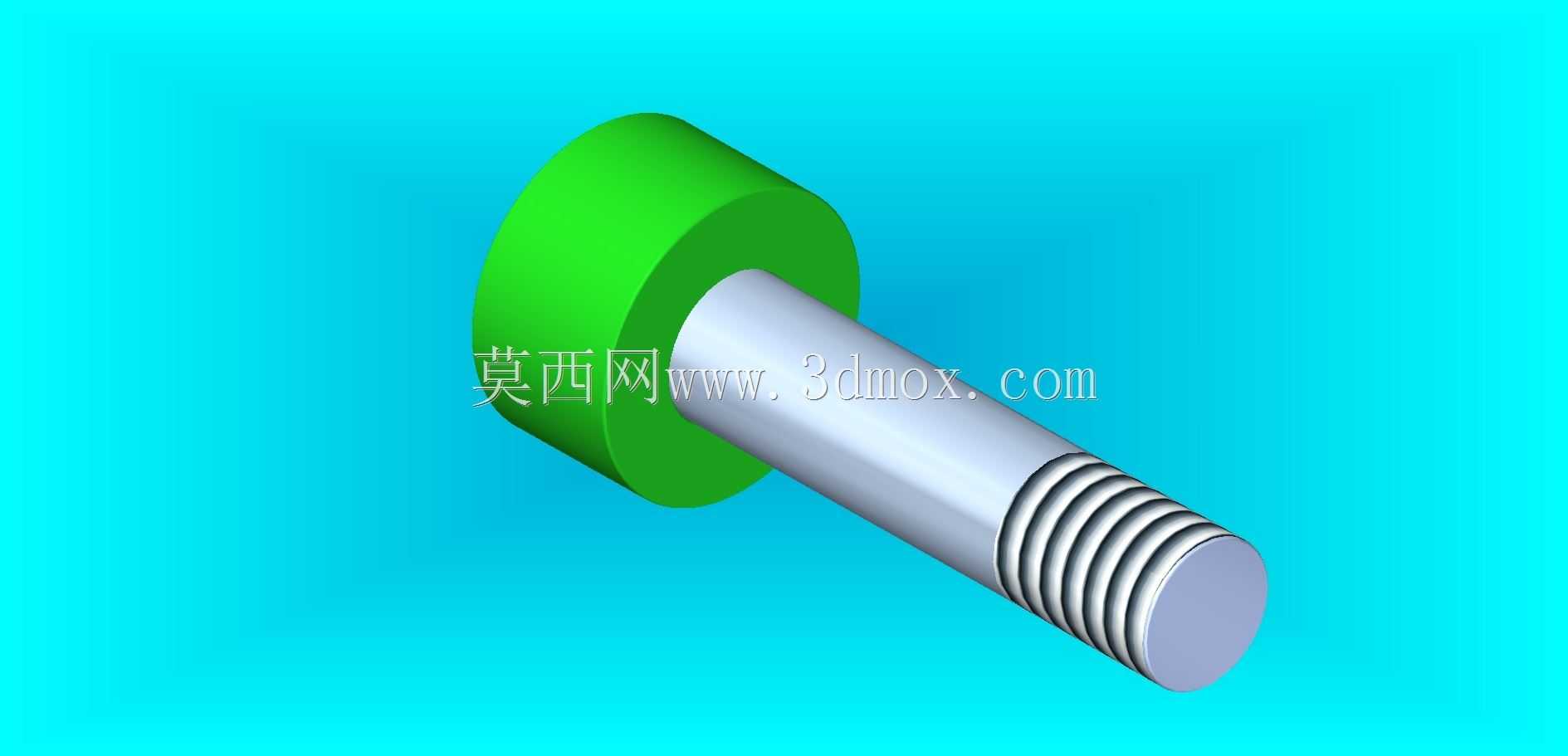

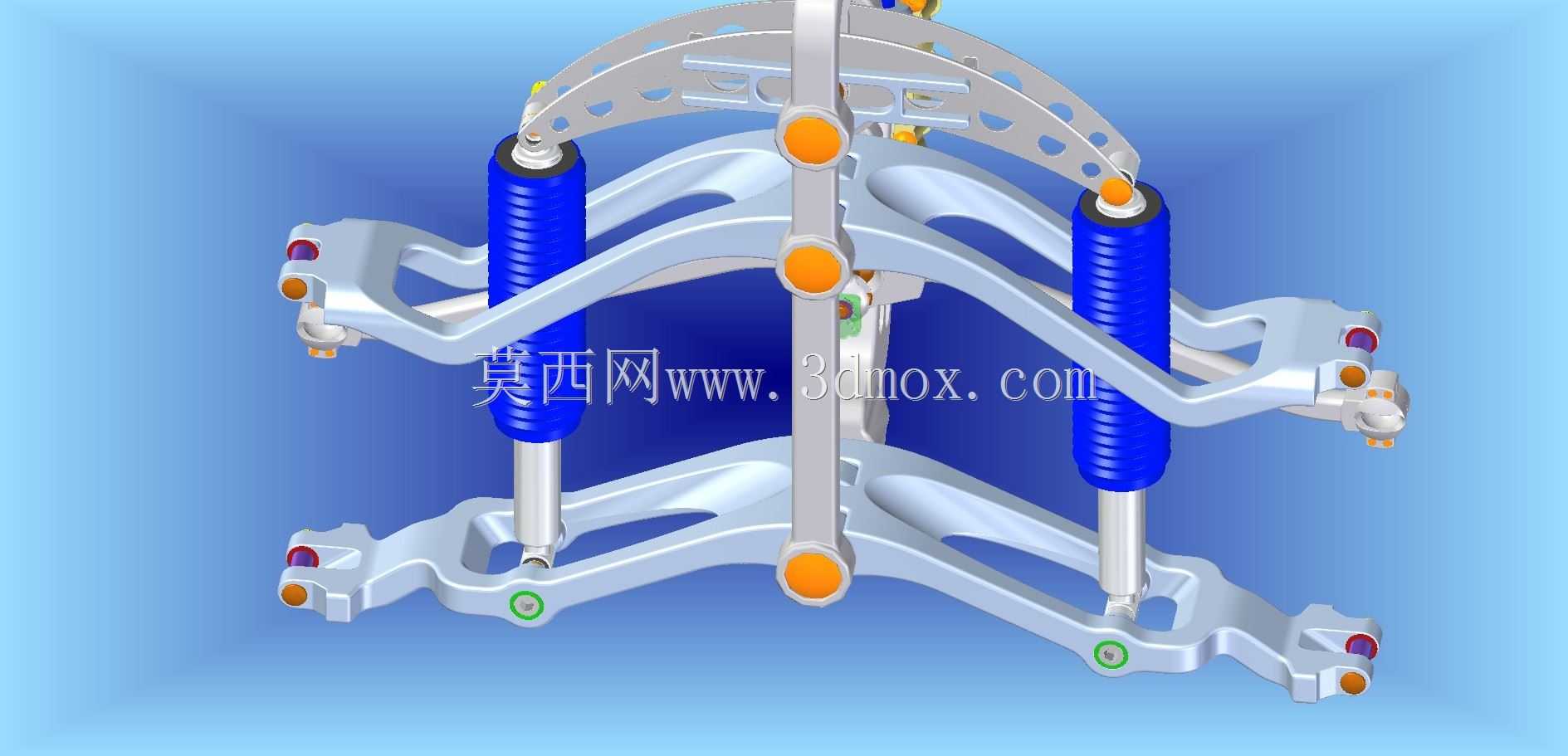

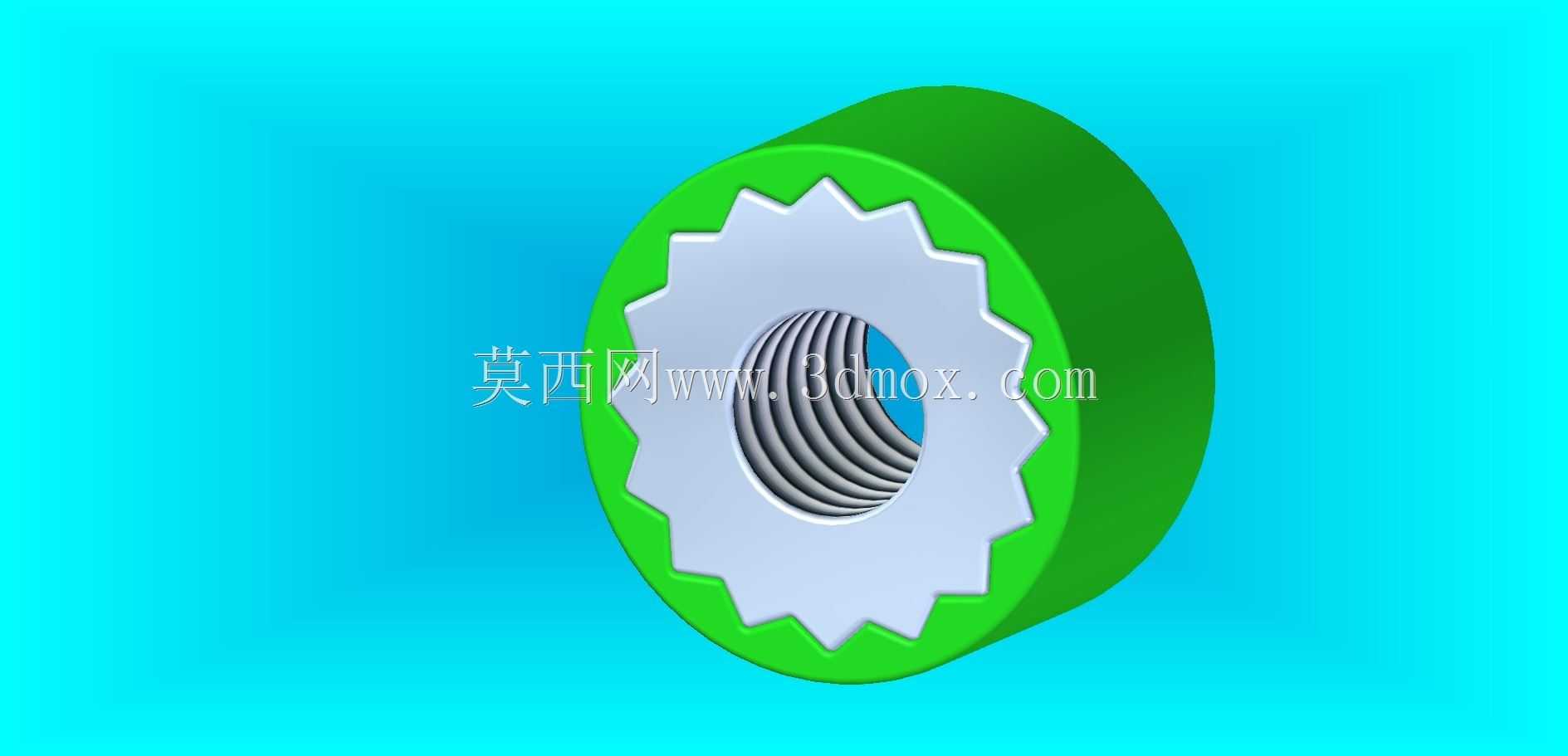

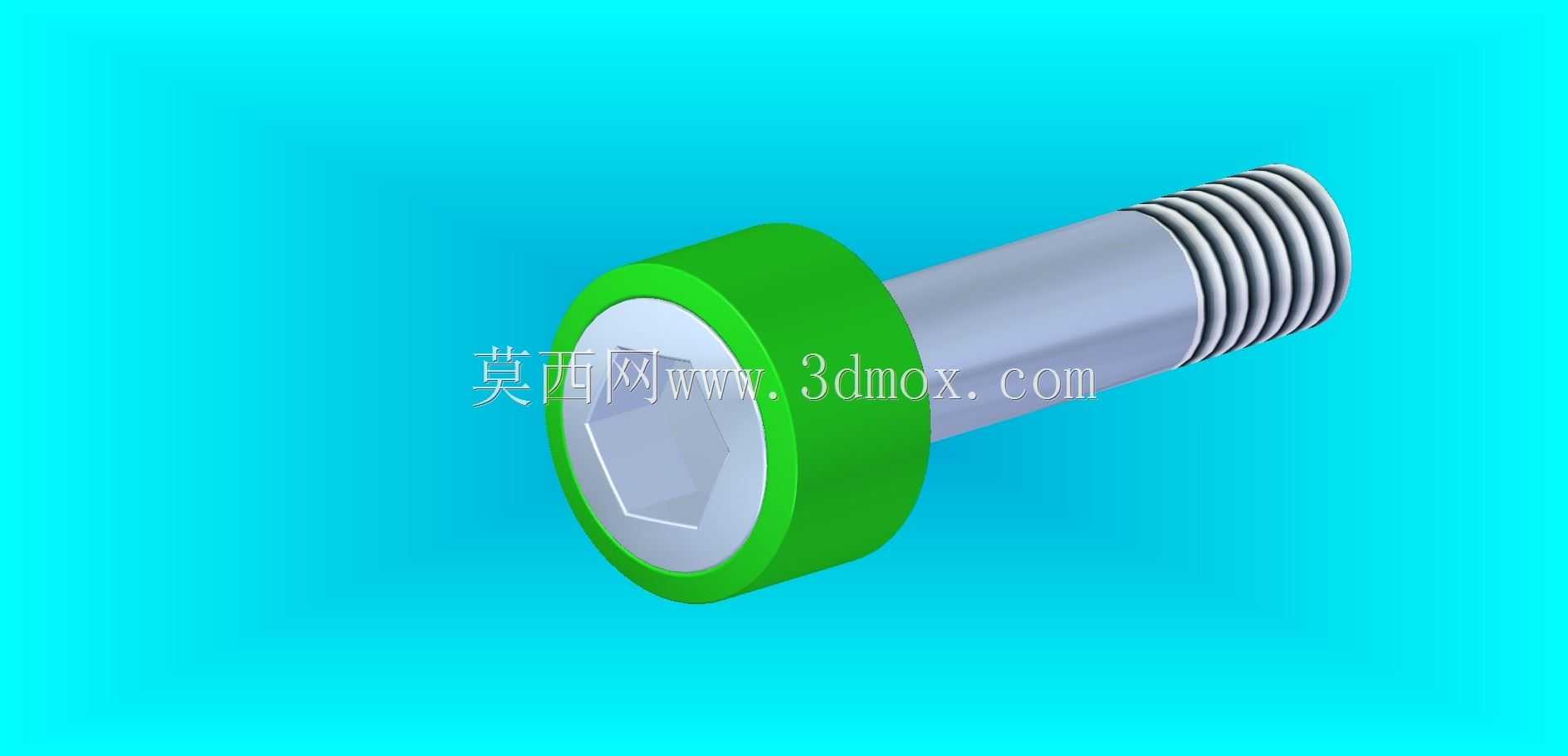

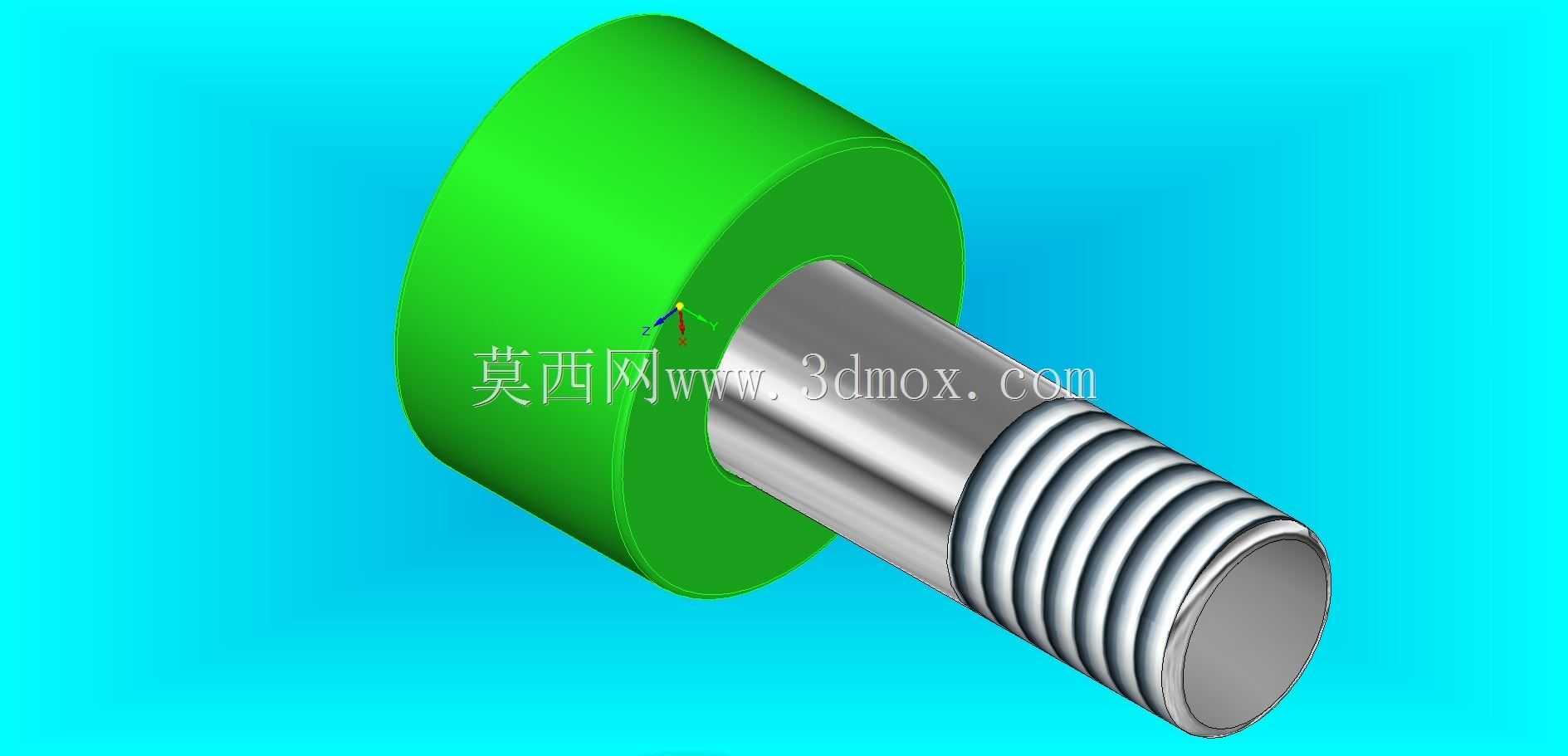

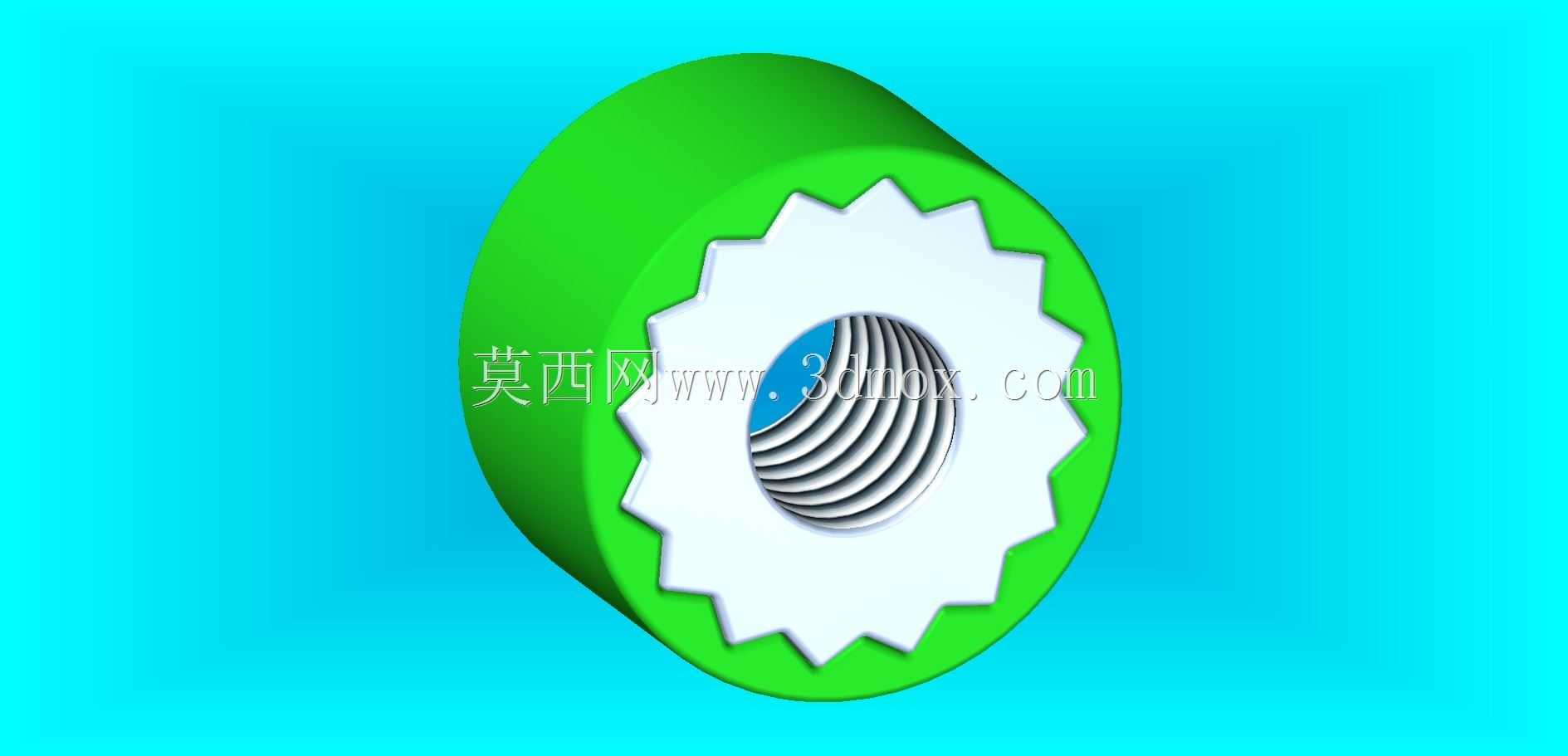

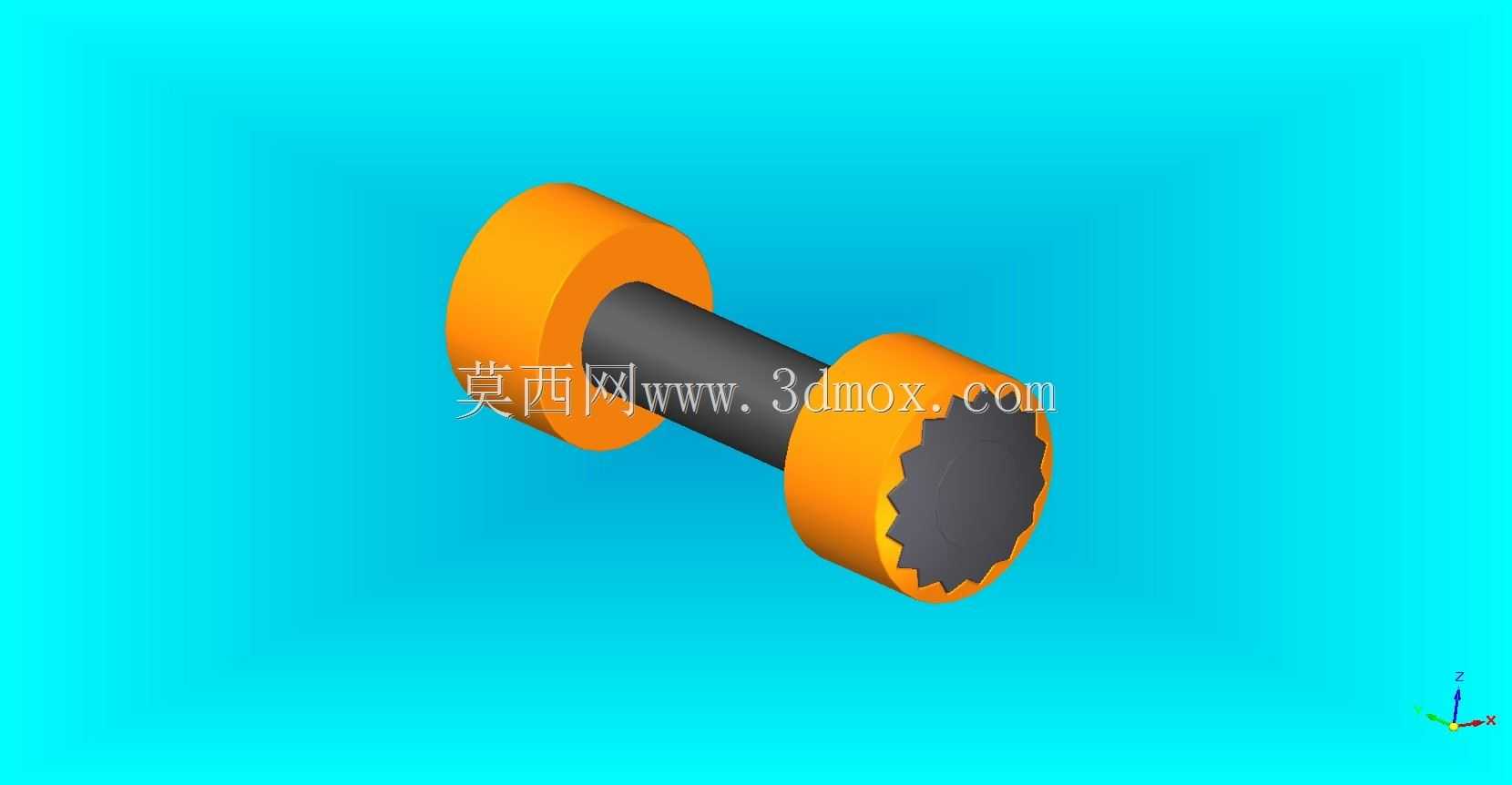

　　这套连接件的设计思路，核心是把传统螺纹连接的轴向压紧力，和两端星形轮缘的侧向限位能力结合起来。中间的杆身部分采用等直径光杆过渡，两端的橙色轮缘做了带内凹六角的沉孔结构，一端和内六角螺钉的头部贴合，另一端和六角螺母的外形完全嵌合，拧紧过程中不需要额外用工具固定另一端的防转位，直接用内六角扳手拧动螺钉端就能完成预紧，装配效率比普通外六角螺栓提升不少。轮缘的外径比中间光杆大出近两倍，压合在橡胶包覆层表面时，接触面积远大于普通平垫，能把拧紧时的轴向压力均匀分散到橡胶接触面上，避免局部压强过大造成橡胶层被压溃、开裂的问题，同时轮缘和橡胶层接触的端面做了细微的环形防滑纹路，橡胶受压产生形变后会嵌合到纹路里，能抵消大部分设备运行时产生的周向扭转力，避免螺纹副受反向力矩松动。

　　从安装边界来看，这套组件的总长度适配厚度在30-50mm区间的被连接件，两端轮缘的外径为22mm，安装时需要在被连接件上预先开出直径12mm的光孔，孔位公差控制在H11级别即可，不需要额外加工螺纹，光杆穿过孔位后两端轮缘分别卡在被连接件的两侧表面，橡胶层的厚度公差即使达到±1mm，也能通过轮缘的压合形变完成适配，不需要额外加装调整垫片。内六角沉孔的深度刚好能容纳标准内六角圆柱头螺钉的头部，拧紧后螺钉头部完全沉入轮缘端面以下，不会突出表面造成干涉，适合用在有外观平整度要求、外部有移动部件经过的装配位置，避免突出的螺钉头刮碰其他零件或者造成安全隐患。

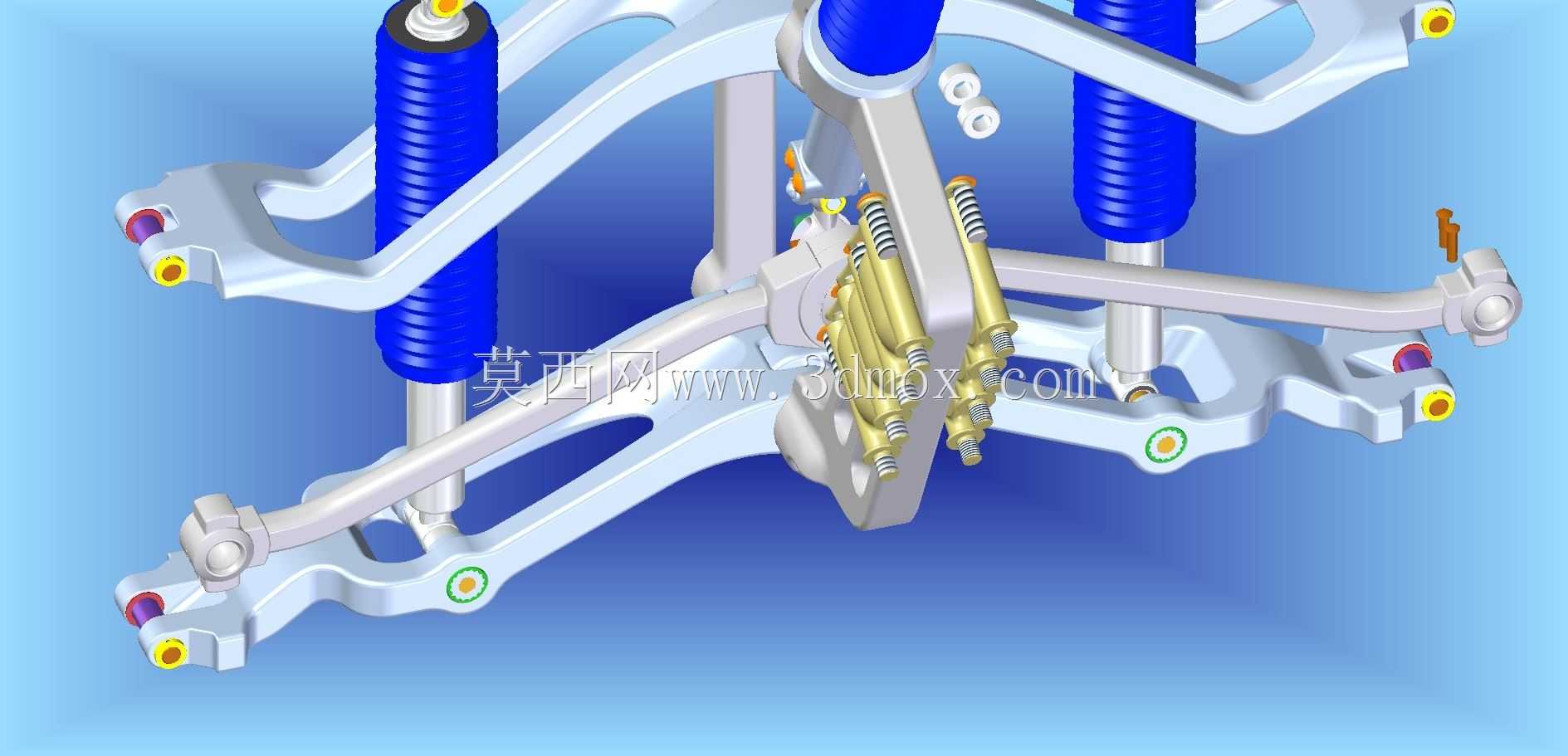

　　实际应用场景覆盖很广，小到小型自动化设备的橡胶减震脚安装、电控柜的密封门衬套压合，大到输送线的橡胶托辊固定、工程机械操作室的减震支座连接，都能用到这类结构的连接件。和普通螺栓加平垫弹垫的组合相比，这套组件不需要额外搭配防松垫圈、防松胶，依靠两端轮缘和橡胶层的嵌合摩擦力就能实现可靠的防松效果，在有持续振动、温度变化范围在-20℃到80℃的工况下，预紧力的保持率比普通螺纹连接高40%以上，后期维护时只需要用内六角扳手松开螺钉端就能完成拆卸，重复拆装3次以内不会影响连接可靠性，橡胶层也不会因为多次拆装出现过度压损。

　　建模过程中需要注意几个关键的尺寸配合：首先是内六角沉孔和标准内六角螺钉、螺母的配合公差，要采用H7/h6的间隙配合，保证螺钉和螺母能顺利嵌入沉孔，同时周向间隙不超过0.2mm，避免拧紧时出现打滑；其次是中间光杆的直径公差，要控制在h8级别，和被连接件的安装孔形成小间隙配合，既保证安装时能顺利穿入，又不会因为间隙过大造成连接后出现径向窜动；另外两端轮缘的过渡圆角要做R1.5的圆弧处理，避免压合橡胶层时锐边切割橡胶，造成橡胶层早期破损。整个组件的外形没有复杂的曲面结构，所有特征都以回转体和拉伸切除为主，加工时可以采用冷镦工艺批量成型，生产效率高，成本也比定制特殊防松螺栓低很多，适合作为标准连接件在各类需要橡胶-刚性结构复合连接的场景推广使用。
