多工位级进冲压模具三维结构设计

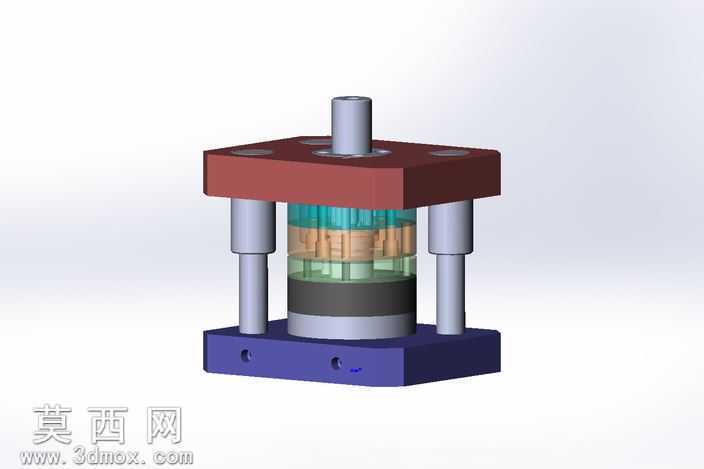

本套级进冲压模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冷冲压模具设计规范，对各功能部件的装配关系、配合公差进行了精准还原。模型整体采用经典的后侧导柱模架结构，上下模座分别赋予不同的金属材质表现，上模座设置模柄用于与压力机滑块连接，导柱导套组件采用高精度滑动配合结构，保障连续冲压过程中的运动导向精度，避免上下模合模时出现错位问题。模具内部依次设置了卸料板、凸模固定板、多组阶梯式凸模、凹模镶块等核心工作部件，不同功能的冲压工位沿送料方向有序排布，可在单次压力机行程内完成冲裁、弯曲、成型等多道冲压工序，大幅提升冲压生产的加工效率。建模过程中对各零件的倒角、安装孔、定位销孔等细节特征均做了完整还原，卸料弹簧采用透明半透材质表现，清晰展示内部弹性元件的排布位置与压缩行程设计，各模板之间的连接螺钉、定位销均按照实际装配位置完成建模，完整还原模具的装配逻辑。渲染阶段采用柔和的工业产品打光方案，区分不同金属部件的表面粗糙度，模架部分采用磨砂铸铁质感，工作零件部分采用高亮模具钢质感，弹性元件采用半透明聚氨酯材质表现，整体渲染效果清晰直观，可清晰观察模具的分层结构与各工位的布局设计。设计过程中充分考虑了级进模的连续送料定位需求，预留了导正销、挡料销的安装位置，各凸模的固定方式采用台肩固定与挂台固定结合的形式，保障凸模在高频冲压工况下的连接稳定性，凹模采用镶拼式结构设计，便于后期易损件的更换与维护，降低模具的使用维护成本。整体模型结构完整，装配关系清晰，可用于冲压模具结构学习、工艺方案验证以及相关教学演示场景。
