铝板四工位剪切冲压模具结构设计

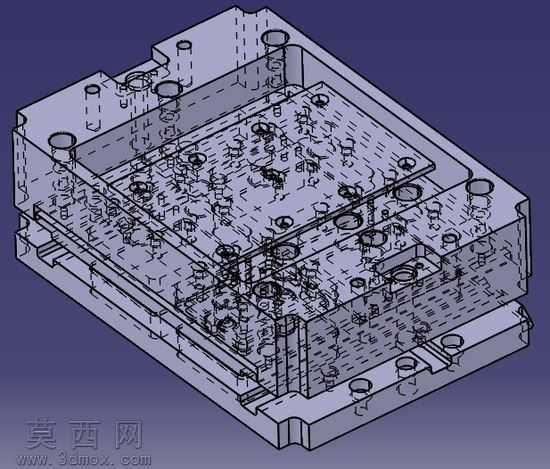

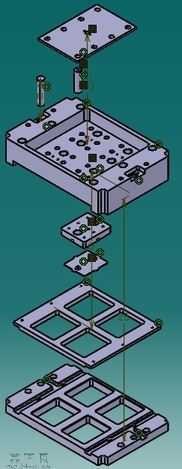

本套剪切模采用三维建模软件完成全参数化结构设计，整体为四工位并列式布局，可单次完成铝板的多工位同步裁切作业，大幅提升薄板加工的生产效率。建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、凹模垫板、卸料板、导向组件等核心零件进行了1:1等比例还原，所有装配间隙、配合公差均按照实际冲压加工的工艺要求设定，确保虚拟装配后无结构干涉、无运动冲突。渲染阶段采用金属材质质感表现，对模具钢零件赋予高硬度合金钢材质，对导向导柱导套添加镀铬亮面效果，对卸料橡胶等弹性元件赋予橡胶哑光材质，通过分层爆炸视图的渲染方式，清晰展现各层板件的装配顺序与定位关系，让观看者可以直观理解模具的组装逻辑。结构设计上，上下模座采用加厚钢板结构，保证大吨位冲压下的结构刚性，避免长期作业出现模座变形；四个独立剪切工位采用共用模架的设计，既减少了模具整体占用的安装空间，又能保证各工位的同轴度与位置精度，工位之间设置有定位挡块与导料结构，可实现板料的快速送料定位，减少人工对位的误差；导向系统采用高精度导柱导套配合，合模过程中可保证凸凹模的精准对位，避免啃模问题的出现；卸料结构采用弹性卸料设计，可在冲压完成后快速将板料从凸模上脱离，防止板料随凸模上行影响后续送料。设计思路围绕铝板剪切的工艺需求展开，针对铝板质地较软、裁切易产生毛刺的特点，对凸凹模的刃口间隙进行了优化设定，同时在凹模刃口处设计了微小的落料斜度，保证裁切后的铝板断面光滑平整，减少后续去毛刺的工序；模架上预留有标准的压力机安装槽与压板固定位，可直接适配常规吨位的开式压力机安装使用，无需额外加工转接结构；所有紧固螺钉、定位销等标准件均采用国标通用规格，便于后期的模具维护与零件更换，降低模具的使用维护成本。
