轻量化航空连接支架结构设计

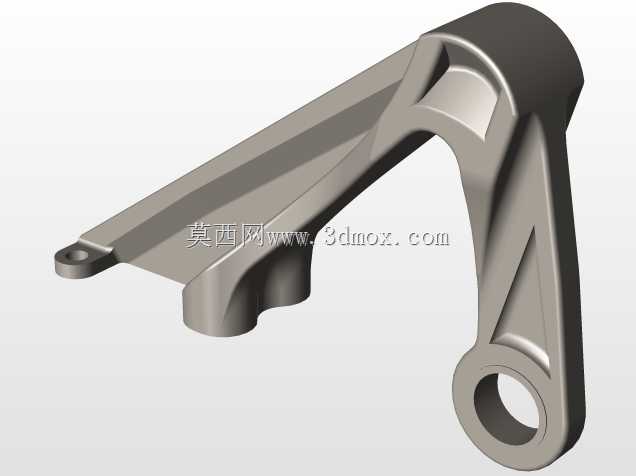

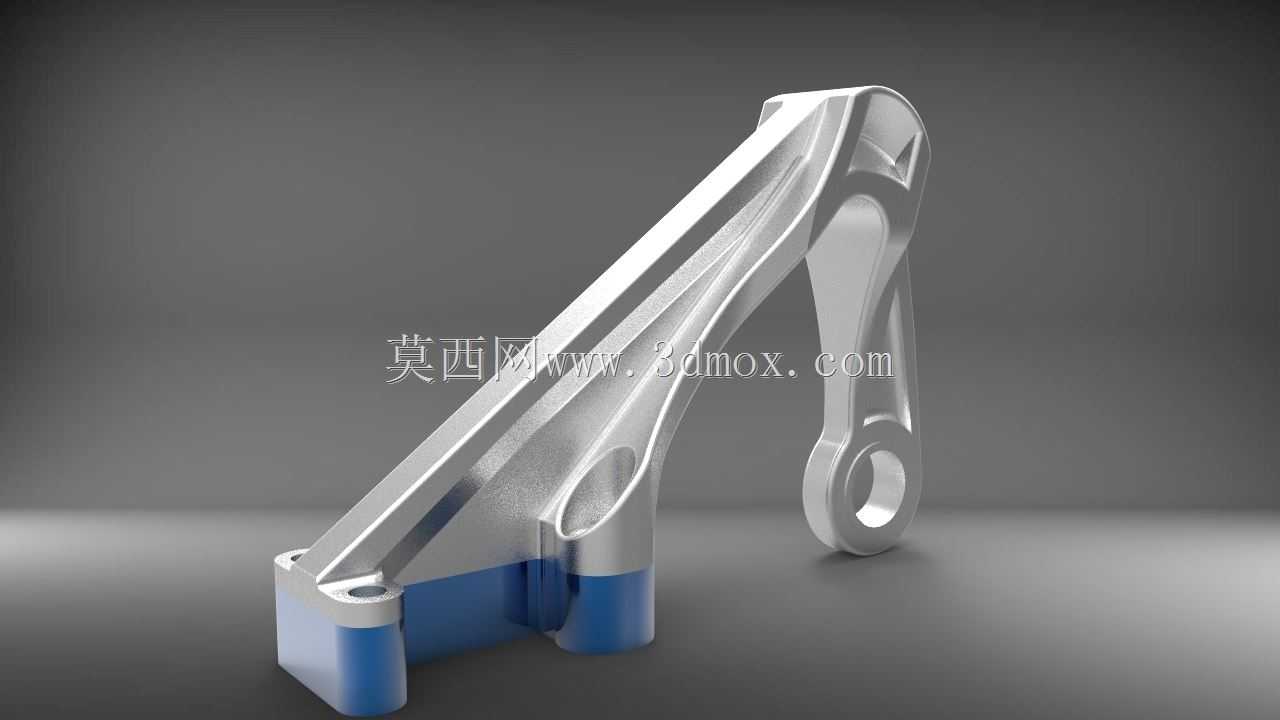

　　该构件属于航空机载设备配套的连接承重支架，主要用于小型通航飞行器机身内部辅助设备的挂载固定，在飞行工况下承担挂载设备的静载荷与机动飞行产生的交变动载荷，同时需要严格控制自身重量，避免增加不必要的机身死重。从结构设计逻辑来看，整体采用斜向主承力梁搭配底部双安装座、端部单铰接孔的布局，主承力路径从底部两个安装固定点出发，沿斜向梁体汇聚到端部的铰接连接端，力流传递路径平滑无突变，能够有效降低应力集中系数，避免长期交变载荷下出现疲劳失效。梁体表面采用渐变式仿生筋条设计，筋条高度沿力流方向逐步变化，在主应力较大的区域筋条高度更高、截面更厚，在应力水平较低的区域通过去除多余材料实现减重，最终将构件整体重量控制在245克，

　　相比同载荷等级的实心铣削支架减重超过40%，完全符合航空构件轻量化的设计要求。安装边界方面，底部两个安装座为同轴圆柱定位结构，安装时可插入机身预设的定位孔内，通过端面压合实现轴向定位，搭配紧固件完成周向固定，安装座的中心距、定位柱直径公差按照IT7级精度设计，能够保证安装后的位置精度，避免装配应力。端部的铰接孔内预留了衬套安装空间，实际使用时可压入自润滑衬套，与挂载设备的铰接轴配合，允许挂载设备在小角度范围内摆动，抵消飞行过程中的振动冲击，避免刚性连接带来的应力过载。梁体的截面采用变厚度设计，靠近安装座的区域截面厚度更大，能够承受安装点的局部压应力，靠近铰接端的区域截面逐步收窄，匹配端部铰接的受力特性，

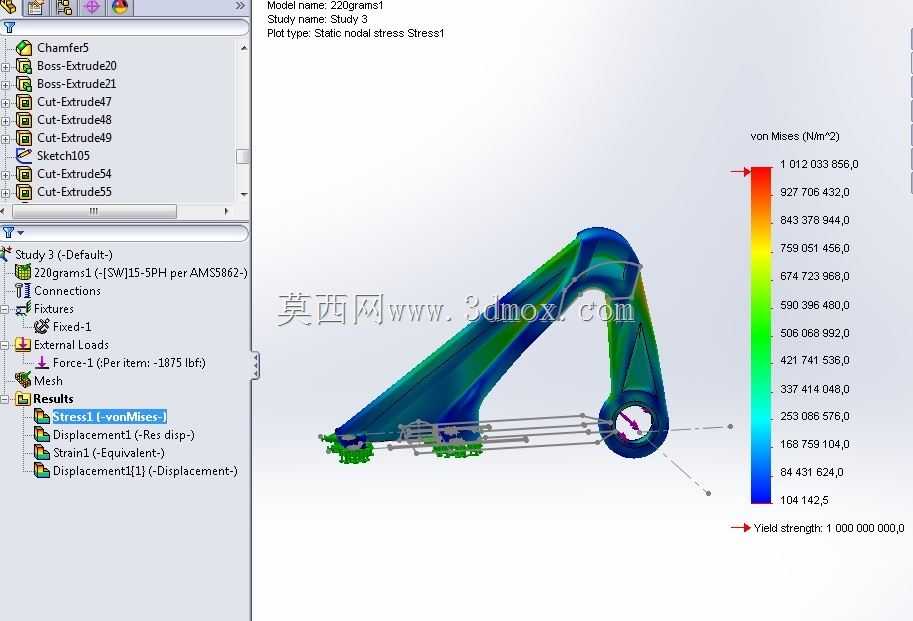

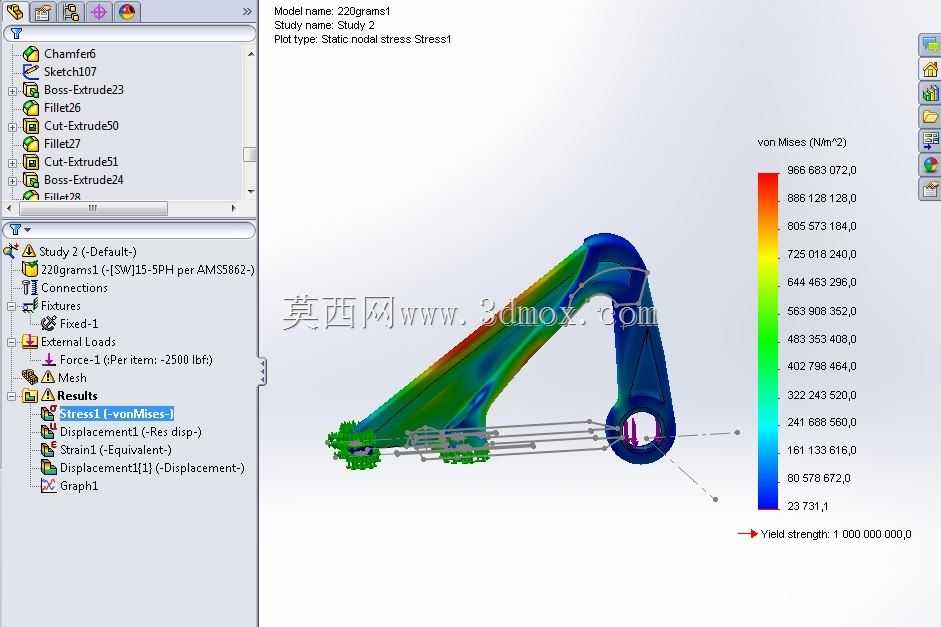

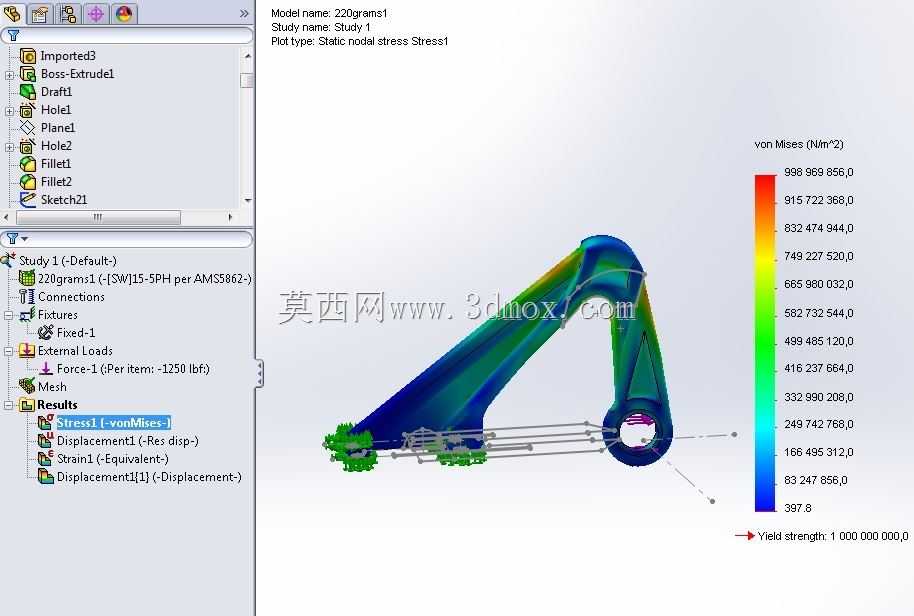

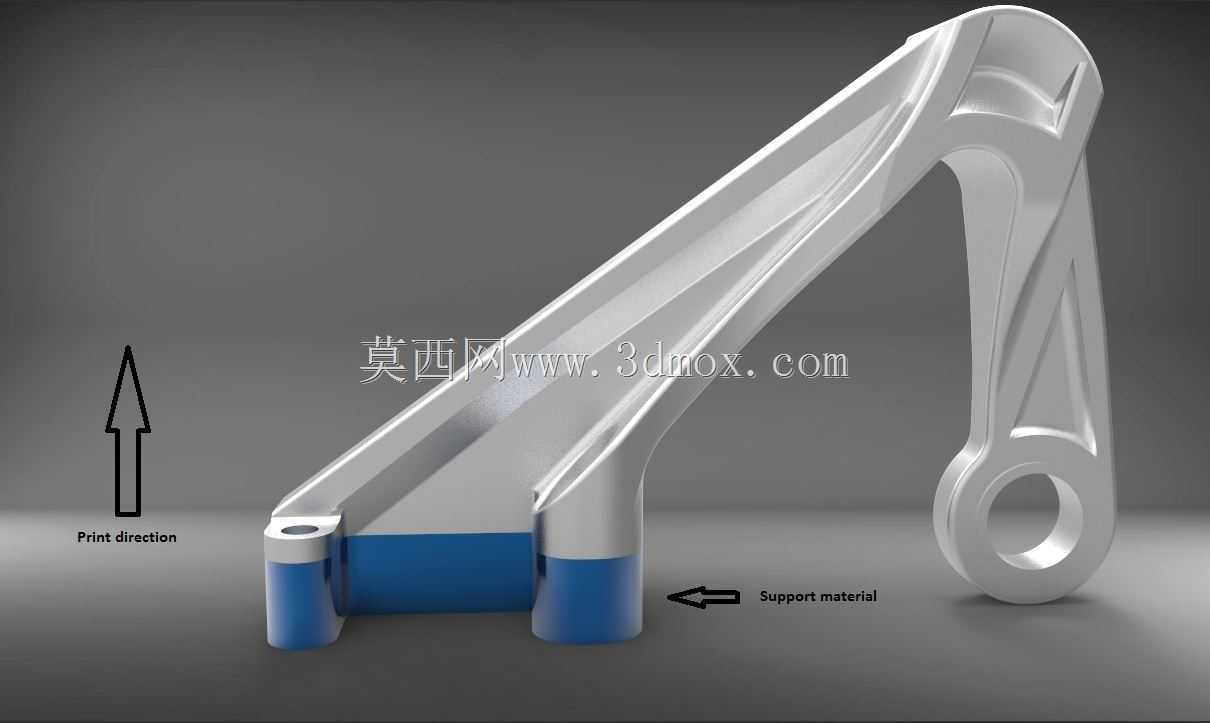

　　同时筋条的布置方向完全贴合主应力迹线，没有多余的横向筋条造成材料浪费，也避免了不必要的应力集中点。在实际工况适配性上，该结构经过H自适应与p自适应的有限元分析验证，在1.5倍额定载荷的工况下最大应力低于材料屈服强度的60%，在3倍极限载荷下不会发生塑性变形，能够满足通航飞行器的结构强度要求。同时构件的外形设计充分考虑了增材制造的工艺特性，所有悬空面的倾斜角度均大于45度，打印过程中不需要添加额外支撑，既减少了打印后的后处理工作量，也避免了支撑去除带来的表面缺陷与强度损失，打印完成后仅需要对安装面、铰接孔内表面进行少量机加工即可达到装配精度要求。从使用场景拓展来看，该结构的设计逻辑同样适用于无人机机载设备挂载、

　　轻型工业机器人末端执行器连接等对重量与强度有双重要求的场景，只需要调整安装座的间距与铰接孔的直径，即可适配不同的安装接口需求，结构的通用性较强。设计过程中没有采用多余的装饰性结构，所有外表面的形状均服务于受力与减重需求，棱边位置均做了R2以上的圆角过渡，既避免了锐边带来的操作安全隐患，也能够降低打印过程中的应力翘曲风险，同时减少飞行过程中的气动阻力，适配机身内部的气流环境。
