轻量化优化飞机吊耳结构件

　　该结构件属于航空机载连接类承力构件，主要应用于小型通用飞机机身与外挂组件的连接点位，承担飞行过程中传递外挂载荷、缓冲气动交变应力的核心作用，在实际飞行工况中需要同时承受垂直方向的重力载荷、飞行姿态调整带来的侧向剪切力，以及起降阶段的瞬时冲击载荷，对结构强度与重量控制有极高的匹配要求。

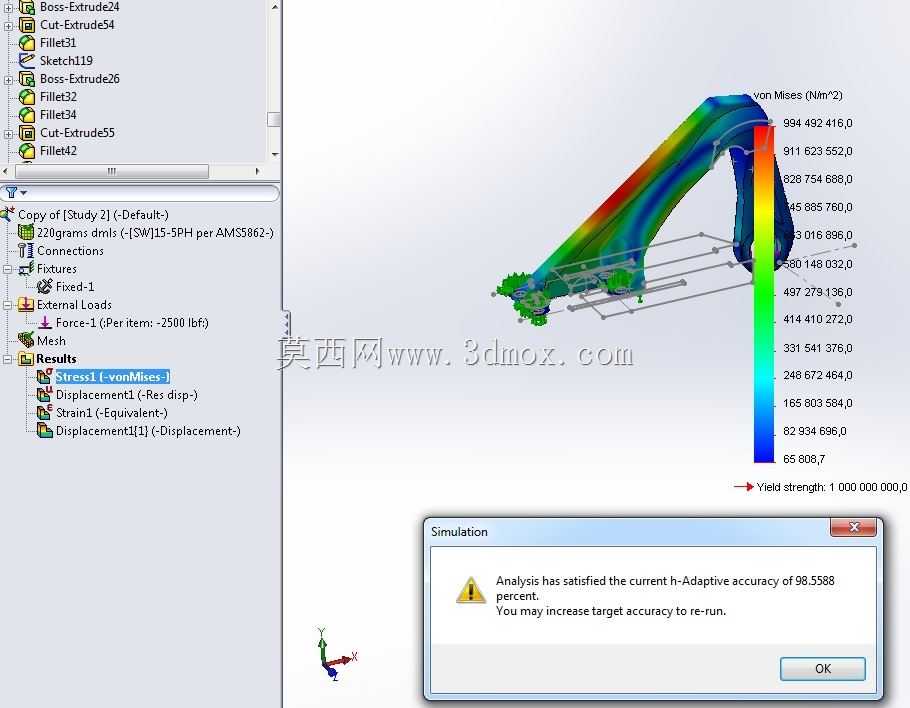

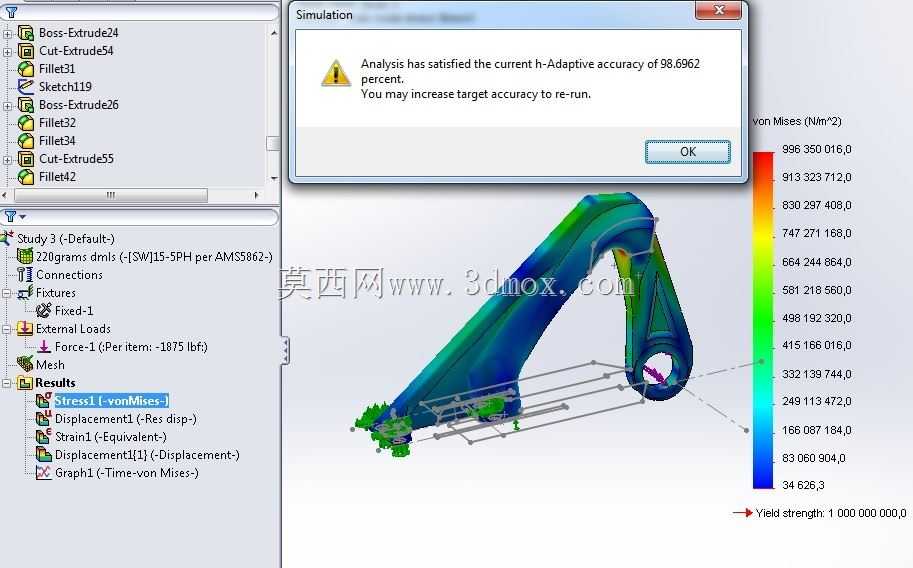

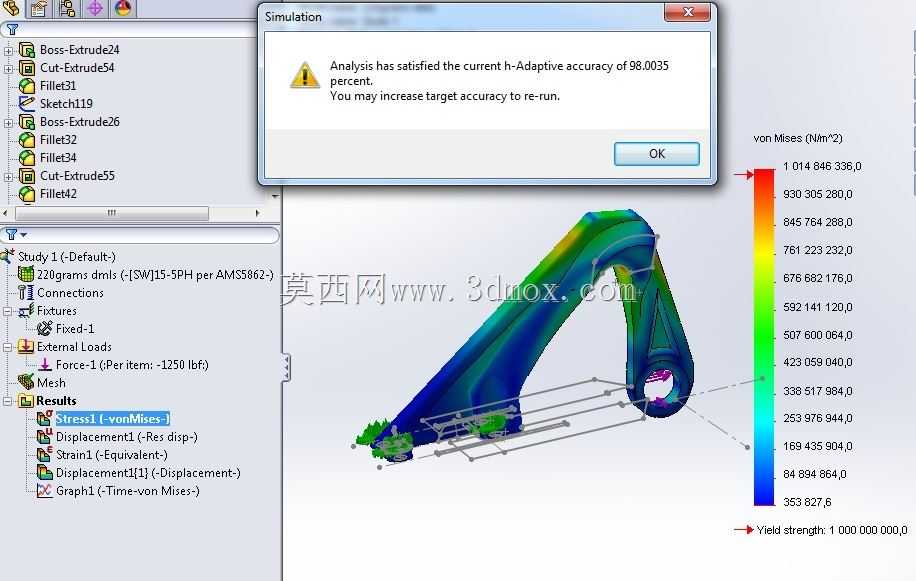

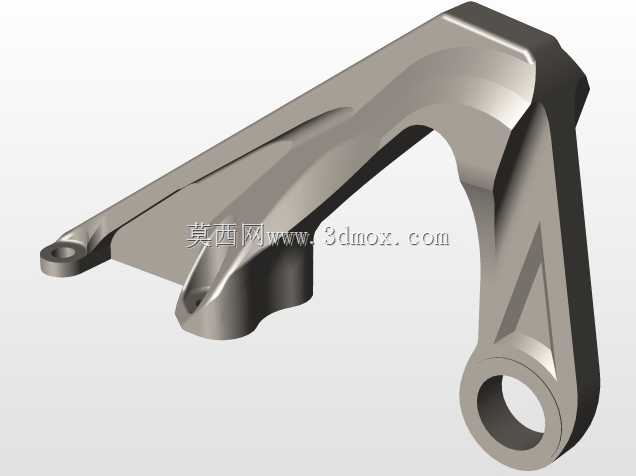

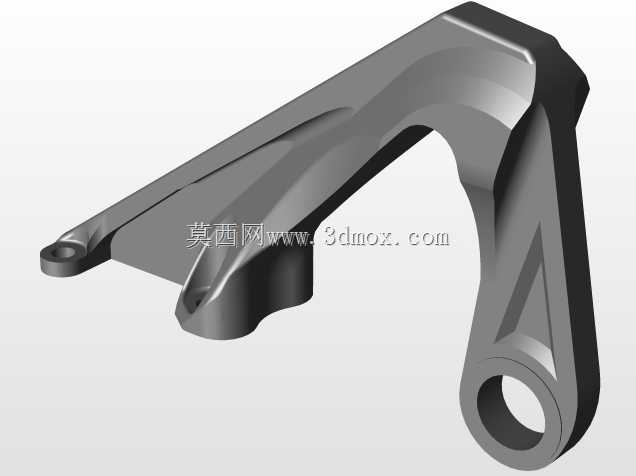

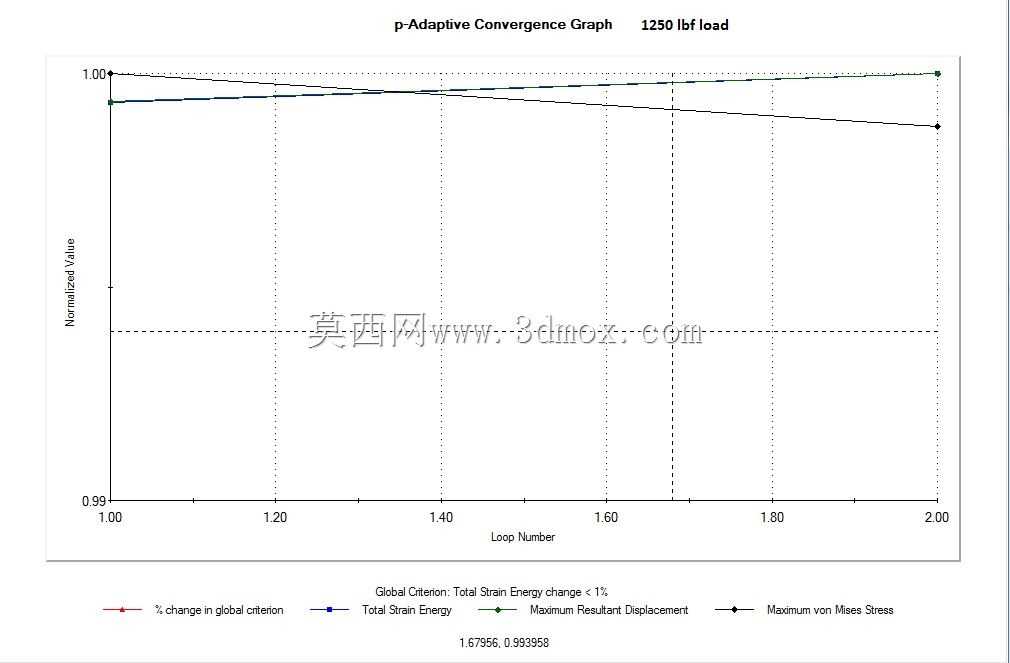

　　从设计逻辑来看，该构件在初始构型基础上完成了多轮拓扑优化迭代，最终实现重量较原方案降低七成以上，优化过程中通过自适应收敛计算反复校核应力分布，确保全工况下所有受力点位的安全系数均控制在设计要求的1%偏差范围内，不存在应力集中导致的断裂风险。结构外形采用流线型过渡设计，所有棱边均做圆弧倒角处理，既可以降低飞行过程中的空气阻力，也能避免尖角位置产生的应力集中问题。构件主体设置两处同轴铰接孔位，分别对应机身连接端与外挂组件连接端，孔位周边做局部加厚处理，抵消铰接位置的接触应力与磨损损耗，孔位的同轴度公差控制在0.02mm范围内，保证安装后铰接转动顺畅无卡滞。

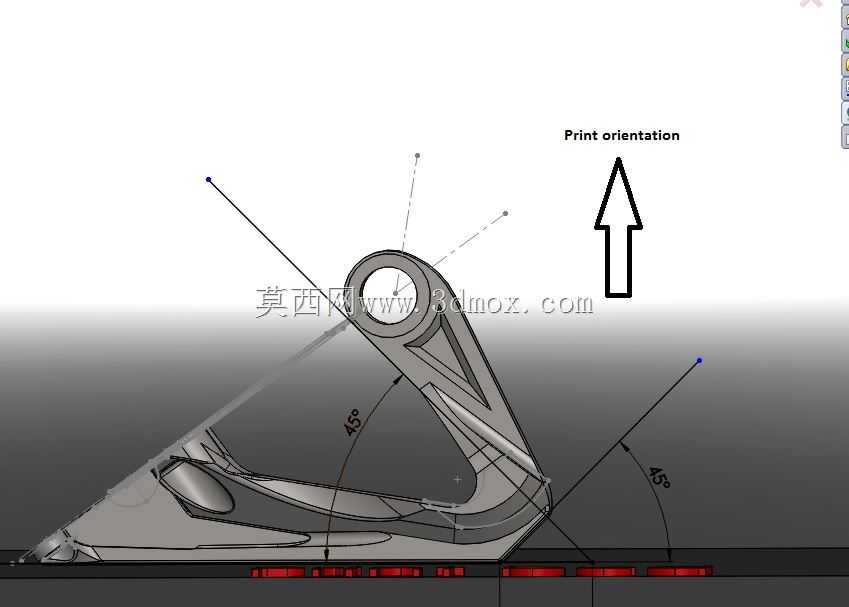

　　考虑到增材制造的工艺适配性，该构件的整体构型做了无支撑优化设计，除螺栓孔周围35度范围内的微小区域需要添加少量工艺支撑外，其余所有表面均可以在与打印基板呈45度及以上角度的姿态下直接成型，大幅减少后处理工序的工作量，同时避免支撑去除过程中对构件表面精度、力学性能造成的损伤。构件的安装边界经过精准校核，两个铰接孔的中心距、孔位到构件安装基准面的距离均严格匹配通用航空外挂点的安装尺寸规范，不需要额外做适配修改即可直接完成装配，安装后构件与周边结构的最小间隙保持在3mm以上，飞行过程中不会与相邻构件产生运动干涉。

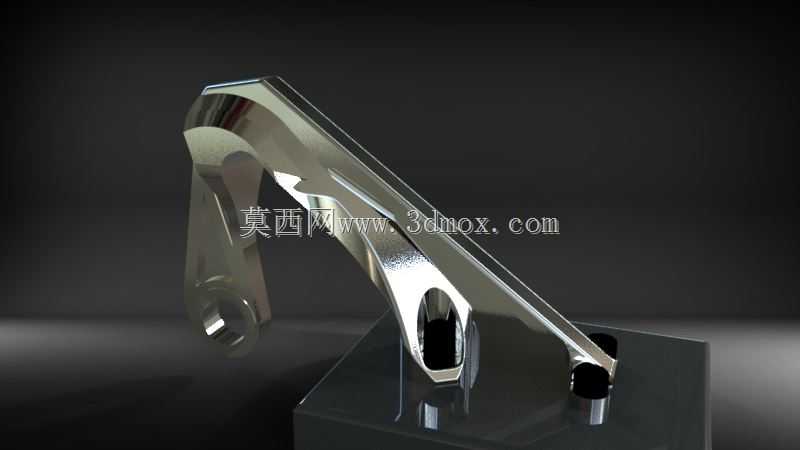

　　在实际使用场景中，该构件可以适配小型无人机、轻型通用飞机的副油箱、小型侦察吊舱等外挂设备的连接需求，自身重量的大幅降低可以有效提升飞行器的有效载荷上限，减少不必要的结构死重。构件表面采用抛光金属质感处理，既可以提升表面抗腐蚀能力，也能降低长期户外使用过程中的锈蚀、磨损概率，延长构件的服役周期。从受力传递路径来看，优化后的结构将主要受力筋条沿载荷传递方向连续布置，没有出现力流中断的截面突变位置，所有筋条的厚度均根据所在位置的应力大小做梯度调整，应力水平较低的区域做镂空减薄处理，应力集中的铰接位置做局部加厚，实现材料利用率的最大化，在保证结构强度完全满足设计要求的前提下，尽可能压缩构件的整体重量。
