壁挂式门禁读卡识别终端结构设计

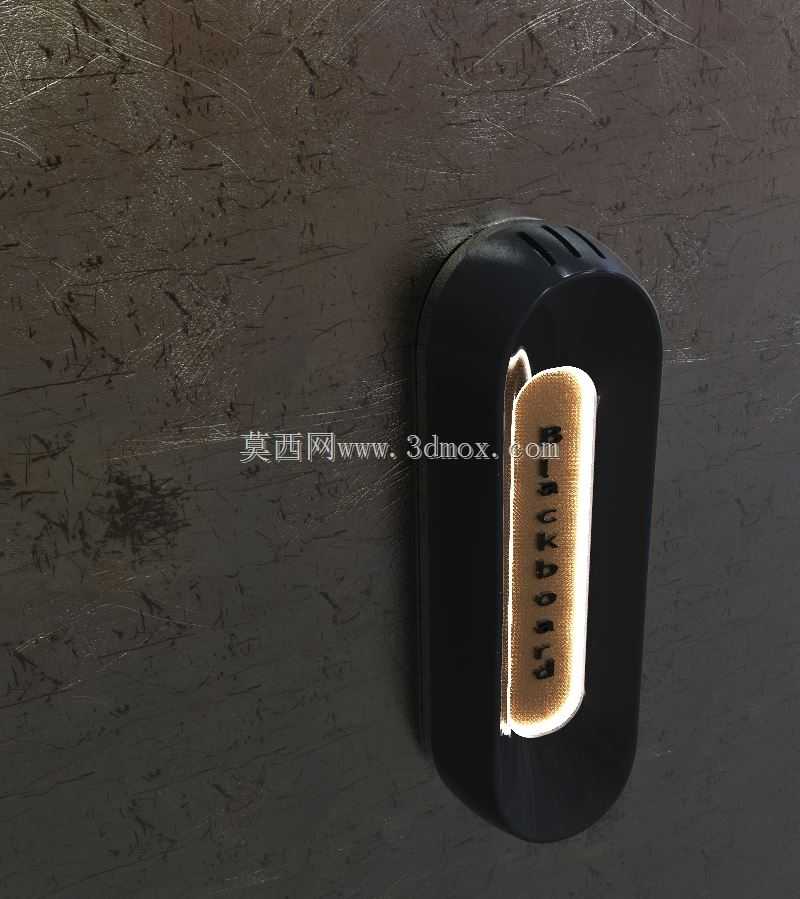

　　在商用楼宇、园区出入口、涉密办公区域的人行通道管控场景中，读卡识别终端是门禁系统的核心前端交互部件，承担着身份凭证读取、访问权限反馈、操作指令输入的核心功能，其结构设计的合理性直接影响现场安装适配性、不同人群操作便捷性以及长期运行的可靠性。这款读卡终端在结构设计阶段就充分考虑了多场景安装的适配需求，整体外轮廓采用圆角长条形造型，整体尺寸控制在130mm×43mm，厚度仅26mm，紧凑的尺寸既不会在墙面或竖杆安装时显得突兀，也能适配标准86底盒的安装间距，无需额外定制转接支架即可完成部署。安装结构上预留了三个M5规格的紧固件安装位，可适配普通膨胀螺钉、机螺钉甚至防盗安全螺栓，不同安保等级的场景可以灵活选择固定件，

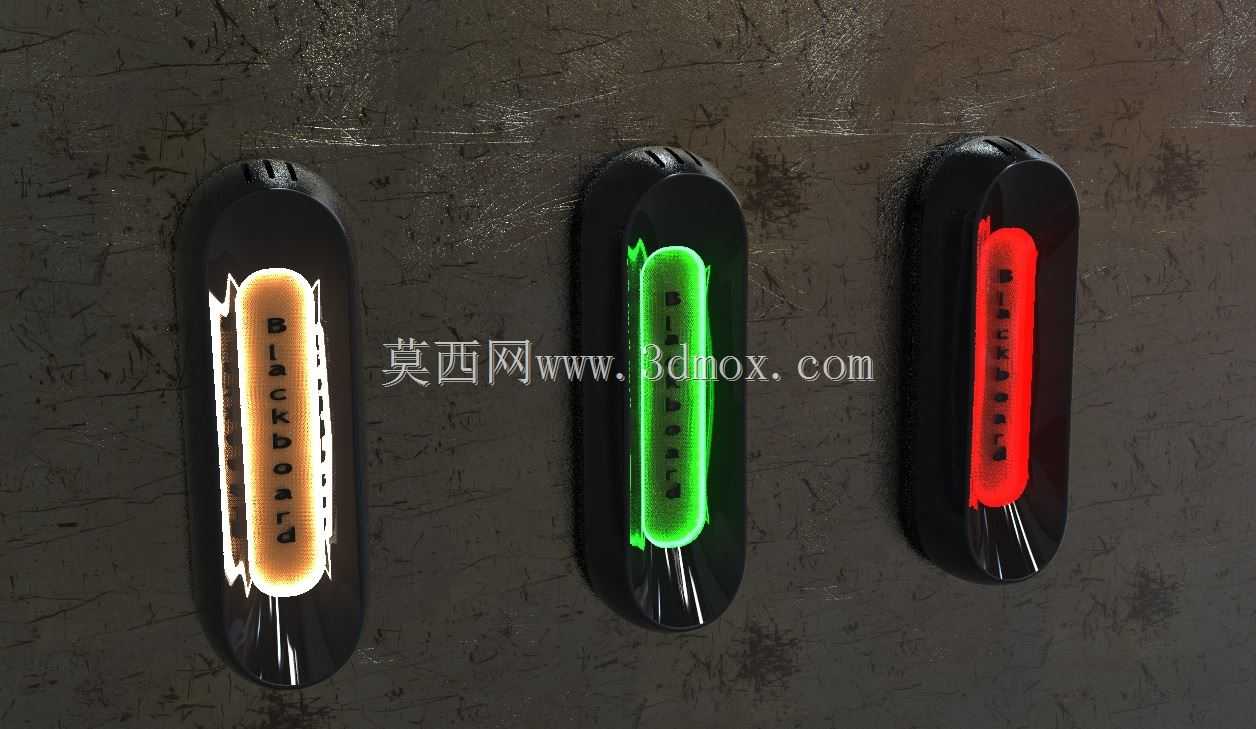

　　公共区域安装时选用防盗螺栓能避免设备被恶意拆卸，室内办公场景用普通螺钉即可满足固定需求，安装位做了隐藏式设计，固定完成后外盖可以完全遮盖安装孔位，兼顾外观整体性与防拆性能。设备的状态反馈采用环绕式Led灯环设计，摒弃了传统小面积指示灯的设计，灯环沿设备前部操作区周边布置，不同颜色对应不同的工作状态：设备待机时呈现白/黄色常亮状态，人员在通道外即可快速识别设备位置；读卡验证通过、允许访问时灯环切换为绿色，验证失败、拒绝访问时切换为红色，大尺寸灯环的可视角度更大，即使在光线较强的走廊或者逆光环境下，使用者也能快速获取权限反馈结果，无需凑近查看小指示灯。考虑到无视觉输入场景的操作需求，设备的按键输入区做了针对性的结构优化：

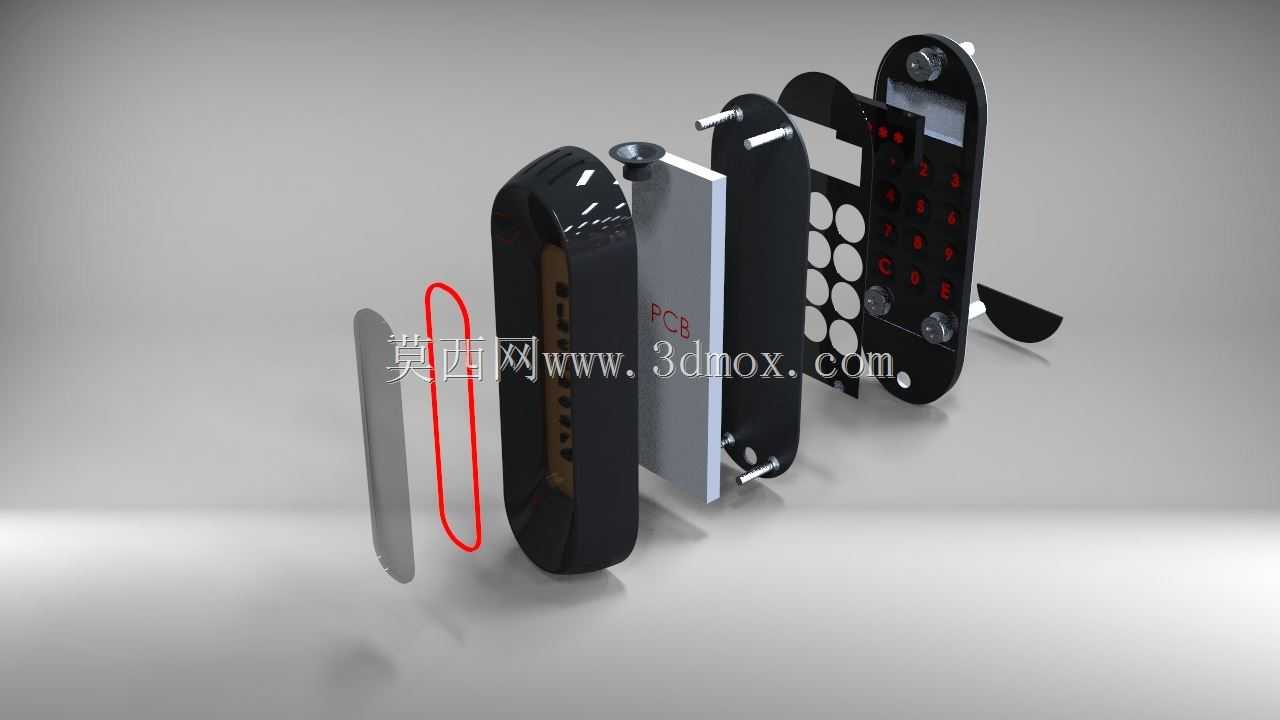

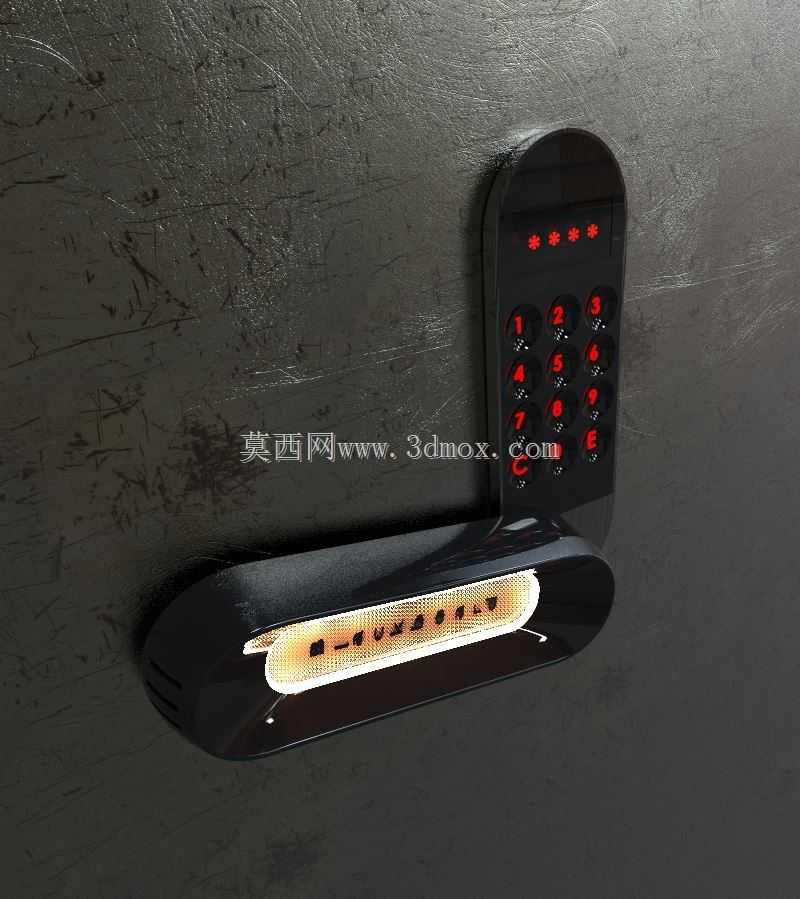

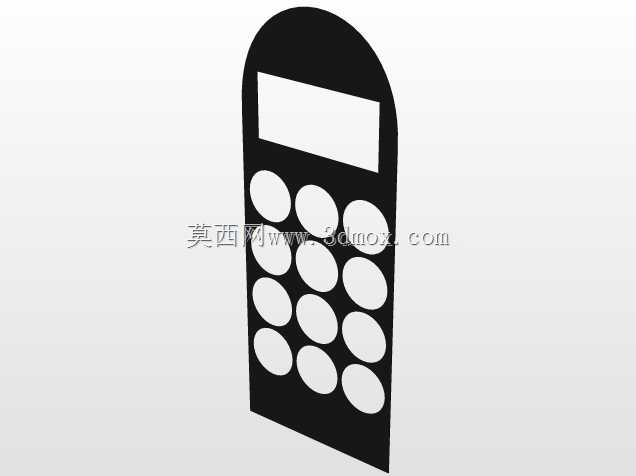

　　日常待机状态下按键与屏幕区域隐藏在前部面板后方，整体外观简洁平整，不易积灰也能避免无关人员误触；需要进行密码输入等键盘操作时，前部面板可沿底部转轴旋转翻开，露出内置的键盘与显示屏，键盘按键采用反向圆顶结构，按键表面带有盲文标识，视障人群可以通过触感快速定位按键位置，无需额外辅助即可完成密码输入操作，同时这种旋转翻开的结构也能对屏幕和按键起到防护作用，减少日常磕碰、灰尘侵入对内部元件的影响。设计过程中也做了型号衍生的预留，针对仅需读卡、无需密码输入的场景，可以直接移除键盘与屏幕组件，保留前部固定面板即可，通用的主体外壳结构能覆盖不同配置的产品需求，减少开模数量降低生产制造成本。整体结构线条简洁流畅，没有多余的凸起与棱角，

　　安装在墙面或竖杆上时能与安装面自然贴合，最小化的外形尺寸也能降低运输、安装过程中的磕碰损坏概率，灯环与按键的结构设计都围绕实际使用场景的痛点做了优化，既满足普通使用者的操作习惯，也兼顾了特殊人群的使用需求，安装结构的适配性让它可以在墙面、立柱、闸机端盖等不同安装位置部署，适配不同场景的门禁系统搭建需求。
